Vì sao cần sử dụng phụ kiện đồng bộ với ống inox vi sinh?

Trong các hệ thống sản xuất đòi hỏi tiêu chuẩn vệ sinh nghiêm ngặt, việc sử dụng phụ kiện đồng bộ với ống inox vi sinh không chỉ là một lựa chọn mà là một yêu cầu bắt buộc. Dưới đây là những lý do quan trọng:

• Đảm bảo tiêu chuẩn vệ sinh, bề mặt nhẵn đạt độ nhám Ra dưới 0,8 micromet, không bám cặn bẩn.
• Hạn chế nhiễm khuẩn nhờ bề mặt trơn láng, ngăn vi khuẩn bám dính và phát triển.
• Giảm rò rỉ nhờ độ chính xác gia công cao, mối nối kín khít.
• Chịu được áp lực lớn và nhiệt độ cao trong quá trình vận hành.
• Dễ dàng vệ sinh CIP và tiệt trùng SIP nhờ thiết kế phù hợp.
• Tăng tuổi thọ hệ thống, hạn chế ăn mòn và mài mòn khi các bộ phận đồng bộ về vật liệu.

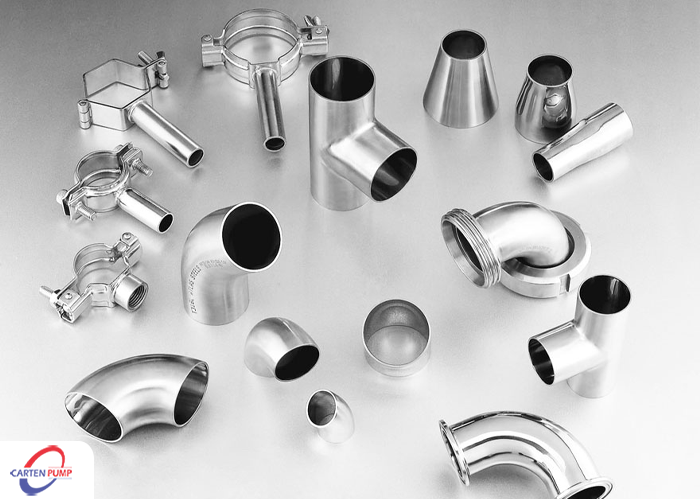

Các loại phụ kiện đi kèm cùng ống inox vi sinh

Phụ kiện ống inox vi sinh được chia thành nhiều nhóm khác nhau để đáp ứng từng vị trí lắp đặt và chức năng trong hệ thống. Dưới đây là các loại phụ kiện phổ biến nhất:

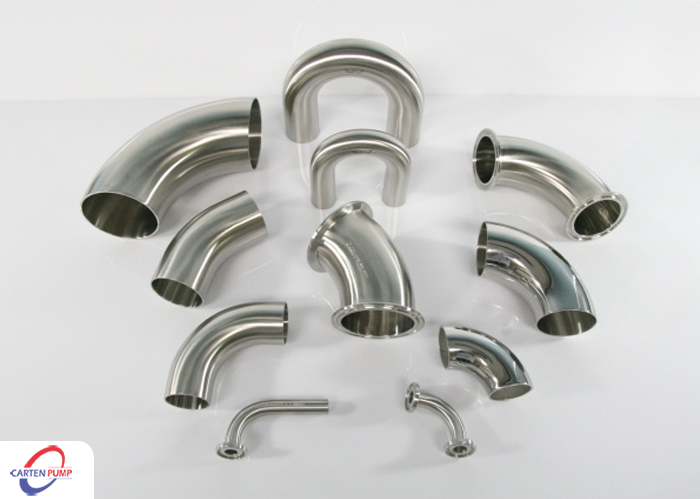

Co inox vi sinh

Co inox vi sinh (còn gọi là cút inox vi sinh) là phụ kiện dùng để đổi hướng dòng chảy trong hệ thống đường ống. Đây là một trong những phụ kiện quan trọng nhất, giúp hệ thống vận chuyển chất lỏng đến các vị trí khác nhau trong nhà xưởng.

Các loại co phổ biến:

• Co 45°: Sử dụng khi cần đổi hướng dòng chảy một góc 45 độ, phù hợp với những không gian cần thay đổi hướng nhẹ.
• Co 90°: Loại co được sử dụng phổ biến nhất, đổi hướng dòng chảy một góc 90 độ.
• Co hàn: Được hàn trực tiếp vào ống, tạo mối nối cố định, chắc chắn, thường dùng trong các hệ thống ít phải tháo lắp.
• Co clamp: Sử dụng kết nối clamp, cho phép tháo lắp nhanh chóng, thuận tiện cho việc bảo trì và vệ sinh.

Ứng dụng: Co inox vi sinh được ứng dụng rộng rãi trong các hệ thống dẫn truyền thực phẩm, đồ uống, sữa, bia, rượu, cũng như trong các hệ thống CIP và nhà máy sản xuất dược phẩm.

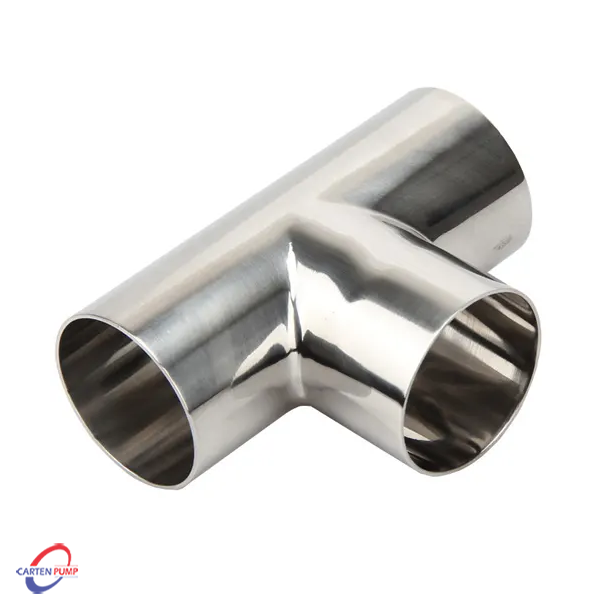

Tê inox vi sinh

Tê inox vi sinh là phụ kiện dùng để kết nối 3 đoạn đường ống tại một điểm, tạo thành hình chữ T, có chức năng chia nhánh hoặc hợp dòng chất lỏng.

Các loại tê phổ biến:

• Tê đều: Ba đầu có cùng kích thước đường kính.
• Tê giảm: Một đầu có kích thước nhỏ hơn hai đầu còn lại, dùng để chia dòng sang nhánh có kích thước nhỏ hơn.
• Tê clamp: Kết nối bằng clamp, dễ tháo lắp và vệ sinh.
• Tê hàn: Kết nối cố định bằng phương pháp hàn.

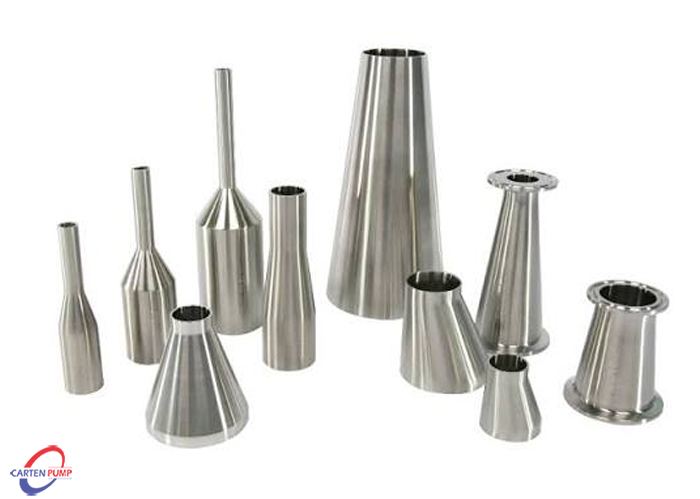

Côn thu inox vi sinh

Côn thu inox vi sinh là phụ kiện dùng để kết nối hai đoạn ống có đường kính khác nhau, giúp thay đổi kích thước đường ống một cách từ từ hoặc đột ngột.

Các loại côn thu:

• Bấu giảm đồng tâm: Hai đầu có cùng tâm trục, phù hợp với các hệ thống ống đứng.
• Bầu giảm lệch tâm: Hai đầu có tâm trục lệch nhau, phù hợp với các hệ thống ống nằm ngang, giúp tránh tích tụ chất lỏng tại điểm thay đổi kích thước.

Khi nào nên dùng: Côn thu được sử dụng khi cần kết nối các thiết bị có kích thước cổng vào/ra khác nhau hoặc khi thay đổi lưu lượng trong hệ thống.

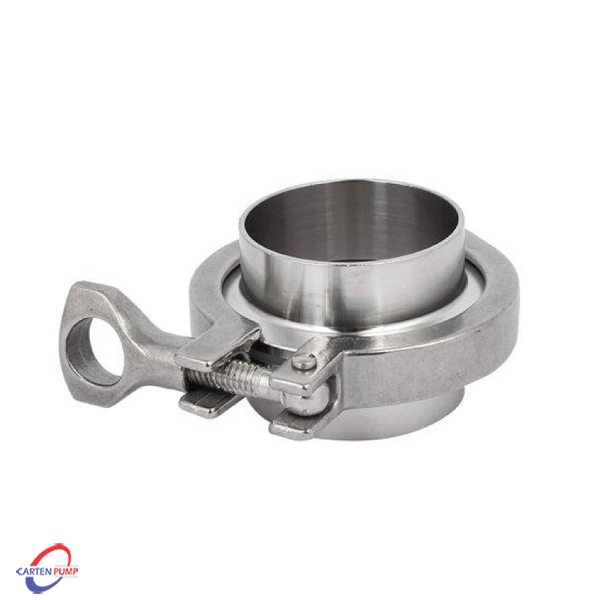

Clamp inox vi sinh

Clamp inox vi sinh là một trong những phụ kiện quan trọng và phổ biến nhất trong các hệ thống ống vi sinh. Đây là bộ phụ kiện giúp kết nối đường ống một cách nhanh chóng và dễ dàng.

Cấu tạo của bộ clamp inox vi sinh bao gồm:

• Ferrule: Hai mặt clamp (đầu nối) được hàn cố định vào đầu ống hoặc thiết bị.
• Clamp (cùm kẹp): Phần bên ngoài dùng để kẹp chặt hai mặt ferrule và gioăng lại với nhau.
• Gioăng: Được đặt ở giữa hai mặt ferrule, có nhiệm vụ làm kín mối nối.
• Bulong clamp: Dùng để siết chặt cùm kẹp.

Ưu điểm nổi bật của clamp inox vi sinh:

• Tháo lắp nhanh: Cho phép lắp đặt và tháo dỡ nhanh chóng, tiết kiệm thời gian và công sức.
• Không cần hàn: Với kết nối clamp, không cần sử dụng phương pháp hàn, giảm thiểu rủi ro và chi phí.
• Thuận tiện vệ sinh: Dễ dàng tháo rời để vệ sinh từng bộ phận, đặc biệt phù hợp với các hệ thống cần vệ sinh thường xuyên.

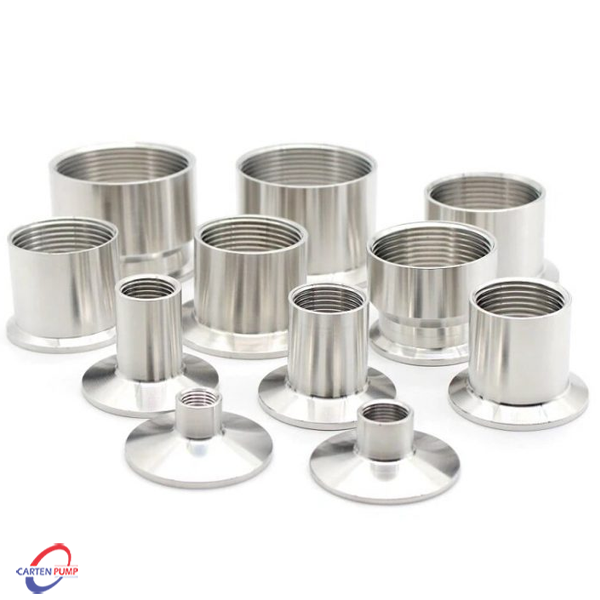

Ferrule inox vi sinh

Là một bộ phận quan trọng trong bộ clamp nối nhanh. Đây là đầu nối được hàn cố định vào ống hoặc thiết bị, có dạng mặt bích để ghép với ferrule khác thông qua gioăng và cùm kẹp.

Vai trò: Clamp đóng vai trò là mặt tiếp xúc và làm kín trong mối nối clamp. Chất lượng của Clamp ảnh hưởng trực tiếp đến độ kín và độ bền của mối nối.

Kích thước và tiêu chuẩn: Clamp inox vi sinh có nhiều kích thước khác nhau, phù hợp với các tiêu chuẩn ống vi sinh phổ biến:

• Chuẩn DIN: Tiêu chuẩn Đức, phổ biến tại châu Âu.
• Chuẩn SMS: Tiêu chuẩn của Thụy Điển, được sử dụng rộng rãi trong ngành công nghiệp sữa và thực phẩm.
• Chuẩn ISO 2037: Tiêu chuẩn quốc tế cho ống và phụ kiện vi sinh.
• Chuẩn 3A: Tiêu chuẩn vệ sinh của Mỹ, được công nhận rộng rãi trong ngành thực phẩm và sữa.

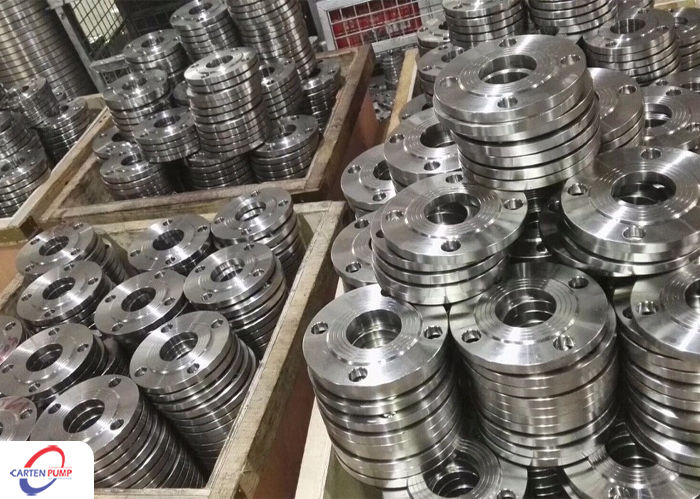

Mặt bích inox vi sinh

Mặt bích inox vi sinh là phụ kiện dùng để kết nối ống với thiết bị hoặc nối các đoạn ống với nhau, tạo mối nối chắc chắn và kín khít.

Các loại mặt bích phổ biến:

• Mặt bích hàn: Được hàn trực tiếp vào ống, tạo mối nối cố định.
• Mặt bích bịt: Dùng để bịt kín đầu ống, không có lỗ ở giữa.
• Slip-on Flange: Được trượt vào đầu ống trước khi hàn.
• Lap Joint Flange: Kết hợp với mặt bích xoay, dễ dàng điều chỉnh vị trí.

Ứng dụng: Mặt bích inox vi sinh thường được sử dụng trong các hệ thống cần kết nối với thiết bị lớn như bồn chứa, bơm, hoặc tại các vị trí cần mối nối có độ bền cao và khả năng chịu áp lực tốt.

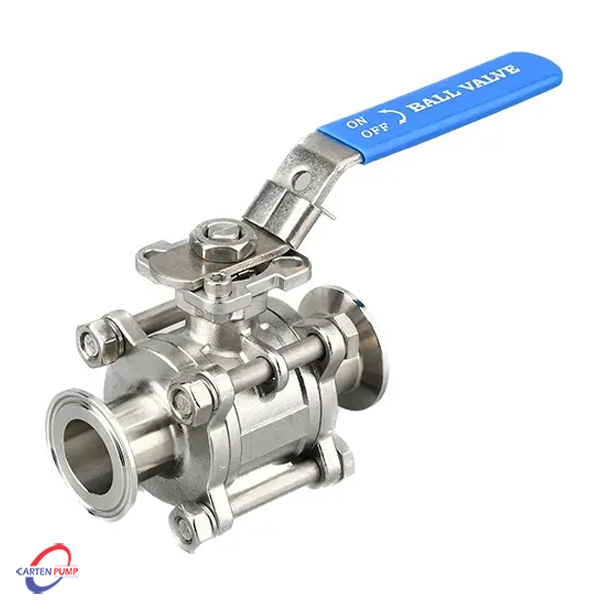

Van inox vi sinh

Van inox vi sinh là thiết bị dùng để kiểm soát, điều chỉnh và đóng/mở dòng chảy trong hệ thống đường ống. Khác với van công nghiệp thông thường, van vi sinh có bề mặt nhẵn, được gia công và đánh bóng theo tiêu chuẩn vệ sinh sanitary.

Các loại van inox vi sinh phổ biến:

• Van bi: Van bi vi sinh điều khiển lưu chất chính xác, có độ kín cao, thường có loại 2 ngã và 3 ngã.
• Van bướm: Thiết kế đơn giản, đóng mở nhanh, phù hợp với hệ thống cần vệ sinh thường xuyên.
• Van màng: Sử dụng màng ngăn cách để kiểm soát dòng chảy, đặc biệt phù hợp với các ứng dụng đòi hỏi độ tinh khiết cao.
• Van một chiều: Ngăn chất lỏng chảy ngược, bảo vệ chất lượng sản phẩm.
• Van lấy mẫu: Cho phép lấy mẫu sản phẩm từ đường ống mà không làm gián đoạn quá trình sản xuất.
• Van an toàn: Bảo vệ hệ thống khỏi quá áp.

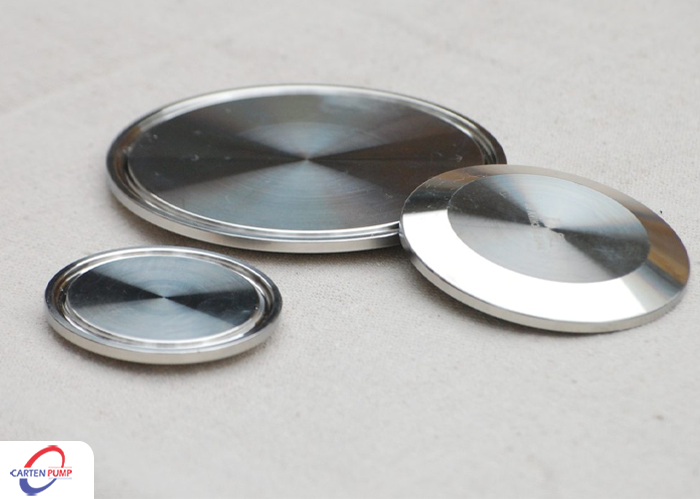

Nắp bịt inox vi sinh

Nắp bịt inox vi sinh dùng để bịt kín đầu ống, thường được sử dụng khi cần bịt tạm thời hoặc vĩnh viễn một đoạn ống.

Các loại nắp bịt:

• End Cap: Nắp bịt tiêu chuẩn.
• Cap hàn: Nắp bịt được hàn vào đầu ống.
• Cap Clamp: Nắp bịt sử dụng kết nối clamp, dễ tháo lắp khi cần mở lại.

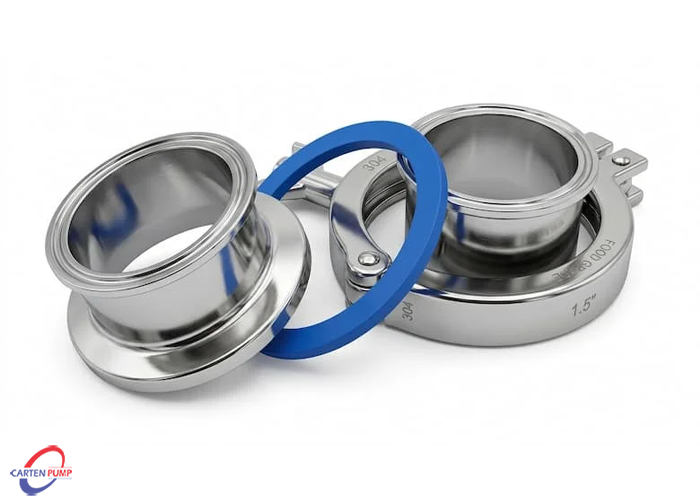

Khớp nối nhanh inox vi sinh

Khớp nối nhanh inox vi sinh cho phép kết nối và tháo rời các đoạn ống hoặc thiết bị một cách nhanh chóng mà không cần dụng cụ chuyên dụng.

Các loại khớp nối nhanh:

• Quick Clamp: Kết nối nhanh bằng clamp, phổ biến trong các hệ thống vi sinh.
• Union: Khớp nối ren, cho phép tháo rời dễ dàng.
• SMS Union: Khớp nối theo tiêu chuẩn SMS.

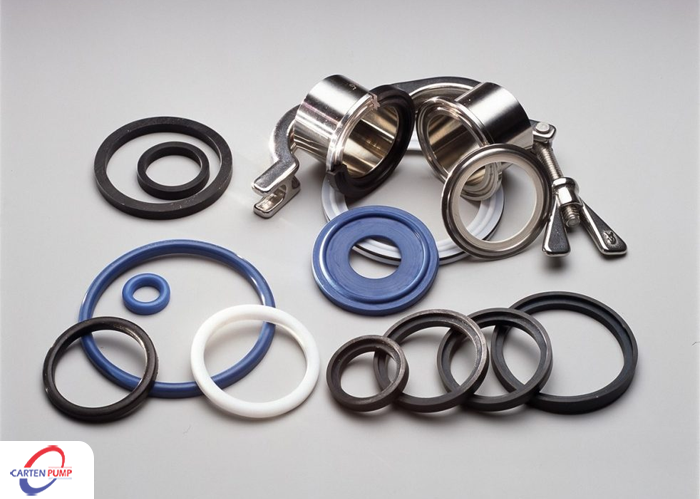

Gioăng vi sinh

Gioăng vi sinh là bộ phận làm kín quan trọng trong các mối nối, đặc biệt là trong các kết nối clamp. Chất liệu của gioăng phải được lựa chọn phù hợp với môi trường làm việc và yêu cầu vệ sinh.

Các vật liệu gioăng phổ biến:

• EPDM: Chịu nhiệt tốt, kháng hóa chất, phổ biến trong các ứng dụng thực phẩm và đồ uống.
• Silicone: Chịu nhiệt độ cao và thấp, phù hợp với các ứng dụng yêu cầu độ sạch cao.
• PTFE (Teflon): Kháng hóa chất tuyệt vời, chịu nhiệt độ cao.
• Viton: Kháng hóa chất và chịu nhiệt độ cao, phù hợp với môi trường khắc nghiệt.

Ứng dụng của phụ kiện inox vi sinh

Phụ kiện inox vi sinh được sử dụng rộng rãi trong nhiều ngành công nghiệp yêu cầu độ sạch cao:

• Nhà máy sữa: Hệ thống đường ống vận chuyển sữa tươi, sản phẩm sữa, yêu cầu vệ sinh nghiêm ngặt.
• Nhà máy bia: Đường ống dẫn dịch đường, bia thành phẩm, hệ thống CIP.
• Đồ uống: Sản xuất nước giải khát, nước ép trái cây, nước có gas.
• Dược phẩm: Sản xuất thuốc, dung dịch tiêm truyền, yêu cầu độ tinh khiết cao nhất.
• Mỹ phẩm: Sản xuất kem, dung dịch, sản phẩm chăm sóc da.
• Thực phẩm: Chế biến thực phẩm, nước sốt, gia vị.
• Hệ thống CIP/SIP: Vệ sinh và tiệt trùng tự động trong các nhà máy sản xuất.

Những lỗi thường gặp khi lựa chọn phụ kiện

Việc lựa chọn phụ kiện inox vi sinh không đúng cách có thể dẫn đến nhiều vấn đề nghiêm trọng cho hệ thống. Dưới đây là những lỗi phổ biến nhất cần tránh:

• Sai kích thước: Lắp không khớp, gây rò rỉ.
• Sai tiêu chuẩn (DIN/SMS/ISO/3A): Không tương thích với hệ thống.
• Dùng inox công nghiệp thay vì inox vi sinh: Bề mặt không đảm bảo vệ sinh.
• Chọn sai gioăng: Nhiệt độ/hoá chất không phù hợp, gây nhiễm bẩn hoặc hỏng.
• Không đồng bộ vật liệu: Dùng lẫn 304 và 316L dễ bị ăn mòn điện hóa.
• Không kiểm tra chứng chỉ vật liệu: Không đảm bảo nguồn gốc, chất lượng.
