ASME BPE là gì? Tổng quan tiêu chuẩn thiết bị xử lý sinh học
Trong các ngành công nghệ sinh học, dược phẩm và thực phẩm, việc đảm bảo độ sạch và vô trùng của thiết bị là yếu tố sống còn. ASME BPE là tiêu chuẩn hàng đầu thế giới trong lĩnh vực này, không chỉ là một bộ quy định kỹ thuật mà còn là "chứng chỉ chất lượng" được công nhận toàn cầu. Bài viết dưới đây cung cấp cái nhìn toàn diện về tiêu chuẩn ASME BPE, từ định nghĩa, nguồn gốc, lịch sử phát triển đến các yêu cầu kỹ thuật chi tiết và lợi ích khi áp dụng.
ASME BPE là gì?
ASME BPE là viết tắt của American Society of Mechanical Engineers – Bioprocessing Equipment (Hiệp hội Kỹ sư Cơ khí Hoa Kỳ – Thiết bị xử lý sinh học).
Đây là bộ tiêu chuẩn quy định các yêu cầu về thiết kế, chế tạo, vật liệu, kiểm tra, thử nghiệm và chứng nhận cho thiết bị và hệ thống đường ống sử dụng trong các ngành đòi hỏi độ vô trùng và độ sạch cao. Tiêu chuẩn này bao gồm các thành phần tiếp xúc trực tiếp với sản phẩm, nguyên liệu thô hoặc bán thành phẩm trong quá trình sản xuất, phát triển hoặc mở rộng quy mô.
ASME BPE được phát triển nhằm chuẩn hóa các thông số kỹ thuật cho thiết kế và xây dựng thiết bị xử lý chất lỏng mới trong các ngành công nghiệp yêu cầu mức độ tinh khiết và kiểm soát tải trọng sinh học (bioburden) xác định. Đây là tiêu chuẩn hàng đầu về cách thiết kế và xây dựng thiết bị, hệ thống sử dụng trong sản xuất dược phẩm sinh học.
Nguồn gốc tổ chức ASME
ASME (Hiệp hội Kỹ sư Cơ khí Hoa Kỳ) được thành lập vào năm 1880 bởi bốn nhà sáng lập: Alexander Lyman Holley, Henry Rossiter Worthington, John Edison Sweet và Matthias N. Forney.
Mục tiêu ban đầu của ASME là giải quyết vấn đề nổ lò hơi – một vấn nạn nghiêm trọng trong ngành công nghiệp thời kỳ đó. Qua hơn 140 năm phát triển, ASME đã trở thành một tổ chức đa ngành, đa quốc gia với hàng chục nghìn thành viên đến từ hơn 150 quốc gia.
Phạm vi tiêu chuẩn của ASME hiện nay rất rộng, bao gồm: thiết bị áp suất, hệ thống điện, thang máy, điện hạt nhân, đường ống công nghiệp và nhiều lĩnh vực khác. Trong đó, ASME BPE là một trong những bộ tiêu chuẩn chuyên biệt và khắt khe nhất của tổ chức này.
Lịch sử hình thành và các phiên bản ASME BPE
Trước năm 1997, không có tiêu chuẩn quy định cụ thể nào dành riêng cho thiết bị sử dụng trong ngành xử lý sinh học và dược phẩm. ASME BPE ra đời để lấp đầy khoảng trống đó.
| Mốc thời gian | Sự kiện |
| 20/5/1997 | Phiên bản đầu tiên của ASME BPE được thông qua như một Tiêu chuẩn Quốc gia Mỹ |
| 27/6/2016 | Được ANSI phê duyệt hiệu đính |
| 2016 → 2019 → 2022 → 2024 | Chu kỳ cập nhật 2 năm/lần |
| 29/4/2024 | Phiên bản ASME BPE-2024 được ban hành |
| Dự kiến 2026 | Phiên bản tiếp theo |
Điểm mới qua các lần cập nhật
Qua các phiên bản, ASME BPE không ngừng được bổ sung và hoàn thiện:
- Bản 2016 so với 1997: Bổ sung danh mục kỹ thuật, bộ vô trùng, máy rửa ngoài, hệ thống hơi tinh khiết, kết nối ống mềm.
- Bản 2022: Bổ sung các chủ đề mới như thiết bị cách ly vô trùng và ngăn chặn (Aseptic and Containment Isolators), máy rửa ngâm (Immersion Washers), hướng dẫn ứng dụng gioăng cho hệ thống nước đạt tiêu chuẩn dược điển.
- Bản 2024: Tích hợp các công nghệ mới, đặc biệt là công nghệ sử dụng một lần (Single-Use Technologies – SUT), giúp tăng tính linh hoạt, đơn giản hóa quy trình vệ sinh và cải thiện an toàn sản phẩm. Tiêu chuẩn này có hiệu lực 6 tháng sau ngày ban hành (tức cuối tháng 10/2024).
ASME BPE còn có các tài liệu bổ trợ như ASME BPE MP-2024 và EP-2024 – bảng màu tiêu chuẩn để đánh giá mức độ biến màu cho phép của mối hàn và vùng ảnh hưởng nhiệt.
ASME BPE khác gì ASME B31.3?
Nhiều người dễ nhầm lẫn giữa ASME BPE và ASME B31.3. Dưới đây là sự khác biệt cốt lõi:
| Tiêu chí | ASME B31.3 | ASME BPE |
| Phạm vi | Bộ luật đường ống công nghiệp chung | Chuyên biệt cho hệ thống đường ống công nghệ sinh học |
| Yêu cầu | Tiêu chuẩn chung về áp suất, nhiệt độ | Yêu cầu cao hơn về độ sạch, độ nhám bề mặt, khả năng vệ sinh |
| Truy xuất | Cơ bản | Yêu cầu truy xuất nguồn gốc toàn diện từ vật liệu đến thành phẩm |
| Ứng dụng | Đa ngành công nghiệp | Dược phẩm sinh học, thực phẩm, mỹ phẩm |
ASME BPE được tham chiếu trong ASME B31.3 như một tiêu chuẩn bổ sung cho các hệ thống yêu cầu độ sạch đặc biệt cao.
ASME BPE dùng cho ngành nào?
ASME BPE áp dụng cho thiết bị và hệ thống trong các ngành sau:
| Ngành | Ứng dụng cụ thể |
| Công nghệ sinh học | Sản xuất vắc-xin, kháng thể đơn dòng, lên men, nuôi cấy tế bào |
| Dược phẩm | Hệ thống nước pha tiêm (WFI), hệ thống hơi tinh khiết, lọc, lưu trữ bán thành phẩm |
| Mỹ phẩm / Chăm sóc cá nhân | Sản xuất các sản phẩm yêu cầu độ sạch cao |
| Thực phẩm & Đồ uống | Chế biến sữa, rượu vang, bia, thực phẩm chức năng |
| Hệ thống nước tinh khiết cao | Nước cất, nước siêu tinh khiết |
| Phòng thí nghiệm | Thiết bị nghiên cứu và phát triển |
Ngoài ra, ống và phụ kiện ASME BPE còn được sử dụng trong các hệ thống quy trình khác đặt ra yêu cầu cao về vệ sinh, hoàn thiện bề mặt và vật liệu.
Nội dung yêu cầu kỹ thuật chính trong ASME BPE
Đây là phần quan trọng nhất của tiêu chuẩn, quy định chi tiết các yêu cầu kỹ thuật đối với thiết bị xử lý sinh học.
Vật liệu và khả năng truy xuất nguồn gốc
Vật liệu phổ biến:
- Inox 316/316L: được sử dụng phổ biến nhất (tương đương UNS S31603)
- Inox 304/304L: sử dụng ít hơn 316/316L
- Ngoài ra có thể sử dụng thép song pha, Hastelloy cho các ứng dụng đặc biệt
Yêu cầu vật liệu:
- Độ bền cơ học
- Độ sạch bề mặt
- Thành phần hóa học được kiểm soát chặt chẽ
- Khả năng tương thích với sản phẩm
Điểm đặc biệt của ASME BPE là yêu cầu kiểm soát hàm lượng lưu huỳnh (Sulfur) trong thép 316L ở mức 0,005–0,017% để đảm bảo khả năng hàn quỹ đạo đạt chất lượng cao và lặp lại tốt.
Chứng từ đi kèm:
- MTR (Material Test Report) – Báo cáo kiểm định vật liệu cho kim loại, có thể truy xuất qua số mã lô (Job Number) được khắc trên từng phụ kiện
- Báo cáo tương thích sinh học cho vật liệu phi kim loại (gioăng, phớt, O-ring) theo tiêu chuẩn Class VI
Hoàn thiện bề mặt
ASME BPE quy định 7 cấp độ hoàn thiện bề mặt, ký hiệu từ SF0 đến SF6:
| Ký hiệu | Mô tả | Độ nhám Ra (μm) | Độ nhám Ra (μin) |
| SF0 | Không đánh bóng | Không yêu cầu | Không yêu cầu |
| SF1 | Đánh bóng cơ học | 0,76 | 30 |
| SF2 | Đánh bóng cơ học | 0,64 | 25 |
| SF3 | Đánh bóng cơ học | 0,51 | 20 |
| SF4 | Đánh bóng cơ học | 0,38 | 15 |
| SF5 | Đánh bóng cơ học + Điện hóa | 0,38 | 15 |
| SF6 | Đánh bóng cơ học + Điện hóa | 0,25 | 10 |
Mục đích của việc kiểm soát độ nhám bề mặt: bề mặt càng nhẵn thì vi sinh vật càng khó bám dính, đồng thời quá trình vệ sinh (CIP – Clean-in-Place) đạt hiệu quả cao hơn, hạn chế hình thành màng sinh học (biofilm).
Hàn
Yêu cầu chung:
- Mối hàn xuyên suốt, nhẵn mịn, đồng đều
- Không có vết nứt, rỗ khí, thiếu ngấu, không ngấu hoàn toàn
- Màu sắc mối hàn được kiểm soát theo bảng màu chuẩn (MP-2024 và EP-2024)
Công nghệ hàn quỹ đạo (Orbital Welding):
Đây là công nghệ hàn được khuyến nghị và sử dụng phổ biến nhất trong ngành độ sạch cao. Hàn quỹ đạo giúp:
- Giảm thiểu sai sót do người vận hành
- Đảm bảo chất lượng mối hàn đồng đều và lặp lại
- Tạo mối hàn sạch, không khe hở – rất quan trọng cho hệ thống WFI
Quy trình tiêu chuẩn:
- Hàn nối đối đầu (butt weld)
- Đánh bóng cơ học
- Đánh bóng điện hóa (electropolishing) – tạo lớp thụ động bề mặt như gương, giảm thiểu nguy cơ nhiễm bẩn
Phụ kiện và mặt bích
Thiết kế tránh đoạn ống chết (Dead Leg):
ASME BPE yêu cầu thiết kế hạn chế tối đa các đoạn ống chết – khu vực nước tù đọng có thể dẫn đến nhiễm bẩn sản phẩm. Theo tiêu chuẩn, chiều dài đoạn ống chết không được vượt quá 1,5 lần đường kính trong của ống.
Kết nối phổ biến:
- Tri-Clamp (kẹp vệ sinh) – kết nối tiêu chuẩn cho phép tháo lắp nhanh, dễ vệ sinh

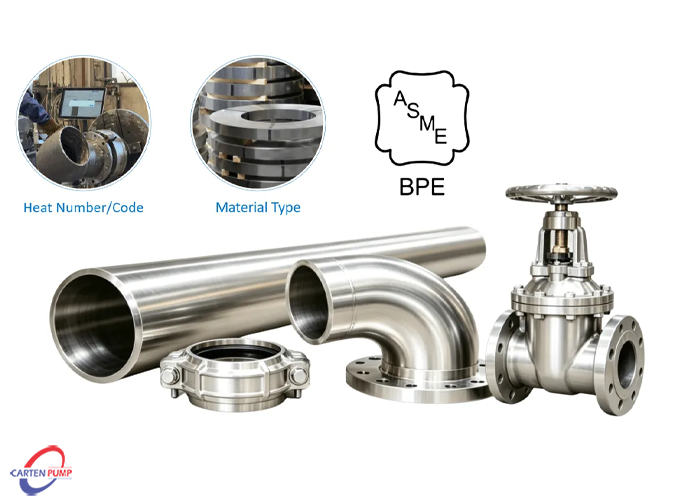

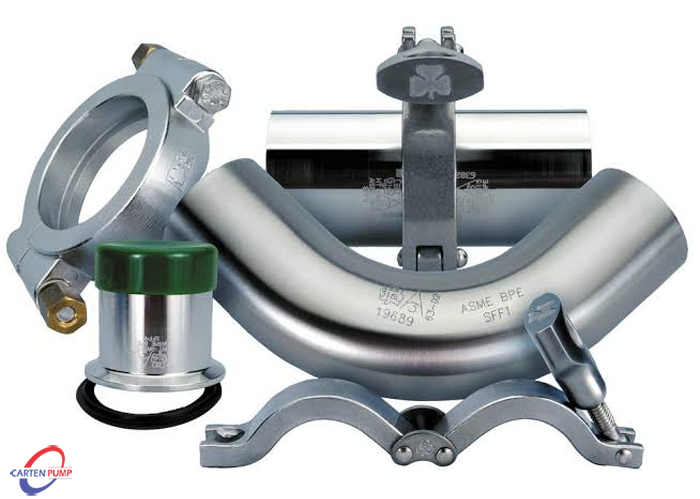

Thông tin khắc laser trên phụ kiện:
- Mã lô sản xuất (Lot number / Job number)
- Loại vật liệu (ví dụ: 316L)
- Kích thước
- Mã số sản phẩm
- Ký hiệu bề mặt (SF1, SF4, etc.)
- Dấu ASME BPE
Lợi ích khi tuân thủ tiêu chuẩn ASME BPE
Việc đầu tư để thiết kế và vận hành hệ thống theo đúng tiêu chuẩn ASME BPE không đơn thuần là “theo xu hướng” hay “khoe chứng chỉ”. Đối với các nhà máy sản xuất dược phẩm sinh học, thực phẩm chức năng hay mỹ phẩm cao cấp, đây là bước đi chiến lược mang lại lợi ích kép: vừa đảm bảo an toàn sản phẩm, vừa gia tăng sức cạnh tranh trên thị trường quốc tế. Cụ thể:
- Đảm bảo vệ sinh triệt để, ngăn ngừa màng sinh học: Bề mặt nhẵn (Ra thấp) và thiết kế loại bỏ đoạn ống chết giúp CIP/SIP đạt hiệu quả tối đa, giảm nguy cơ nhiễm khuẩn chéo.
- Dễ dàng vượt kiểm tra FDA, EMA, GMP: Hồ sơ MTR và nhật ký hàn đầy đủ là bằng chứng vàng giúp rút ngắn thời gian kiểm toán, tránh rủi ro đình chỉ sản xuất.
- Tăng hiệu suất, giảm bảo trì: Vật liệu ổn định và mối hàn chất lượng cao hạn chế rò rỉ, ăn mòn, kéo dài tuổi thọ thiết bị.
- Tiết kiệm chi phí dài hạn: Giảm thiểu hỏng hóc, tiêu hao năng lượng/nước trong vệ sinh, đồng thời tránh thiệt hại lớn từ việc thu hồi sản phẩm.
- Nâng cao uy tín và mở rộng thị trường xuất khẩu: Là "tấm hộ chiếu" giúp doanh nghiệp hợp tác với đối tác quốc tế, tiếp cận các thị trường khó tính như Mỹ, EU, Nhật Bản.
So sánh ASME BPE với tiêu chuẩn vệ sinh 3-A
Nhiều người thắc mắc về sự khác biệt giữa ASME BPE và tiêu chuẩn 3-A Sanitary Standards. Dưới đây là bảng so sánh chi tiết:
| Tiêu chí | ASME BPE | 3-A Sanitary Standards |
| Mục tiêu thiết bị | Dược phẩm sinh học, vắc-xin, nước tinh khiết, bán dẫn | Sữa, thực phẩm, đồ uống |
| Vật liệu | 316L (kiểm soát Sulfur 0,005-0,017%) | SS304 hoặc SS316L |
| Độ nhám bề mặt | Rất mịn: 15-20 Ra (0,38-0,5 μm) | Thông thường: 32 Ra (0,8 μm) |
| Phương pháp đánh bóng | Thường yêu cầu đánh bóng điện hóa (EP) | Đánh bóng cơ học là phổ biến |
| Gioăng/Phớt | Class VI (kiểm tra tương thích sinh học nghiêm ngặt) | FDA Food Grade |
| Chứng nhận | Không có con dấu bên thứ ba chính thức (xác minh qua tài liệu, kiểm toán) | Có ký hiệu ủy quyền 3-A chính thức |
| Chứng từ | MTR đầy đủ, nhật ký hàn | Chứng nhận tuân thủ |
Lưu ý quan trọng: Sử dụng van 3-A trong hệ thống lò phản ứng sinh học độ tinh khiết cao có thể dẫn đến thất bại khi kiểm toán, trong khi việc áp dụng ASME BPE cho dây chuyền đồ uống đơn giản có thể gây lãng phí ngân sách. Do đó, việc lựa chọn tiêu chuẩn phù hợp với từng ứng dụng cụ thể là rất quan trọng.

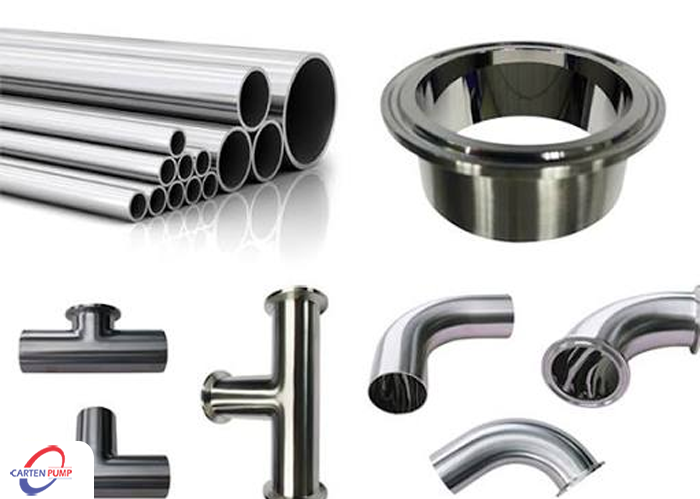

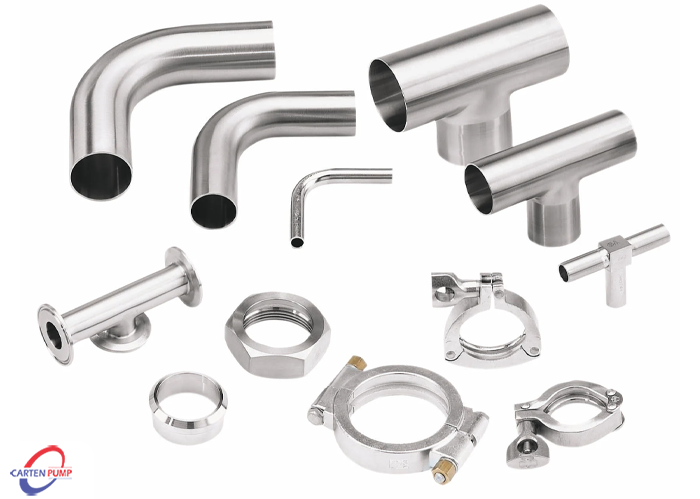

Phụ kiện inox đạt chuẩn ASME BPE
Các sản phẩm và phụ kiện thường gặp đạt chuẩn ASME BPE bao gồm:
- Ống và cút: Cút 90°/45° các loại (đầu hàn, đầu Tri-Clamp)
- Phụ kiện nối: Tê thẳng/giảm, côn giảm đồng tâm/lệch tâm
- Kết nối: Tri-Clamp ferrule, mặt bích vệ sinh
- Van: Van bướm, van màng, van bi inox 3 thân, van một chiều
- Thiết bị đo: Đồng hồ đo áp suất, thiết bị đo lường
- Gioăng và phớt: Vật liệu phi kim loại đạt Class VI
Bảng quy cách kích thước ống tiêu chuẩn theo ASME BPE DT4-1:
| Kích thước danh nghĩa | Đường kính ngoài x Bề dày (mm) |
| 1/2″ | 12,7 x 1,65 |
| 3/4″ | 19,05 x 1,65 |
| 1″ | 25,4 x 1,65 |
| 1 1/2″ | 38,1 x 1,65 |
| 2″ | 50,8 x 1,65 |
| 2 1/2″ | 63,5 x 1,65 |
| 3″ | 76,2 x 1,65 |
| 4″ | 101,6 x 2,11 |
| 6″ | 152,4 x 2,77 |
