Bơm bánh răng (14 sản phẩm)

Bơm bánh răng là bơm gì?

Bơm bánh răng, tên tiếng Anh là Gear Pump, thuộc nhóm bơm thể tích. Khi bánh răng quay, chất lỏng được hút vào buồng bơm, giữ trong các khoang giữa răng và thân bơm rồi vận chuyển đến cửa xả.

Lưu lượng của bơm phụ thuộc vào thể tích làm việc, tốc độ quay và đặc tính của chất lỏng. Cấu tạo tương đối gọn, ít bộ phận chuyển động giúp bơm phù hợp với nhiều hệ thống vận chuyển chất lỏng công nghiệp. Carten Pump cung cấp dòng bơm bánh răng HLG với nhiều model, kích thước cổng kết nối và lựa chọn vật liệu, đáp ứng các yêu cầu khác nhau trong hệ thống công nghiệp.

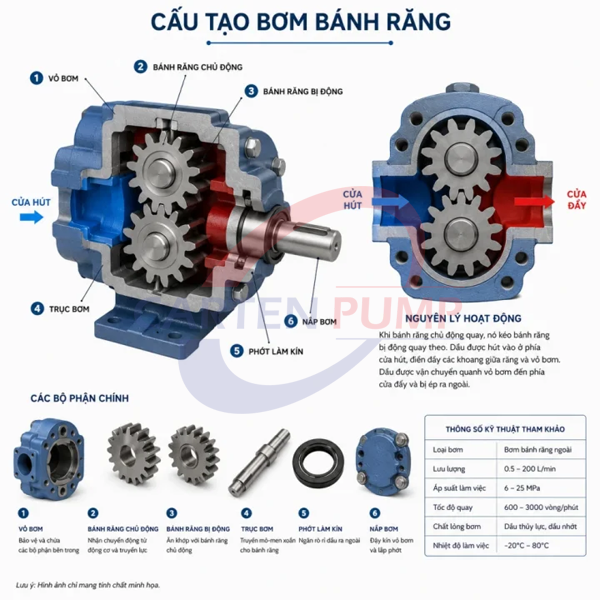

Cấu tạo của bơm bánh răng

Một bơm bánh răng cơ bản gồm các bộ phận chính:

• Thân bơm: Bao quanh khoang làm việc và các bánh răng.
• Bánh răng chủ động: Nhận chuyển động từ trục dẫn động.
• Bánh răng bị động: Ăn khớp với bánh răng chủ động để tạo chuyển động vận chuyển chất lỏng.
• Trục bơm: Truyền mô-men xoắn từ động cơ đến bánh răng.
• Cửa hút và cửa xả: Kết nối bơm với hệ thống đường ống.
• Phớt làm kín: Hạn chế rò rỉ chất lỏng tại vị trí trục.

Vật liệu thân bơm, bánh răng và loại phớt cần được lựa chọn theo chất lỏng, nhiệt độ và điều kiện vận hành.

Vật liệu và phớt bơm bánh răng Carten

Đầu bơm gang

Đầu bơm gang phù hợp với nhiều ứng dụng công nghiệp thông thường, đặc biệt khi chất lỏng không yêu cầu cao về khả năng chống ăn mòn.

Đầu bơm inox

Đầu bơm inox phù hợp với các môi trường cần khả năng chống ăn mòn cao hơn hoặc yêu cầu vật liệu tiếp xúc với chất lỏng phù hợp.

Phớt cơ khí

Mechanical Seal được sử dụng để làm kín vị trí trục, hạn chế rò rỉ trong quá trình vận hành.

Phớt chèn

Packing Seal là một lựa chọn làm kín khác, được sử dụng tùy theo thiết kế bơm và điều kiện làm việc.

Việc chọn phớt cần dựa trên loại chất lỏng, nhiệt độ, áp suất và tốc độ quay thay vì chỉ lựa chọn theo model bơm.

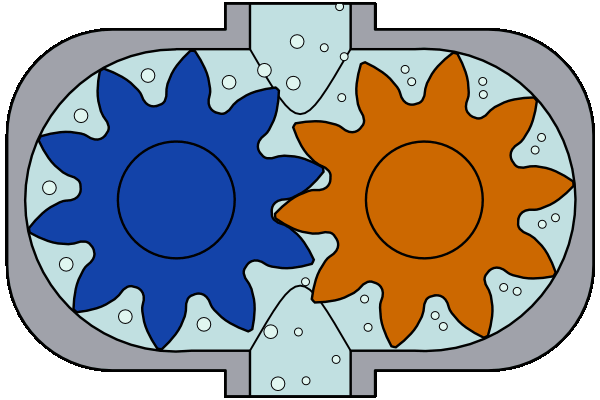

Nguyên lý hoạt động của bơm bánh răng

Bơm hoạt động dựa trên sự quay của hai bánh răng ăn khớp:

1. Hút chất lỏng: Khi bánh răng quay, thể tích tại khu vực cửa hút tăng tạo điều kiện đưa chất lỏng vào buồng bơm.
2. Vận chuyển: Chất lỏng được giữ trong các khoang giữa răng bánh răng và thành thân bơm, sau đó di chuyển theo chu vi buồng bơm.
3. Đẩy chất lỏng: Khi hai bánh răng ăn khớp tại khu vực cửa xả, chất lỏng được đẩy ra khỏi bơm và đi vào đường ống.

Quá trình này diễn ra liên tục khi bánh răng quay, tạo ra dòng chất lỏng tương đối ổn định.

Các loại bơm bánh răng phổ biến

Bơm bánh răng ăn khớp ngoài

Bơm bánh răng ăn khớp ngoài sử dụng hai bánh răng đặt song song và ăn khớp trực tiếp với nhau. Một bánh răng được dẫn động, bánh còn lại quay theo.

Ưu điểm của kiểu thiết kế này là kết cấu tương đối đơn giản, kích thước gọn và phù hợp với nhiều ứng dụng vận chuyển chất lỏng công nghiệp.

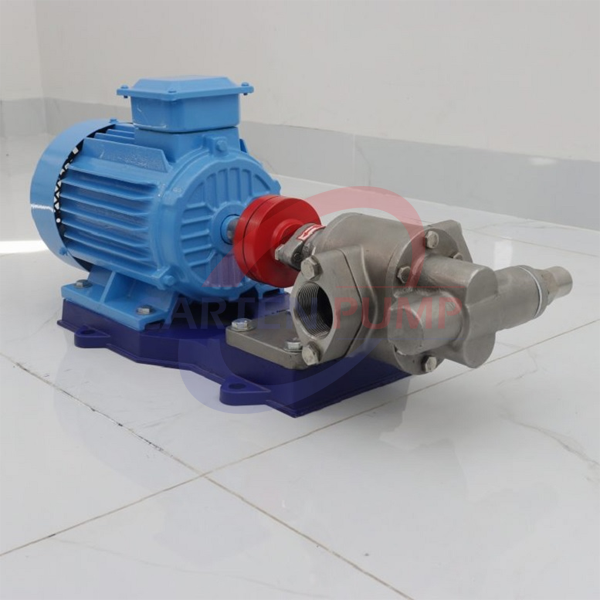

Dòng HLG của Carten Pump sử dụng thiết kế bánh răng ăn khớp ngoài.

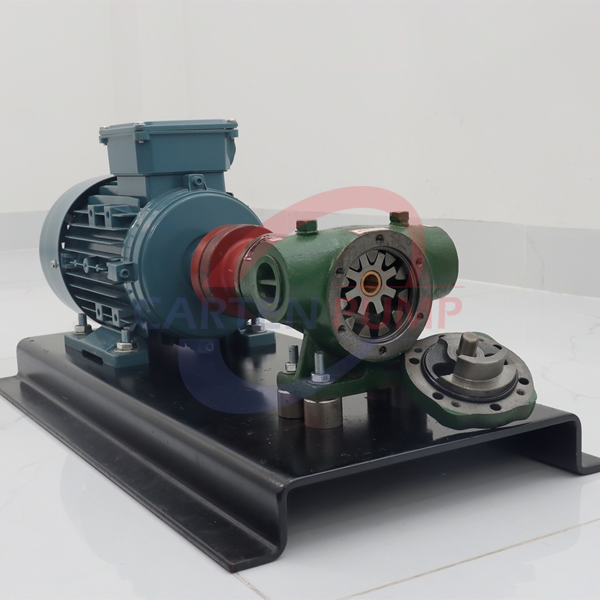

Bơm bánh răng ăn khớp trong

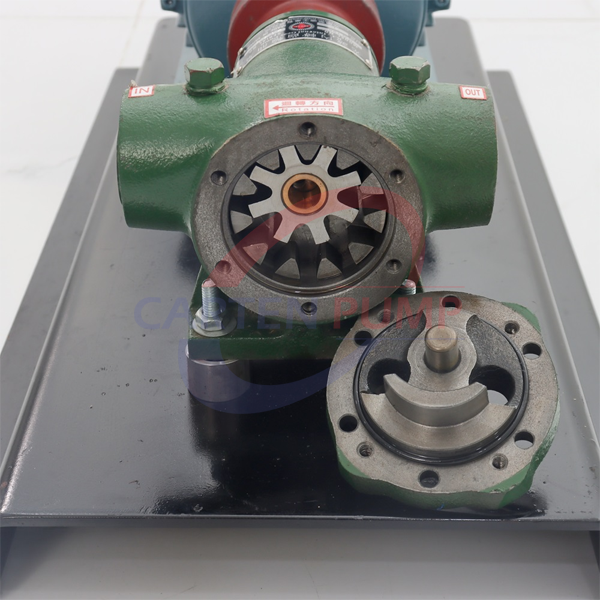

Bơm bánh răng ăn khớp trong sử dụng bánh răng ngoài kết hợp với bánh răng trong. Cấu tạo này tạo ra khoang vận chuyển chất lỏng giữa các bánh răng và thân bơm.

Bơm ăn khớp trong thường được sử dụng cho các ứng dụng yêu cầu vận chuyển chất lỏng có độ nhớt cao hoặc các loại chất lỏng đặc thù.

So sánh bơm bánh răng ăn khớp ngoài và ăn khớp trong

Ưu điểm của bơm bánh răng

• Lưu lượng ổn định: Cơ chế bơm thể tích giúp duy trì dòng chảy tương đối đều.
• Phù hợp chất lỏng nhớt: Có thể sử dụng cho dầu, mật ong, siro, keo và nhiều chất lỏng có độ nhớt cao.
• Kết cấu gọn: Thiết kế không quá phức tạp, thuận tiện bố trí trong hệ thống.
• Khả năng tự mồi: Có khả năng tạo chân không tại cửa hút khi bơm được lắp đặt và vận hành đúng điều kiện.
• Nhiều lựa chọn vật liệu: Có thể lựa chọn thân bơm và vật liệu tiếp xúc với chất lỏng theo ứng dụng.
• Dễ bảo trì: Các bộ phận chính có thể kiểm tra và thay thế khi cần thiết.

Hạn chế của bơm bánh răng

Bên cạnh những ưu điểm, bơm bánh răng cũng có một số giới hạn cần xem xét khi lựa chọn:

• Không phù hợp với chất lỏng chứa nhiều hạt rắn hoặc hạt có tính mài mòn nếu bơm không được thiết kế cho điều kiện này.
• Khe hở giữa các bộ phận ảnh hưởng đến khả năng vận chuyển và độ bền của bơm.
• Độ nhớt quá thấp hoặc quá cao đều có thể ảnh hưởng đến hiệu suất.
• Nhiệt độ chất lỏng cần nằm trong giới hạn phù hợp với vật liệu và phớt.
• Không nên vận hành bơm vượt quá áp suất hoặc tốc độ quay cho phép.

Ứng dụng của bơm bánh răng

Bơm bánh răng phù hợp với nhiều loại chất lỏng, đặc biệt là các chất lỏng có độ nhớt từ trung bình đến cao.

Dầu và dầu nhớt

Bơm được sử dụng để vận chuyển dầu bôi trơn, dầu công nghiệp và các loại chất lỏng gốc dầu trong dây chuyền sản xuất.

Mật ong, siro và mật rỉ

Cơ chế bơm thể tích phù hợp với các chất lỏng có độ nhớt cao như mật ong, siro và mật rỉ đường.

Hóa chất

Có thể sử dụng bơm bánh răng cho một số loại hóa chất khi vật liệu thân bơm, bánh răng và phớt được lựa chọn phù hợp với tính chất của chất lỏng.

Sơn và mực in

Bơm bánh răng được ứng dụng để vận chuyển các loại sơn, mực và dung dịch có độ nhớt phù hợp với thiết kế của bơm.

Keo và resin

Đối với keo, nhựa và resin, cần kiểm tra độ nhớt, nhiệt độ, khả năng kết tinh và tính tương thích vật liệu trước khi lựa chọn bơm.

Cách lựa chọn bơm bánh răng phù hợp

• Xác định loại chất lỏng: Dầu, hóa chất, siro, keo, thực phẩm...
• Kiểm tra độ nhớt: Xác định độ nhớt thực tế ở nhiệt độ vận hành.
• Xác định lưu lượng: Tính toán lưu lượng cần đạt theo hệ thống.
• Kiểm tra áp suất: Đối chiếu áp suất làm việc và áp suất yêu cầu.
• Xác định nhiệt độ: Kiểm tra giới hạn nhiệt độ của bơm và phớt.
• Chọn vật liệu: Gang, inox hoặc vật liệu phù hợp với chất lỏng.
• Chọn phớt: Xác định loại phớt tương thích với môi trường bơm.
• Kiểm tra kết nối: Đối chiếu kích thước cửa hút, cửa xả với đường ống.
• Chọn tốc độ và công suất: Đảm bảo động cơ đáp ứng lưu lượng và áp suất cần thiết.

Bơm bánh răng khác gì bơm ly tâm?

Việc lựa chọn giữa hai loại bơm cần dựa trên lưu lượng, áp suất, độ nhớt và đặc tính của chất lỏng thay vì chỉ dựa vào tên gọi của bơm.

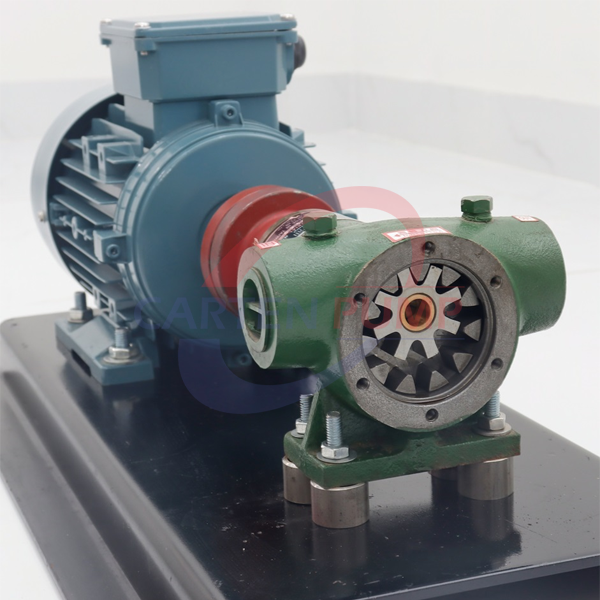

Bơm bánh răng Carten có những model nào?

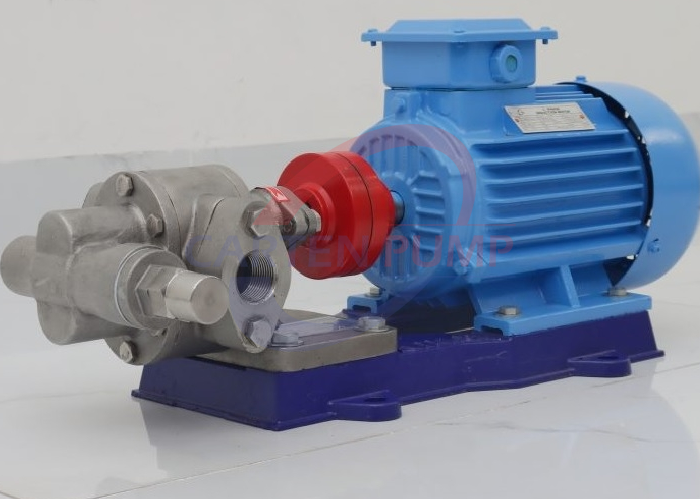

Dòng HLG Carten Pump được thiết kế theo nguyên lý bánh răng ăn khớp ngoài, phục vụ nhu cầu vận chuyển nhiều loại chất lỏng trong công nghiệp. Dải model đa dạng giúp lựa chọn lưu lượng và kích thước kết nối phù hợp với từng hệ thống.

Bơm có các lựa chọn về vật liệu đầu bơm và phớt, đáp ứng nhiều điều kiện sử dụng từ dầu, hóa chất đến các chất lỏng có độ nhớt cao. Carten Pump cung cấp dòng bơm bánh răng HLG với nhiều kích thước và lưu lượng khác nhau.

Tùy từng model, bơm bánh răng sẽ có các lựa chọn về vật liệu và phớt để đáp ứng những điều kiện sử dụng khác nhau của khách hàng.

Báo giá bơm bánh răng Carten

Carten Pump luôn tư vấn lựa chọn bơm bánh răng dựa trên điều kiện vận hành thực tế thay vì chỉ dựa vào lưu lượng danh nghĩa.

Khi yêu cầu báo giá, khách hàng nên cung cấp:

• Loại chất lỏng.
• Độ nhớt.
• Lưu lượng cần bơm.
• Áp suất làm việc.
• Nhiệt độ.
• Kích thước đường ống.
• Vật liệu mong muốn.
• Số lượng bơm.

Liên hệ Carten Pump để được tư vấn model và báo giá bơm bánh răng phù hợp với hệ thống của doanh nghiệp. Ngoài ra, chúng tôi còn cung cấp các dòng bơm cho ngành thực phẩm như: bơm cánh khế, bơm màng khí nén, bơm đồng hóa, bơm trục vít và các phụ kiện inox vi sinh và inox công nghiệp khác. Khách hàng có nhu cầu vui lòng liên hệ theo thông tin bên dưới:
