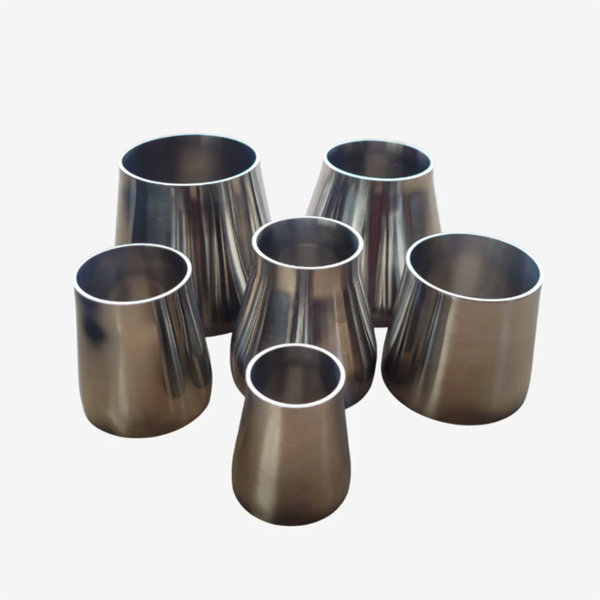

Giảm đồng tâm inox vi sinh
- Chất liệuInox 304 hoặc 316L
- Hình dạng đồng tâm hai đầu kết nối nằm trên cùng một trục tâm, phù hợp với hệ thống ống thẳng đứng
- Kiểu kết nối nối hàn (phổ biến) hoặc nối clamp (tháo lắp nhanh)
- Đa dạng từ DN15 đến DN100 (¼″ – 4″), kết nối từ ống lớn về ống nhỏ
- Phổ biến 25.4×19.05, 38.1×25.4, 50.8×38.1, 63.5×50.8, 76.2×50.8, 101.6×89 mm
- Đánh bóng gương hoặc bóng mờ, Ra ≤ 0.8μm
- Tiêu chuẩn SMS, DIN, 3A, ISO đáp ứng yêu cầu khắt khe ngành thực phẩm, dược phẩm
- Nhiệt độ làm việc 0 – 250°C
- Áp suất làm việc 0 – 5 Bar
- Chiều dài tổng thể (L) 80 – 109 mm
Giảm đồng tâm inox vi sinh (tiếng Anh: Sanitary Concentric Reducer) là một phụ kiện nối ống chuyên dụng dạng côn thu, có nhiệm vụ kết nối hai đường ống có kích thước khác nhau nhưng cùng nằm trên một trục tâm (đồng tâm). Sản phẩm được sử dụng để thay đổi kích thước đường ống một cách mượt mà, giúp điều chỉnh lưu lượng và áp suất dòng chảy trong hệ thống.
Điểm khác biệt của giảm đồng tâm so với giảm lệch tâm là hai đầu kết nối nằm trên cùng một trục thẳng hàng, giúp dòng chảy đi qua ổn định, ít bị xoáy và tổn thất áp suất thấp. Đây là lựa chọn phổ biến cho các hệ thống ống thẳng đứng hoặc các vị trí yêu cầu dòng chảy tập trung.
Sản phẩm thường được sử dụng trong các nhà máy chế biến thực phẩm, đồ uống, dược phẩm và các hệ thống công nghiệp yêu cầu tiêu chuẩn vệ sinh cao.
Phân loại theo kiểu kết nối
| Loại | Đặc điểm | Ứng dụng |
|---|---|---|

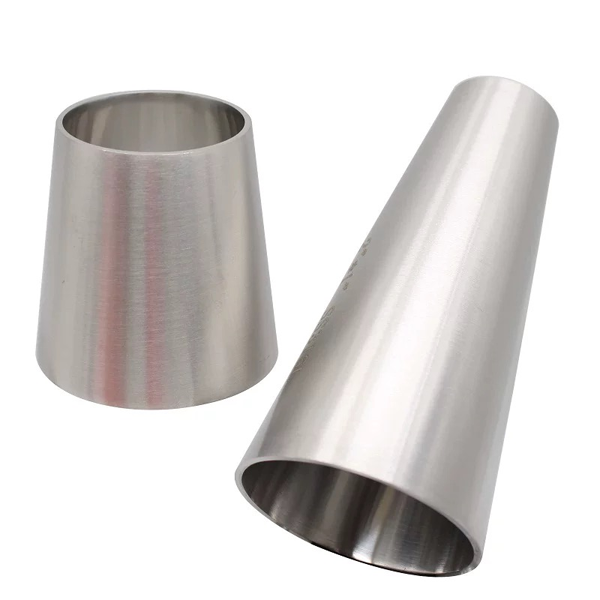

| Giảm đồng tâm nối hàn | Kết nối cố định bằng hàn giáp mí (Butt Weld) | Hệ thống ống cố định, ít tháo lắp, yêu cầu độ kín tuyệt đối |

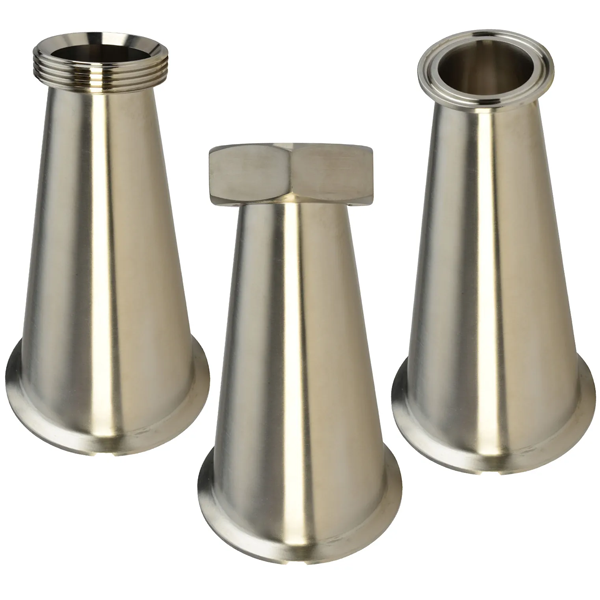

| Giảm đồng tâm nối clamp | Kết nối nhanh bằng cùm kẹp và gioăng | Hệ thống cần tháo lắp, vệ sinh thường xuyên |
Cấu tạo
Giảm đồng tâm inox vi sinh có cấu tạo đơn giản nhưng chính xác:

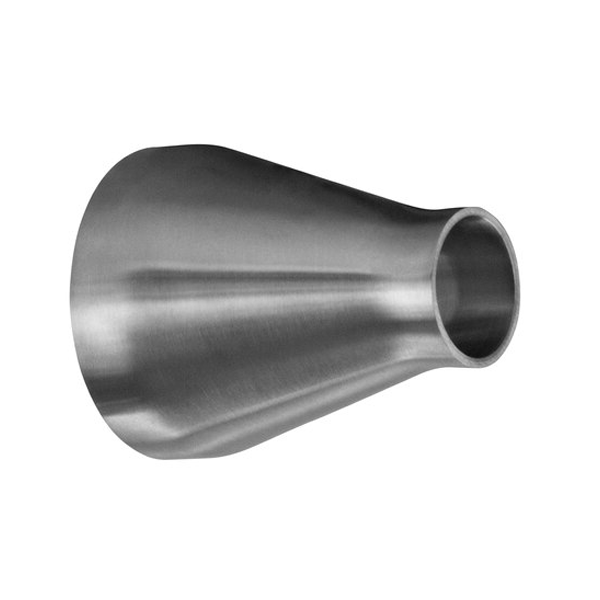

- Thân giảm: Dạng ống côn, một đầu lớn (D) và một đầu nhỏ (D2), được chế tạo từ inox 304 hoặc 316L.
- Đầu kết nối lớn: Kết nối với đường ống có kích thước lớn hơn.
- Đầu kết nối nhỏ: Kết nối với đường ống có kích thước nhỏ hơn.
- Bề mặt: Được đánh bóng trong và ngoài, đảm bảo bề mặt nhẵn mịn, không bám cặn.
Ưu điểm nổi bật
- Chuyển đổi kích thước mượt mà: Giúp kết nối hai đường ống có kích thước khác nhau mà không thay đổi hướng dòng chảy.
- Tổn thất áp suất thấp: Thiết kế đồng tâm giúp dòng chảy đi qua ổn định, ít bị xoáy.
- Chất liệu cao cấp: Inox 304/316L chống ăn mòn, chịu nhiệt và hóa chất tốt.
- Bề mặt siêu sạch: Đánh bóng đạt Ra ≤ 0.8μm, hạn chế bám cặn, vi khuẩn, dễ vệ sinh CIP/SIP.
- Đa dạng kiểu kết nối: Hàn cho kết nối cố định, kín tuyệt đối; Clamp cho tháo lắp nhanh, dễ bảo trì.
- Đa dạng tiêu chuẩn: Đáp ứng SMS, DIN, 3A, ISO, dễ dàng thay thế và tương thích.
- Chịu nhiệt và áp suất: Hoạt động ổn định ở nhiệt độ lên đến 250°C.
So sánh giảm đồng tâm và giảm lệch tâm
| Đặc điểm | Giảm đồng tâm | Giảm lệch tâm |
|---|---|---|
| Vị trí hai đầu | Cùng trục tâm | Lệch trục (một bên thẳng, một bên lệch) |
| Ứng dụng phù hợp | Hệ thống ống đứng, dòng chảy tập trung | Hệ thống ống nằm ngang, cần thoát nước |
| Khả năng thoát nước | Kém (dễ đọng nước ở đáy) | Tốt (nước thoát về phía lệch) |
| Tổn thất áp suất | Thấp hơn | Cao hơn |
Ứng dụng thực tế
Giảm đồng tâm inox vi sinh được sử dụng rộng rãi trong các hệ thống đường ống yêu cầu độ sạch và vệ sinh cao:
| Ngành | Ứng dụng cụ thể |
|---|---|
| Thực phẩm & đồ uống | Hệ thống đường ống sữa, bia, nước giải khát, thực phẩm chế biến |
| Dược phẩm | Hệ thống sản xuất thuốc, mỹ phẩm |
| Hóa chất | Hệ thống dẫn hóa chất, dung môi |
| Công nghệ sinh học | Hệ thống sản xuất các chế phẩm sinh học |
| Hệ thống CIP/SIP | Các hệ thống vệ sinh tại chỗ |
Vị trí lắp đặt điển hình:
- Kết nối giữa các đoạn ống có kích thước khác nhau
- Đầu vào/ra của bơm, van, bồn tank
- Các vị trí cần thay đổi lưu lượng hoặc áp suất dòng chảy
Lưu ý khi lựa chọn và lắp đặt
- Chọn đúng chất liệu: Inox 304 cho hệ thống thực phẩm thông thường; inox 316L cho môi trường hóa chất, nhiệt độ cao hoặc yêu cầu khắt khe.
- Chọn đúng kiểu kết nối: Hàn cho hệ thống cố định, ít tháo lắp; Clamp cho hệ thống cần vệ sinh, bảo trì thường xuyên.
- Chọn đúng kích thước: Đo chính xác đường kính ngoài của ống lớn và ống nhỏ.
- Chọn đúng tiêu chuẩn: SMS, DIN, 3A tùy theo yêu cầu hệ thống.
- Thi công hàn đúng kỹ thuật (nếu chọn loại hàn): Sử dụng công nghệ hàn TIG (GTAW), đảm bảo mối hàn mịn, không rỗ khí.
- Xử lý sau hàn (nếu chọn loại hàn): Mối hàn cần được đánh bóng và làm sạch để khôi phục bề mặt vi sinh.
Sản phẩm Giảm đồng tâm inox vi sinh hiện có sẵn với đầy đủ kích thước, chất liệu, kiểu kết nối và tiêu chuẩn. Quý khách có thể liên hệ để được tư vấn và báo giá chi tiết:
- Tình trạng hàng hóa: Có sẵn, giao hàng nhanh toàn quốc
- Bảo hành: 12 tháng
- Chứng từ: Đầy đủ CO/CQ, chứng nhận chất lượng
- Cam kết: Hoàn tiền nếu phát hiện hàng giả, hàng nhái, kém chất lượng
Sản phẩm được nhập khẩu và phân phối chính hãng, đáp ứng các tiêu chuẩn khắt khe nhất trong ngành thực phẩm, dược phẩm và đồ uống.
