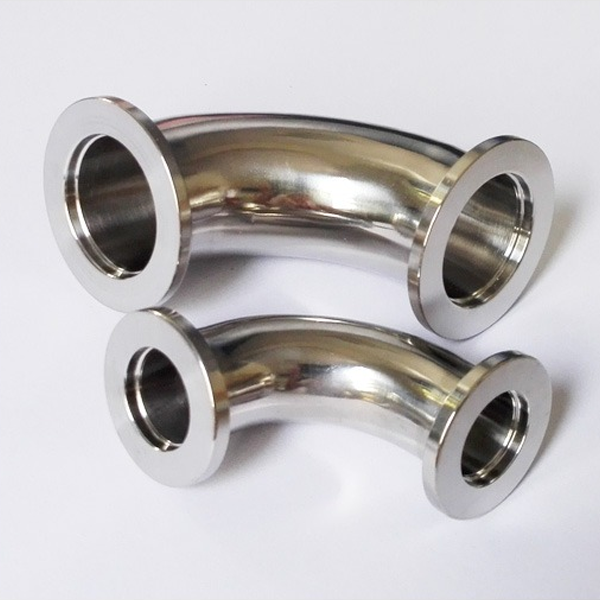

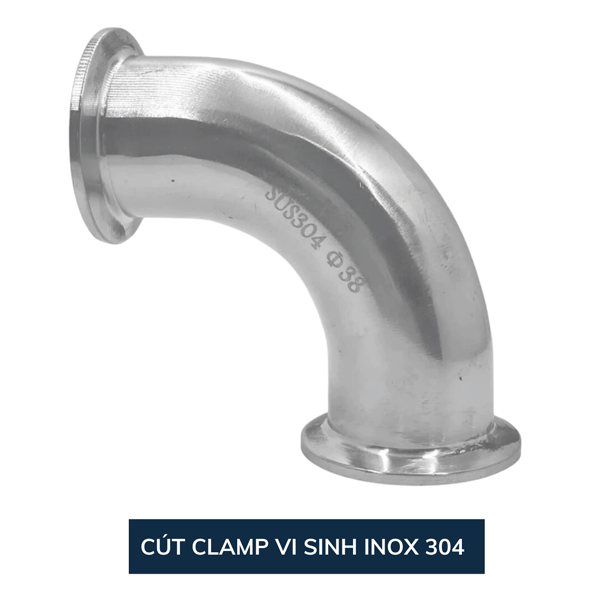

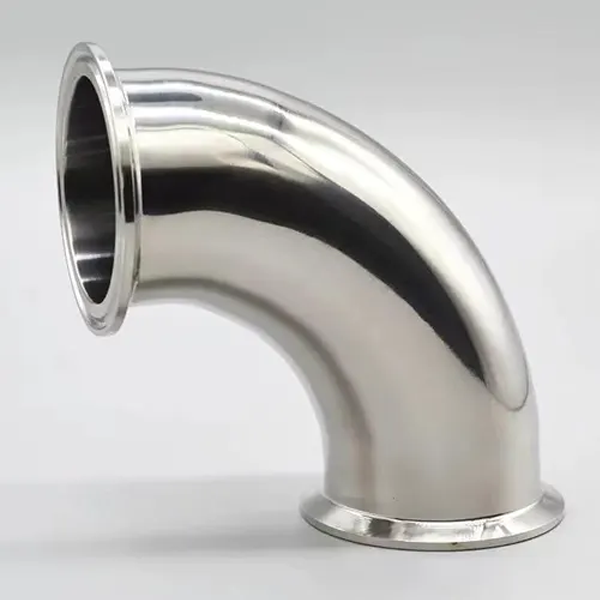

Co 90 Inox vi sinh nối clamp

Co 90 Inox vi sinh nối clamp (còn gọi là Cút 90 độ vi sinh dạng clamp, Sanitary 90° Clamp Elbow) là một phụ kiện quan trọng và được sử dụng phổ biến nhất trong hệ thống đường ống vi sinh. Sản phẩm có hình dạng cong với góc uốn 90 độ, có nhiệm vụ thay đổi hướng dòng chảy của lưu chất một góc vuông, giúp bố trí đường ống linh hoạt trong không gian hạn chế.

Điểm khác biệt của sản phẩm này so với các loại co hàn là 2 đầu kết nối clamp một hệ thống kẹp nhanh sử dụng cùm kẹp và gioăng làm kín, cho phép tháo lắp dễ dàng, không cần hàn, rất thuận tiện cho việc kiểm tra, vệ sinh và bảo trì hệ thống mà không cần cắt ống hay gia công lại.

Co 90 clamp là lựa chọn hàng đầu tại các vị trí cần chuyển hướng dòng chảy vuông góc, đặc biệt là các hệ thống yêu cầu vệ sinh thường xuyên, thay đổi cấu trúc đường ống linh hoạt hoặc tại các khu vực cần tháo lắp thiết bị định kỳ.

Cấu tạo và nguyên lý hoạt động

Co 90 clamp inox vi sinh được gia công liền khối từ ống inox vi sinh cao cấp bằng công nghệ uốn CNC chính xác. Sản phẩm có cấu tạo bao gồm:

• Thân co: Dạng ống uốn cong góc 90° với bán kính uốn tiêu chuẩn (R = 1.5D – 2D), được chế tạo từ inox 304 hoặc 316L, thành ống dày phù hợp với tiêu chuẩn vi sinh.
• Hai đầu kết nối clamp: Mỗi đầu được gia công thành mặt bích clamp (ferrule) để kết nối với các phụ kiện khác thông qua cùm kẹp và gioăng.
• Bề mặt: Được đánh bóng gương (mirror polish) cả bên trong và bên ngoài, đạt độ nhám Ra ≤ 0.8μm, đảm bảo bề mặt nhẵn mịn, không bám cặn, vi khuẩn.

Nguyên lý hoạt động

• Khi lưu chất (chất lỏng, khí nén hoặc hơi sạch) đi qua co 90°, hướng dòng chảy sẽ được thay đổi một góc 90° (vuông góc).
• Nhờ bán kính cong tiêu chuẩn và bề mặt nhẵn mịn, dòng chảy di chuyển ổn định, hạn chế tối đa hiện tượng xoáy dòng, giảm tổn thất áp suất và không tạo ra vùng chết những điểm có thể tích tụ cặn bẩn hoặc vi khuẩn.

Ưu điểm nổi bật

• Góc uốn 90° chính xác: Là góc uốn phổ biến nhất, giúp bố trí đường ống linh hoạt trong không gian, tiết kiệm diện tích lắp đặt.
• Bán kính uốn tiêu chuẩn: Đảm bảo lưu lượng ổn định, giảm thiểu tổn thất áp suất và hạn chế tụ cặn.
• Tháo lắp nhanh chóng: Kết nối clamp giúp lắp đặt và tháo rời dễ dàng, không cần hàn, tiết kiệm thời gian bảo trì và vệ sinh.
• Bề mặt siêu sạch: Đánh bóng gương cả trong và ngoài, hạn chế bám bẩn, vi khuẩn, dễ vệ sinh, đáp ứng yêu cầu CIP/SIP.
• Chất liệu cao cấp: Inox 304/316L chống ăn mòn, chịu nhiệt và hóa chất tốt. Inox 316L chứa Molypden (Mo), tăng khả năng chống ăn mòn trong môi trường axit nhẹ và hóa chất.
• Đa dạng tiêu chuẩn: Đáp ứng các tiêu chuẩn DIN, SMS, 3A, ISO, dễ dàng thay thế và tương thích với các phụ kiện vi sinh khác.
• Chịu nhiệt và áp suất tốt: Hoạt động ổn định ở nhiệt độ -20°C đến 200°C và áp suất lên đến 16 bar.
• Thiết kế chuẩn vi sinh: Không có góc chết, không tích tụ vi khuẩn, phù hợp với các hệ thống yêu cầu vô trùng.

So sánh Co 90° Clamp và Co 90° Hàn

Ứng dụng thực tế

Co 90 Clamp Inox vi sinh được sử dụng rộng rãi trong các hệ thống đường ống yêu cầu độ sạch và vệ sinh cao, đặc biệt tại các vị trí cần bẻ góc vuông và cần tháo lắp thường xuyên:

Vị trí lắp đặt điển hình:

• Bẻ góc 90° tại các ngã rẽ đường ống
• Bố trí đường ống trong không gian hẹp
• Kết nối đường ống vào các thiết bị (bồn tank, van, bơm, bộ lọc, kính quan sát)
• Tại các vị trí yêu cầu tháo lắp thường xuyên để vệ sinh, kiểm tra hoặc thay đổi cấu trúc
• Lắp đặt tại các vị trí cần thay đổi hướng ống từ phương ngang sang phương đứng và ngược lại

Lợi ích khi sử dụng

• Tiết kiệm thời gian bảo trì: Tháo lắp nhanh nhờ kết nối clamp, giúp rút ngắn thời gian dừng hệ thống để vệ sinh hoặc sửa chữa, tăng hiệu suất vận hành.
• Đảm bảo vệ sinh an toàn: Bề mặt bóng mịn, dễ vệ sinh, đáp ứng tiêu chuẩn vệ sinh nghiêm ngặt, phù hợp với các ngành thực phẩm và dược phẩm.
• Độ bền vượt trội: Khả năng chống ăn mòn và chịu nhiệt tốt, kéo dài tuổi thọ hệ thống, giảm chi phí thay thế.
• Linh hoạt trong thiết kế: Có thể dễ dàng thay đổi cấu trúc đường ống mà không cần gia công lại, thích ứng nhanh với thay đổi quy trình sản xuất.
• Tiết kiệm chi phí lắp đặt: Không cần thiết bị hàn và nhân công hàn, giảm chi phí lắp đặt ban đầu và thời gian đưa hệ thống vào vận hành.
• Ứng dụng đa dạng: Phù hợp với nhiều ngành công nghiệp và nhiều loại lưu chất khác nhau.

Lưu ý khi lựa chọn và lắp đặt

• Chọn đúng chất liệu:
  • Inox 304: Phù hợp với hệ thống thực phẩm, nước, đồ uống, nhiệt độ vừa phải.
  • Inox 316L: Phù hợp với môi trường hóa chất, axit nhẹ, nước muối, nhiệt độ cao, ngành dược phẩm yêu cầu khắt khe, hệ thống CIP/SIP.
• Chọn đúng kích thước: Đo chính xác đường kính ống và tiêu chuẩn kết nối (DIN, SMS, 3A) để đảm bảo tương thích.
• Chọn đúng loại gioăng: Silicone (nhiệt độ -40°C đến +200°C), EPDM (nhiệt độ -40°C đến +150°C) hay PTFE (nhiệt độ -190°C đến +260°C) tùy theo nhiệt độ và loại lưu chất.
• Kiểm tra gioăng trước khi lắp: Đảm bảo gioăng còn tốt, không bị rách, biến dạng hay cứng hóa do tiếp xúc với hóa chất.
• Siết clamp đúng lực: Không siết quá chặt gây biến dạng gioăng hoặc quá lỏng gây rò rỉ. Nên sử dụng dụng cụ đo mô-men xoắn để đảm bảo lực siết chuẩn.
• Vệ sinh bề mặt ferrule: Làm sạch bề mặt tiếp xúc của ferrule trước khi lắp để gioăng tiếp xúc tốt, tránh rò rỉ.

Sản phẩm Co 90 Inox vi sinh nối clamp hiện có sẵn với đầy đủ kích thước, chất liệu, bán kính uốn và tiêu chuẩn. Quý khách có thể liên hệ để được tư vấn và báo giá chi tiết:

• Tình trạng hàng hóa: Có sẵn tại kho, giao hàng nhanh toàn quốc
• Bảo hành: 12 tháng
• Chứng từ: Đầy đủ CO/CQ, giấy chứng nhận nguồn gốc xuất xứ, kiểm định vật liệu (Mill Test Certificate), chứng nhận chất lượng (3A, FDA)
• Cam kết: Hoàn tiền nếu phát hiện hàng giả, hàng nhái, kém chất lượng

Sản phẩm được nhập khẩu và phân phối chính hãng, đáp ứng các tiêu chuẩn khắt khe nhất trong ngành thực phẩm, dược phẩm và đồ uống.
