Các kiểu kết nối ống inox vi sinh thường gặp trong thực tế thi công
Nhiều khách hàng mới tìm hiểu về hệ thống inox vi sinh thường nghĩ đơn giản là "mua ống về rồi nối lại với nhau". Nhưng thực tế, một tuyến ống vi sinh hoàn chỉnh gần như không bao giờ chỉ dùng một kiểu nối duy nhất. Đoạn ống chạy dài, ít đụng tới thì cần mối nối cố định, chắc chắn. Còn những chỗ lắp van, lắp bơm, lắp vào bồn chứa hay thiết bị lọc thì lại cần tháo ra lắp vào thường xuyên để vệ sinh, bảo dưỡng. Vì đặc thù đó, hệ thống ống vi sinh thường phối hợp nhiều kiểu kết nối khác nhau trên cùng một tuyến. Bài viết này sẽ đi qua từng kiểu kết nối phổ biến nhất hiện nay, cách chúng làm kín, nơi nên dùng và những điều cần tránh khi lựa chọn.
Vì sao một hệ thống ống vi sinh cần nhiều kiểu kết nối khác nhau?
Yêu cầu vệ sinh trong ngành thực phẩm, dược phẩm hay mỹ phẩm không cho phép đường ống có khe hở, góc chết hay bề mặt gồ ghề bên trong đây là những nơi vi sinh vật có thể tích tụ. Nhưng đồng thời, các thiết bị như van, bơm, cảm biến hay bồn chứa lại bắt buộc phải tháo ra định kỳ để làm sạch (CIP/SIP) hoặc thay thế khi hỏng.
Hai yêu cầu này mâu thuẫn nhau: một bên cần kín tuyệt đối và liền mạch, một bên cần tháo lắp nhanh. Đó là lý do ngành công nghiệp vi sinh phát triển song song nhiều kiểu kết nối, mỗi kiểu giải quyết tốt một nhóm yêu cầu riêng.

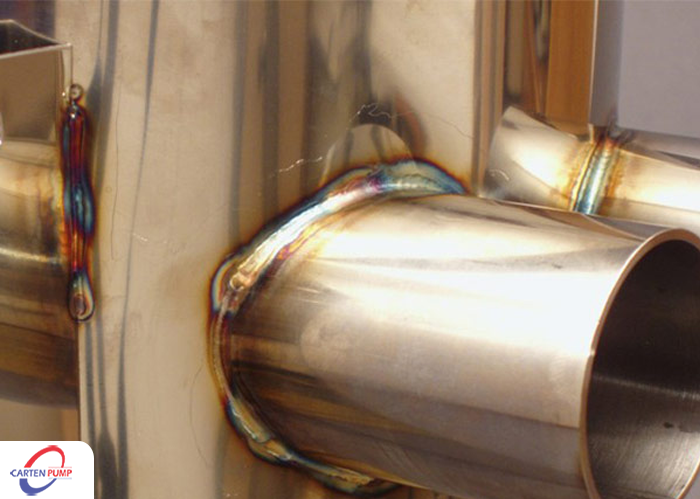

Mối hàn vi sinh - kiểu kết nối cố định
Đây là kiểu kết nối đơn giản nhất về mặt cấu tạo, hai đầu ống (hoặc ống với phụ kiện như cút, tê, côn) được hàn liền lại với nhau, tạo thành một khối liên tục không có khe nối.
Vì không có gioăng hay chi tiết rời, mối hàn gần như không có nguy cơ rò rỉ nếu thi công đúng kỹ thuật. Đây cũng là kiểu kết nối tiết kiệm chi phí phụ kiện nhất, phù hợp cho các đoạn ống chạy dài, ít khi cần can thiệp.
Lưu ý: Chất lượng đường hàn, đặc biệt là mặt trong của mối hàn, quyết định toàn bộ độ an toàn vệ sinh của đoạn ống đó. Nếu thợ hàn tay nghề kém khiến mối hàn bị lồi, rỗ hoặc cháy xém, chính vị trí đó sẽ trở thành nơi bám cặn, khó làm sạch dù bên ngoài nhìn rất phẳng phiu. Vì vậy, với các dự án nhà máy dược hoặc thực phẩm, người ta thường yêu cầu hàn tự động (orbital welding) và kiểm tra bằng nội soi (boroscope) để đảm bảo mặt trong đạt tiêu chuẩn.

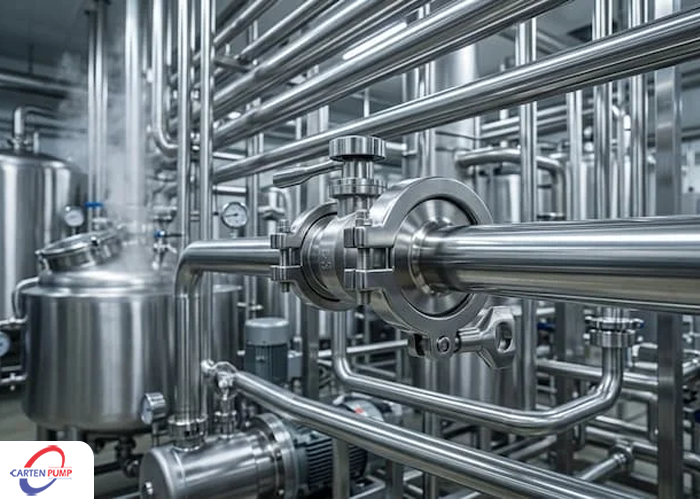

Kết nối clamp (ferrule) — tháo lắp nhanh, dùng phổ biến nhất
Nếu mối hàn là kết nối vĩnh viễn thì clamp lại là kiểu ngược lại hoàn toàn có thể tháo ra lắp vào chỉ trong vài giây, không cần dụng cụ chuyên dụng.
Cấu tạo một bộ clamp gồm ba phần: hai đầu ferrule (được hàn sẵn vào ống hoặc thiết bị), một gioăng làm kín kẹp giữa hai ferrule, và một cùm kim loại bên ngoài để siết ép chúng lại với nhau. Chỉ cần nới cùm là tháo được ngay, rất tiện cho việc vệ sinh, kiểm tra hoặc thay thế thiết bị.
Chính vì sự tiện lợi này, clamp trở thành kiểu kết nối xuất hiện nhiều nhất tại các điểm nối với van, bơm, đồng hồ đo, thiết bị lọc hay các đầu vào/ra của bồn tank. Tuy nhiên, độ kín của clamp phụ thuộc hoàn toàn vào gioăng, nếu gioăng sai kích thước, sai vật liệu hoặc đã lão hóa mà không thay, mối nối sẽ rò rỉ dù cùm đã siết chặt. Một lưu ý khác là ba thành phần (ferrule, gioăng, cùm) phải cùng một hệ tiêu chuẩn kích thước, không thể lắp lẫn giữa các hệ khác nhau.

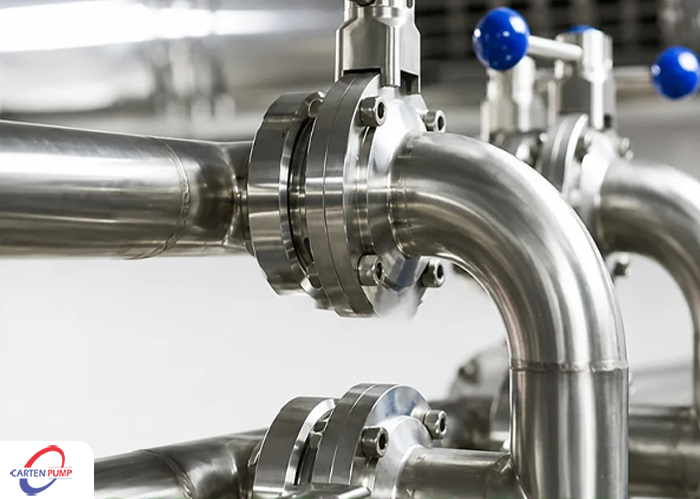

Kết nối rắc co vi sinh
Rắc co vi sinh là lựa chọn dành cho những vị trí cần tháo được, nhưng không đòi hỏi tháo lắp liên tục như clamp. Bộ rắc co gồm đầu đực, đầu cái và một đai ốc xoay để siết chặt, kèm gioăng làm kín bên trong.
So với clamp, thao tác tháo lắp rắc co chậm hơn vì phải vặn đai ốc thay vì chỉ mở cùm, nhưng bù lại kết nối gọn hơn, không có phần cùm cồng kềnh nhô ra ngoài. Kiểu này thường xuất hiện trong các hệ ống theo tiêu chuẩn châu Âu như DIN hay SMS, ở những vị trí chỉ cần tháo theo định kỳ bảo trì, không phải tháo hàng ngày.
Một điều dễ gây nhầm lẫn là rắc co vi sinh trông khá giống rắc co dùng trong đường ống công nghiệp thông thường, nhưng hai loại này khác nhau về kiểu làm kín, độ nhẵn bề mặt tiếp xúc và mục đích sử dụng. Không nên thay thế lẫn nhau vì rắc co công nghiệp thường không đáp ứng được yêu cầu vệ sinh của ngành thực phẩm, dược phẩm.

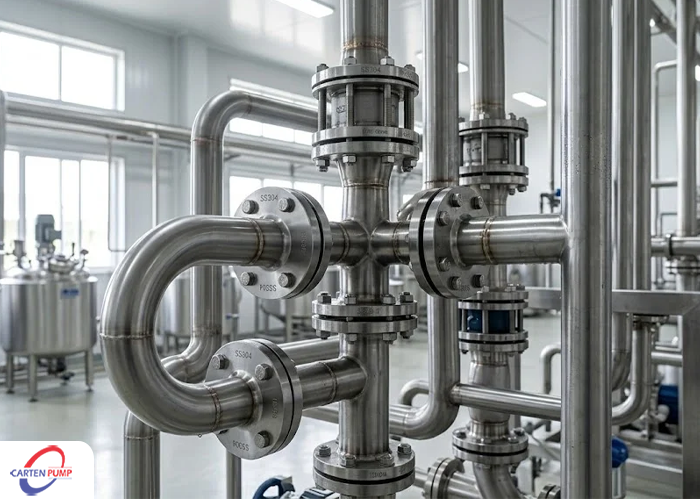

Kết nối mặt bích vi sinh
Ở những điểm cần liên kết chắc chắn như miệng bồn tank cỡ lớn, cụm thiết bị cố định, hoặc đường ống có đường kính lớn mặt bích vi sinh là lựa chọn phù hợp hơn cả clamp lẫn rắc co.
Bộ mặt bích gồm hai mặt bích đối xứng, một gioăng dạng O-ring nằm giữa, và hệ bu lông siết chặt xung quanh chu vi. Vì có nhiều điểm siết (bu lông) thay vì chỉ một điểm như clamp, lực ép được phân bố đều hơn, phù hợp với đường ống lớn hoặc vị trí chịu áp lực, rung động cao.
Nhược điểm là thao tác tháo lắp mất thời gian hơn nhiều so với clamp, vì phải tháo/siết nhiều bu lông. Ngoài ra người dùng cũng cần phân biệt rõ mặt bích vi sinh với các loại mặt bích công nghiệp theo tiêu chuẩn JIS, BS hay ANSI. Các tiêu chuẩn này khác nhau về kích thước, độ dày và bề mặt tiếp xúc, không dùng thay thế cho nhau được.
Bảng so sánh nhanh bốn kiểu kết nối
| Kiểu kết nối | Cách làm kín | Tốc độ tháo lắp | Vị trí phù hợp |
| Hàn vi sinh | Chính mối hàn, không có gioăng | Không tháo được | Tuyến ống chính, đoạn cố định lâu dài |
| Clamp (ferrule) | Gioăng kẹp giữa, siết bằng cùm | Rất nhanh, vài giây | Van, bơm, thiết bị lọc, điểm cần vệ sinh thường xuyên |
| Rắc co vi sinh | Gioăng ép bằng đai ốc xoay | Trung bình | Hệ DIN/SMS, vị trí tháo theo định kỳ |
| Mặt bích vi sinh | O-ring ép bằng hệ bu lông | Chậm nhất | Bồn tank lớn, ống cỡ lớn, vị trí chịu áp lực cao |
Cách chọn kết nối phù hợp cho từng vị trí trong hệ thống
Việc chọn sai kiểu kết nối không chỉ gây tốn kém khi phải thay lại, mà còn tiềm ẩn nguy cơ rò rỉ hoặc tồn đọng vi sinh vật trong quá trình vận hành thực tế. Dưới đây là những yếu tố cần xác định trước khi chọn:
- Hệ tiêu chuẩn của toàn hệ thống: DIN, SMS, 3A, ISO hay ASTM A270 mỗi hệ có kích thước ống, ferrule, gioăng riêng, không tương thích lẫn nhau dù nhìn bề ngoài tương tự.
- Tần suất tháo lắp thực tế tại vị trí đó: đoạn ống gần như không đụng tới thì nên hàn; vị trí vệ sinh hàng ngày nên dùng clamp; vị trí bảo trì theo chu kỳ có thể dùng rắc co.
- Đường kính ngoài và độ dày thành ống: ống vi sinh được chọn theo OD (đường kính ngoài) chứ không theo size DN như ống công nghiệp, nên cần đối chiếu đúng bảng quy cách trước khi đặt hàng.
- Vật liệu gioăng phù hợp với môi chất và nhiệt độ: EPDM, Silicone hay PTFE mỗi loại có giới hạn nhiệt độ và khả năng kháng hóa chất khác nhau; chọn sai vật liệu khiến gioăng nhanh chai cứng hoặc biến dạng.
- Tính đồng bộ giữa các chi tiết: ống, van, phụ kiện, ferrule, gioăng và bu lông nên cùng một hệ tiêu chuẩn ngay từ đầu để tránh phải gia công hoặc đặt hàng bổ sung khi thi công.
Kết luận
Bốn kiểu kết nối hàn, clamp, rắc co và mặt bích vi sinh mỗi kiểu kết nối phù hợp với một vị trí khác nhau trên hệ thống. Hàn dùng cho phần cố định, clamp cho phần cần vệ sinh thường xuyên, rắc co cho phần tháo định kỳ, còn mặt bích dành cho các vị trí chịu lực lớn hoặc đường kính lớn.
Điều quan trọng nhất khi lựa chọn không phải là kiểu dáng bên ngoài, mà là sự đồng bộ về tiêu chuẩn, kích thước và vật liệu gioăng giữa tất cả các chi tiết trong hệ thống. Xác định đúng ngay từ khâu thiết kế sẽ giúp việc thi công, vận hành và vệ sinh về sau thuận lợi hơn rất nhiều.
