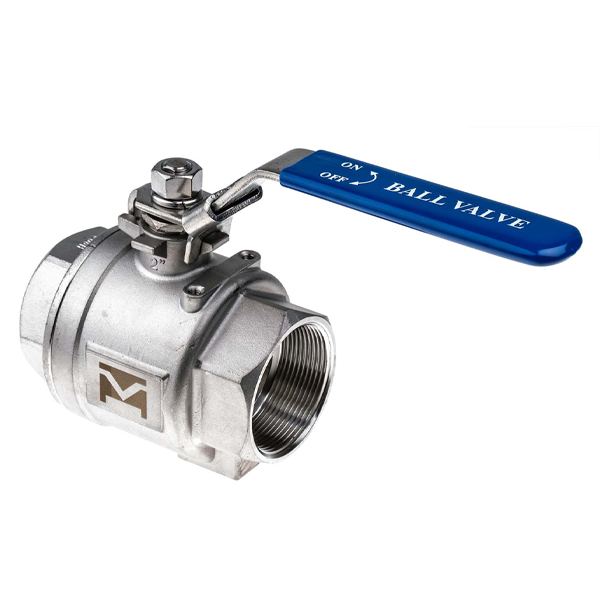

Van bi Inox 2 thân

Van bi inox 2 thân là thiết bị dùng để đóng/mở và kiểm soát dòng chảy trong hệ thống đường ống. Van được chế tạo từ inox có khả năng chống gỉ sét và ăn mòn tốt, phù hợp sử dụng trong các hệ thống nước, thực phẩm, hóa chất và nhiều ứng dụng công nghiệp khác. Với thiết kế thân gồm 2 phần ghép lại, van có kết cấu chắc chắn, thuận tiện cho việc lắp đặt, tháo rời và bảo trì. Tay gạt giúp thao tác đóng mở nhanh chóng, đồng thời van có khả năng đáp ứng tốt các yêu cầu về áp suất và nhiệt độ trong phạm vi thiết kế. Nhờ độ bền cao, khả năng làm kín tốt và chi phí hợp lý, van bi inox 2 thân là lựa chọn phổ biến cho nhiều hệ thống đường ống.

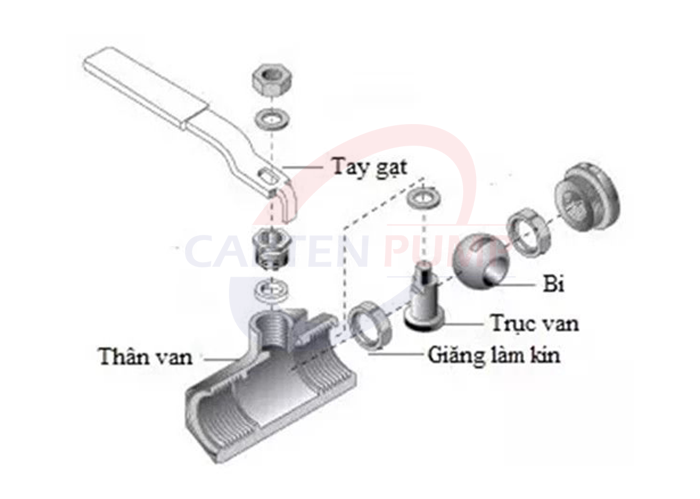

Cấu tạo van bi inox 2 thân

Một van bi inox 2 thân thông thường gồm nhiều bộ phận chính, trong đó mỗi bộ phận đảm nhiệm một chức năng riêng.

Thân van

• Thân van được chia thành 2 phần, đây cũng là đặc điểm tạo nên tên gọi van bi 2 thân. Thân van thường được chế tạo bằng inox 304 hoặc inox 316.
• Thân có nhiệm vụ bảo vệ các bộ phận bên trong và chịu áp lực của môi chất trong đường ống.
• Tùy thiết kế, hai phần thân có thể được liên kết với nhau bằng ren hoặc phương pháp lắp ghép tương ứng với từng dòng sản phẩm.

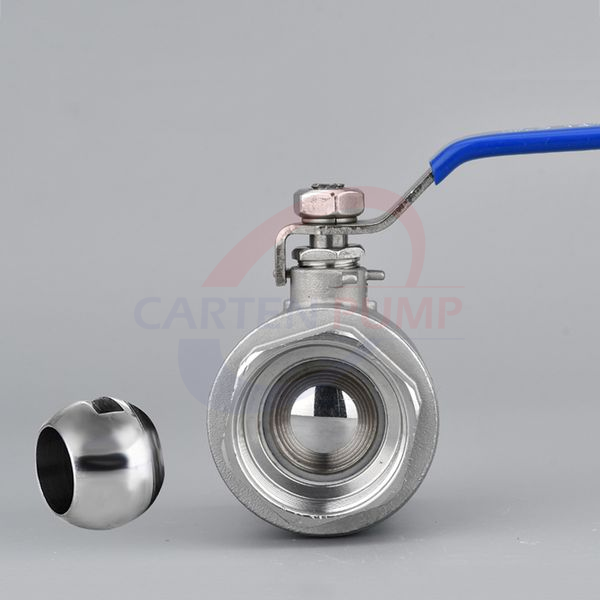

Bi van

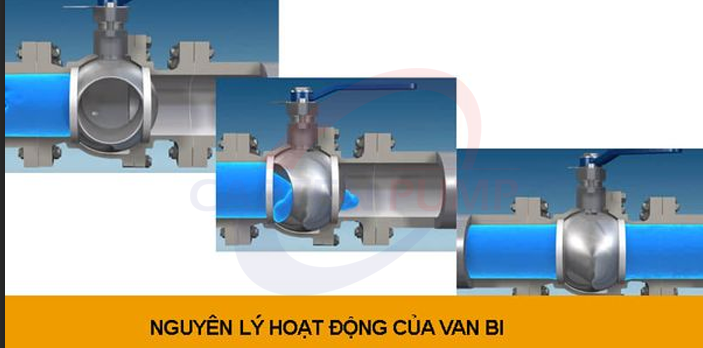

Bi van là bộ phận quan trọng nhất trong cơ cấu đóng mở. Đây là một viên bi kim loại có lỗ xuyên tâm. Khi bi xoay, vị trí của lỗ sẽ thay đổi:

• Mở van: lỗ trên bi nằm thẳng với đường ống.
• Đóng van: lỗ trên bi xoay vuông góc với đường ống.
• Góc xoay: thông thường khoảng 90°.

Thiết kế này giúp van có khả năng đóng mở nhanh và phù hợp với các hệ thống yêu cầu thao tác thường xuyên.

Trục van

• Trục van kết nối tay gạt với bi van. Khi người vận hành xoay tay gạt, lực được truyền qua trục để làm bi van xoay theo.
• Trục van thường được thiết kế để đảm bảo khả năng vận hành ổn định và hạn chế rò rỉ ra bên ngoài.

Tay gạt

• Tay gạt là bộ phận dùng để điều khiển van bằng tay. Người vận hành chỉ cần xoay tay gạt một góc khoảng 90° để chuyển trạng thái từ đóng sang mở hoặc ngược lại.
• Một số dòng van có tay gạt bọc nhựa hoặc vật liệu khác để tăng khả năng cầm nắm và hạn chế nóng tay trong điều kiện sử dụng phù hợp.

Gioăng làm kín

• Gioăng có nhiệm vụ tạo độ kín giữa các bộ phận của van và hạn chế rò rỉ môi chất.
• Vật liệu gioăng phụ thuộc vào thiết kế và mục đích sử dụng. PTFE là một loại vật liệu làm kín được sử dụng phổ biến trong nhiều dòng van bi.

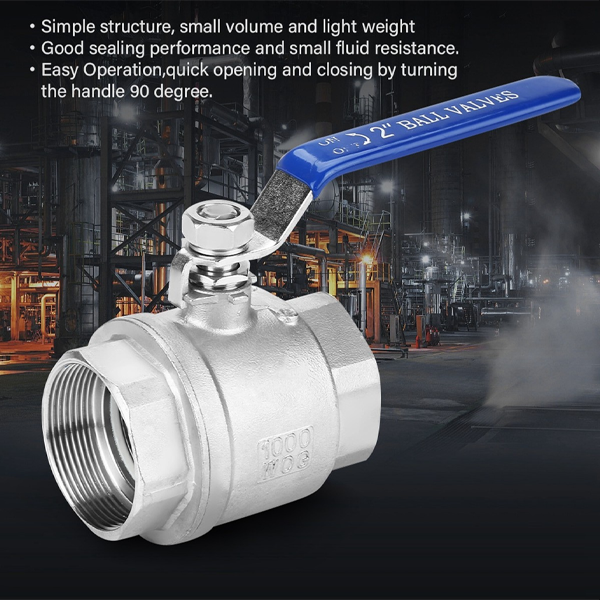

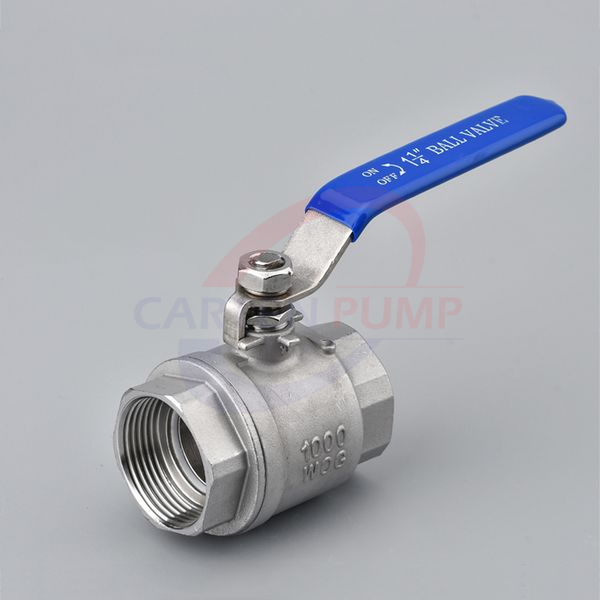

Đặc điểm nổi bật của van bi inox 2 thân

Van bi inox 2 thân sở hữu nhiều ưu điểm nổi bật, phù hợp với nhiều hệ thống đường ống công nghiệp:

• Chất liệu inox bền chắc, khả năng chịu lực và chịu nhiệt tốt.
• Chống gỉ sét, ăn mòn tốt, phù hợp với nhiều loại môi trường làm việc.
• Đóng mở nhanh chóng nhờ cơ chế xoay bi 90°.
• Độ kín cao, hạn chế tình trạng rò rỉ môi chất khi van đóng.
• Thiết kế nhỏ gọn, không chiếm nhiều không gian lắp đặt.
• Dễ dàng vận hành, thao tác đóng mở đơn giản bằng tay gạt.
• Dễ lắp đặt và bảo trì, thuận tiện cho việc kiểm tra, thay thế khi cần.
• Có nhiều kích thước, kiểu kết nối và vật liệu inox 304, inox 316, đáp ứng đa dạng nhu cầu sử dụng.

•

Van bi inox 2 thân có những loại nào?

Van bi inox 2 thân có thể được phân loại dựa trên nhiều tiêu chí khác nhau.

Phân loại theo kiểu kết nối

Van bi inox 2 thân có thể sử dụng nhiều kiểu kết nối, trong đó phổ biến có:

• Van bi inox 2 thân nối ren.
• Van bi inox 2 thân ren trong.
• Van bi inox 2 thân ren ngoài.
• Van bi inox 2 thân nối hàn.
• Một số thiết kế kết nối khác tùy tiêu chuẩn và nhà sản xuất.

Trong các hệ thống đường ống dân dụng và công nghiệp nhẹ, loại nối ren được sử dụng khá phổ biến nhờ thuận tiện cho việc lắp đặt.

Phân loại theo số ngã

Van bi inox 2 thân thường gặp nhất là loại 2 ngã, gồm một cửa vào và một cửa ra.

Ngoài ra, van bi còn có các thiết kế nhiều ngã phục vụ những yêu cầu phân chia hoặc chuyển hướng dòng chảy đặc biệt.

Van bi inox 2 thân và van bi inox 3 thân khác nhau thế nào?

• Van bi inox 2 thân và 3 thân đều sử dụng cơ chế bi xoay để đóng mở dòng chảy. Sự khác biệt chính nằm ở kết cấu thân van.
• Van bi inox 2 thân có thân gồm hai phần. Thiết kế này đơn giản, phổ biến và thường có mức giá dễ tiếp cận.
• Van bi inox 3 thân có thân gồm ba phần. Thiết kế nhiều mảnh giúp việc tháo lắp, kiểm tra hoặc bảo trì một số bộ phận thuận tiện hơn.

Việc lựa chọn 2 thân hay 3 thân phụ thuộc vào yêu cầu của hệ thống, không phải cứ 3 thân là luôn tốt hơn 2 thân.

Nếu hệ thống cần một loại van đóng mở thông dụng, nhỏ gọn và tối ưu chi phí, van bi inox 2 thân thường là lựa chọn phù hợp.

Nếu hệ thống yêu cầu khả năng tháo lắp, bảo trì thuận tiện hoặc có những yêu cầu kỹ thuật riêng, van bi inox 3 thân có thể được cân nhắc.

Ứng dụng của van bi inox 2 thân

Van bi inox 2 thân được sử dụng phổ biến trong nhiều hệ thống:

• Hệ thống cấp thoát nước và xử lý nước.
• Hệ thống khí nén, khí công nghiệp.
• Đường ống dẫn dầu, nhiên liệu.
• Hệ thống hóa chất và chất lỏng công nghiệp.
• Ngành thực phẩm, đồ uống.
• Hệ thống PCCC và các đường ống công nghiệp.
• Dùng để đóng/mở, cô lập dòng chảy trong đường ống.

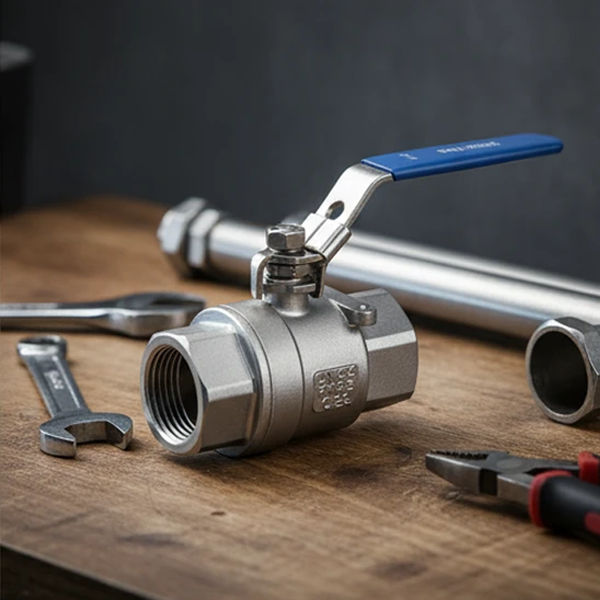

Hướng dẫn lắp đặt van bi inox 2 thân

Trước khi lắp đặt, cần kiểm tra kích thước, kiểu kết nối và tình trạng van. Đường ống cũng cần được vệ sinh để loại bỏ bụi bẩn, mạt kim loại hoặc các vật thể có thể gây ảnh hưởng đến bi và gioăng.

Đối với van nối ren, cần sử dụng vật liệu làm kín phù hợp và siết van đúng cách. Không nên dùng lực quá lớn vì có thể làm hư hỏng ren hoặc thân van.

Sau khi lắp đặt, nên kiểm tra khả năng đóng mở tay gạt và tiến hành thử kín ở điều kiện phù hợp trước khi đưa hệ thống vào vận hành chính thức.

Trong quá trình vận hành, không nên dùng van bi như một thiết bị điều tiết lưu lượng liên tục nếu nhà sản xuất không cho phép. Việc để bi van ở trạng thái mở một phần trong thời gian dài có thể làm tăng nguy cơ ảnh hưởng đến bề mặt bi và gioăng.

Van bi inox 2 thân giá bao nhiêu?

Nếu mua số lượng lớn cho công trình hoặc nhà máy, khách hàng nên cung cấp kích thước, vật liệu, môi chất, áp suất và số lượng để nhà cung cấp tư vấn đúng sản phẩm và báo giá chính xác.

Mua van bi inox 2 thân ở đâu?

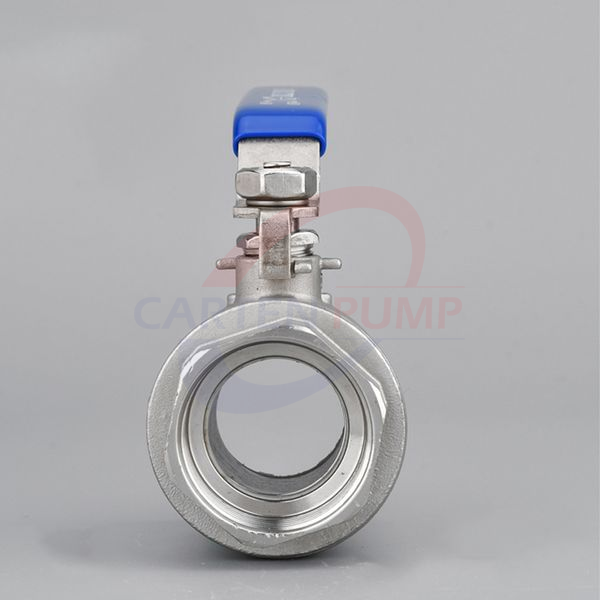

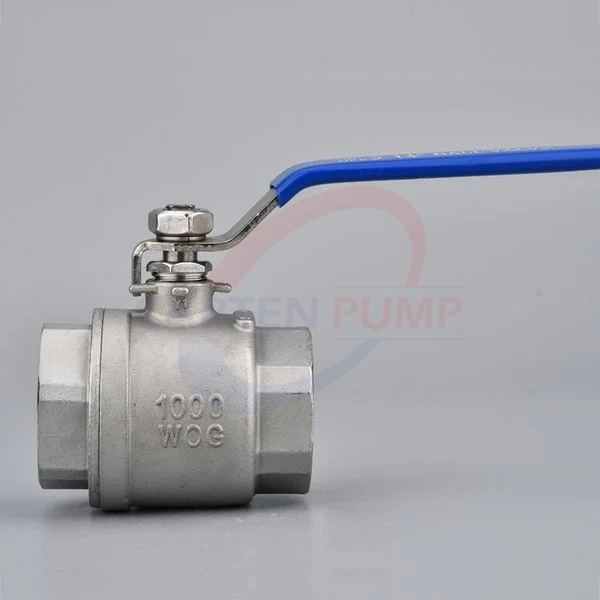

Nếu bạn đang tìm mua van bi inox 2 thân chất lượng, có thể tham khảo Carten Pumps Vietnam. Carten hiện cung cấp van bi inox 2 thân mã CTP-180, thuộc nhóm phụ kiện inox công nghiệp của hãng.

Carten Pumps Vietnam chuyên cung cấp bơm công nghiệp, phụ kiện inox vi sinh và phụ kiện inox công nghiệp cho các ngành thực phẩm, đồ uống, hóa chất, dược phẩm và sản xuất công nghiệp.

Khách hàng có nhu cầu mua van bi inox 2 thân Carten có thể liên hệ để được tư vấn về kích thước, vật liệu inox, kiểu kết nối và báo giá phù hợp với hệ thống.
