Các lỗi thường gặp ở van bi inox: Nguyên nhân, dấu hiệu & cách khắc phục
Van bi inox là loại van công nghiệp được sử dụng phổ biến trong các hệ thống đường ống dẫn nước, khí nén, hóa chất và thực phẩm nhờ khả năng đóng-mở nhanh chỉ với 1/4 vòng quay, độ kín cao và khả năng chống ăn mòn vượt trội. Với kết cấu đơn giản nhưng hiệu quả, van bi inox mang lại độ bền và độ tin cậy cao trong nhiều ứng dụng công nghiệp. Tuy nhiên, dù sở hữu ưu điểm chống ăn mòn tốt, van bi inox vẫn có thể phát sinh lỗi theo thời gian sử dụng nếu quá trình lắp đặt, vận hành và bảo trì không được thực hiện đúng cách. Việc nhận biết sớm các dấu hiệu hư hỏng và hiểu rõ nguyên nhân gốc rễ sẽ giúp người dùng chủ động khắc phục, kéo dài tuổi thọ thiết bị và đảm bảo an toàn cho toàn hệ thống.
Carten Pumps Vietnam thuộc thương hiệu của Công Ty TNHH Kỹ Thuật Hải Nam hay còn được biết đến là Hải Nam Pumps là đơn vị chuyên cung cấp các dòng bơm công nghiệp và phụ kiện inox công nghiệp và phụ kiện inox vi sinh chất lượng cao. Một số dòng van inox phổ biến tại Carten Pumps Vietnam, khách hàng có thể tham khảo qua:
Van điều khiển Inox:
Van bướm Inox công nghiệp
Van bi Inox 3 thân
Van bi Inox 2 thân
Vì sao van bi inox vẫn phát sinh lỗi?
Nhiều người lầm tưởng rằng van bi inox là "bất tử" vì khả năng chống ăn mòn của vật liệu. Thực tế, đa số lỗi không đến từ thân inox mà từ các yếu tố xung quanh:
- Lắp đặt sai: siết bulông không đúng lực, lệch tâm đường ống, chọn sai chuẩn ren
- Chọn sai seat/gioăng: vật liệu không phù hợp với nhiệt độ, áp suất hoặc loại lưu chất
- Đường ống bẩn: cặn bẩn, tạp chất xâm nhập vào khoang van
- Vận hành sai thói quen: dùng van bi để tiết lưu lâu dài, đóng/mở lưng chừng
Sơ đồ các vị trí dễ phát sinh lỗi trên van
| Vị trí | Mô tả |
| Mối nối ren | Sai chuẩn BSP/NPT, quấn băng tan sai kỹ thuật |
| Mặt ghép thân (2PC/3PC) | Gasket sai kích thước, siết lệch |
| Vùng packing quanh trục | Packing/O-ring lão hóa do nhiệt, hóa chất |
| Khe hở bi–seat | Điểm làm kín chính, dễ bị cặn bẩn và mài mòn |
| Mặt ghép van–actuator | Lệch pad ISO 5211, thiếu mô-men dự phòng |
Các lỗi thường gặp ở van bi inox
Rò rỉ tại trục (cổ trục/tay gạt)
Dấu hiệu:
Lưu chất rò rỉ ra ngoài quanh vị trí trục van hoặc tay gạt, thường thấy dưới dạng giọt hoặc vết ướt.
Nguyên nhân gốc:
- Packing/O-ring lão hóa do nhiệt độ cao, hóa chất ăn mòn hoặc ma sát cơ học
- Siết gland/đai ốc packing không đúng lực – quá lỏng gây rò, quá chặt gây kẹt trục
- Rung động đường ống làm lỏng mối siết theo thời gian
- Nhiệt độ cao khiến graphite trong packing bị carbon hóa hoặc PTFE bị cứng ở nhiệt độ thấp
Cách xử lý nhanh:
- Siết nhẹ đai ốc packing, thông thường chỉ cần siết thêm 1/4 vòng đến 1 vòng là rò rỉ sẽ dừng
- Nếu vẫn rò, cần tháo và thay packing mới. Đảm bảo số lớp packing ≥ 4, mỗi lớp xoay lệch 90°, dùng cờ-lê lực siết đều
- Với môi trường nhiệt độ cao, chọn packing graphite dẻo (chịu ≤650°C); nhiệt độ thấp chọn PTFE dệt; môi trường ăn mòn dùng thân van hợp kim Hastelloy + packing PTFE
Cách phòng tránh:
- Bảo trì định kỳ: bôi trơn trục và packing mỗi 3-6 tháng
- Chọn đúng vật liệu packing theo nhiệt độ và môi chất làm việc
- Kiểm tra và siết lại đai ốc packing trong các đợt bảo trì định kỳ
Đóng kín nhưng vẫn rò (rò rỉ nội bộ qua bi–seat)
Dấu hiệu:
Van đã đóng nhưng vẫn có lưu chất đi qua (quan sát qua đồng hồ áp suất hạ lưu hoặc lưu lượng kế). Rò rỉ bên trong thường khó nhận biết hơn vì van vẫn hoạt động bình thường bên ngoài.
Nguyên nhân gốc:
- Cặn bẩn kẹt giữa bi và seat, ngăn không cho seat tiếp xúc kín với bề mặt bi
- Bi/seat bị mòn, xước do tiết lưu lâu dài hoặc do hạt rắn trong dòng chảy
- Seat sai vật liệu hoặc bị biến dạng do nhiệt độ/quá nhiệt
- Actuator không đóng hết hành trình (cài đặt limit switch sai)
- Bi van bị va đập trong quá trình lắp đặt gây trầy xước bề mặt
Cách xử lý nhanh:
- Thử đóng/mở van vài lần để cặn bẩn bị cuốn trôi
- Nếu không hết, cần tháo van, vệ sinh sạch seat và bề mặt bi
- Mài nhẵn bề mặt bi và seat bằng dụng cụ chuyên dụng
- Thay seat-kit nếu seat đã mòn hoặc biến dạng
- Đối với van có actuator, kiểm tra và hiệu chỉnh lại hành trình đóng
Cách phòng tránh:
- Lắp lọc Y (≥ 60 mesh) phía trước van ở các vị trí quan trọng
- Không dùng van bi để tiết lưu (điều tiết) dòng chảy lâu dài
- Vệ sinh đường ống trước khi lắp đặt
- Chọn seat có vật liệu phù hợp với nhiệt độ và môi chất
Van bị kẹt, xoay nặng
Dấu hiệu:
Tay gạt hoặc actuator phải tốn lực lớn mới xoay được, có thể phát ra tiếng kêu, thậm chí không xoay được.
Nguyên nhân gốc:
- Cáu cặn/rỉ sét trong đường ống bám vào bi và seat
- Lâu không vận hành gây "dính seat" – seal bị dính vào bề mặt bi
- Lắp đặt lệch tâm tạo lực cơ học lên trục
- Van lớn nhưng thiếu hộp số hoặc actuator thiếu mô-men
- Bôi trơn không đủ, dầu mỡ bị khô
- Với van khí nén: khí nén có hơi nước hoặc dầu bẩn gây tắc nghẽn
Cách xử lý nhanh:
- Phun dung dịch bôi trơn thẩm thấu (WD-40 hoặc mỡ silicon) vào khu vực trục và thân van, để 5-10 phút cho thấm, sau đó xoay nhẹ
- Không được dùng lực thô bạo để xoay – có thể gãy trục hoặc tay gạt
- Nới lỏng đai ốc packing nửa vòng đến một vòng để giảm ma sát
- Nếu vẫn kẹt, cần đóng van chặn hai đầu, xả áp, tháo van và vệ sinh sạch sẽ
Cách phòng tránh:
- Vận hành van định kỳ (mỗi tháng 1-2 lần) đối với hệ thống ít sử dụng
- Lắp hộp số hoặc actuator có mô-men dự phòng cho van DN ≥ 50
- Đảm bảo khí nén sạch, khô, có bộ lọc khí trước actuator
- Bôi trơn định kỳ trục và bi van

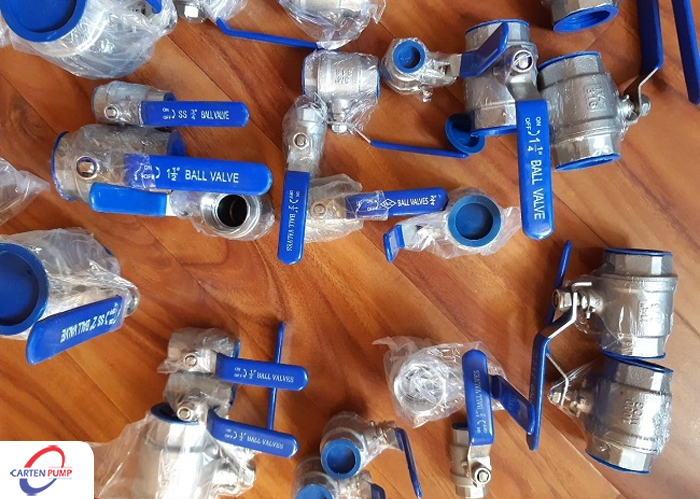

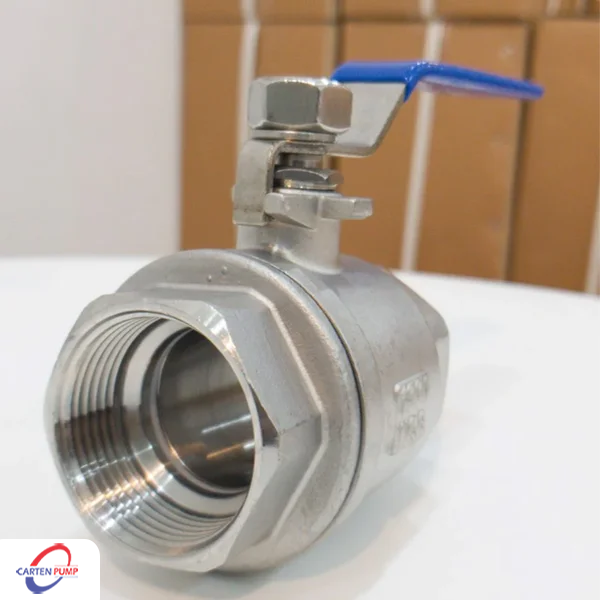

Rò rỉ tại mối nối ren
Dấu hiệu:
Lưu chất rò rỉ tại vị trí kết nối ren giữa van và đường ống.
Nguyên nhân gốc:
- Sai chuẩn ren: BSP (ren ống) và NPT (ren côn) có góc ren và bước ren khác nhau
- Quấn băng tan sai chiều hoặc không đủ số vòng
- Dùng keo ren không đúng loại hoặc không chịu được nhiệt độ/áp suất
- Siết quá lực làm hỏng ren hoặc siết quá lỏng gây khe hở
Cách xử lý nhanh:
- Kiểm tra chuẩn ren trên van và phụ kiện (BSP thường được ghi là G, NPT thường ghi NPT)
- Tháo ra, vệ sinh sạch ren, quấn lại băng tan đúng chiều kim đồng hồ (theo chiều siết ren), đủ 5-7 vòng
- Hoặc dùng keo ren chuyên dụng (loại chịu được áp suất và nhiệt độ của hệ thống)
Cách phòng tránh:
- Xác nhận chuẩn ren trước khi mua van
- Không dùng đồng thời băng tan và keo ren – có thể làm hỏng ren và gây rò
- Sử dụng cờ-lê lực để siết đúng mô-men theo khuyến cáo của nhà sản xuất

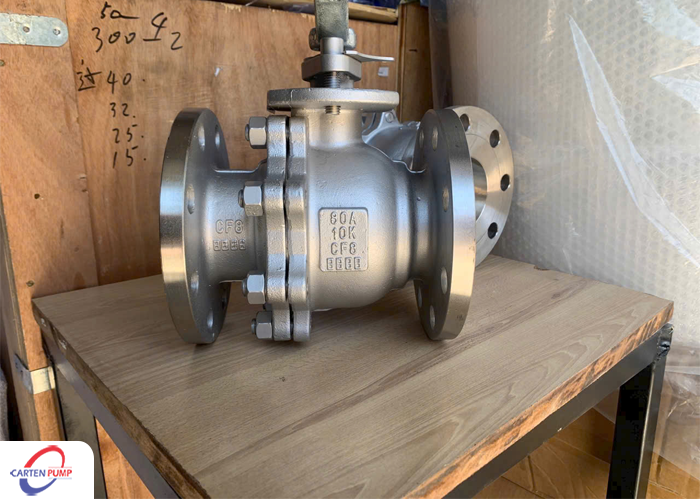

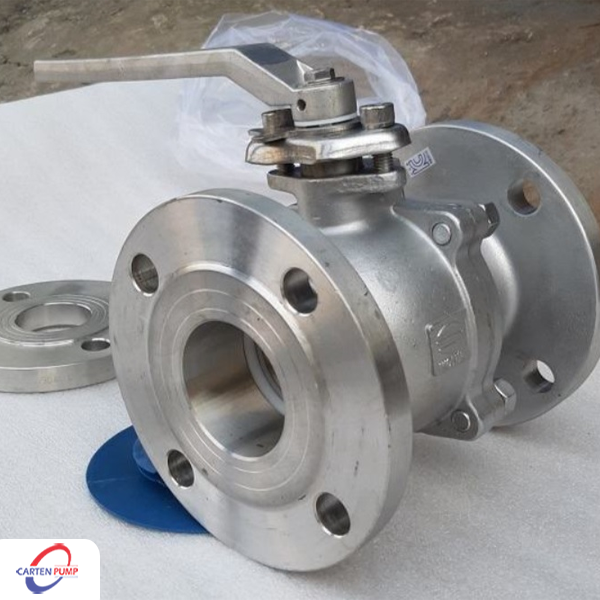

Rò rỉ tại mặt bích
Dấu hiệu:
Lưu chất rò rỉ qua khe giữa hai mặt bích của van và đường ống.
Nguyên nhân gốc:
- Gasket (đệm làm kín) sai kích thước hoặc sai vật liệu so với yêu cầu
- Gasket đã bị chai, cứng hoặc ăn mòn sau thời gian dài sử dụng
- Siết bulông không theo trình tự hình sao, gây lực không đều
- Mặt bích bị xước, lồi lõm do va đập hoặc do siết sai
Cách xử lý nhanh:
- Siết lại bulông theo đúng trình tự hình sao, từng bước với mô-men đều nhau
- Nếu vẫn rò, cần tháo, vệ sinh sạch mặt bích và thay gasket mới
- Với mặt bích bị xước nhẹ, có thể dùng giấy nhám mịn đánh phẳng trước khi lắp gasket mới
Cách phòng tránh:
- Chọn gasket đúng kích thước, vật liệu (PTFE, kim loại bọc PTFE, graphite...)
- Luôn tuân thủ trình tự siết bulông hình sao, siết làm 2-3 lần với lực tăng dần
- Kiểm tra mặt bích trước khi lắp, đảm bảo phẳng và sạch
- Căn chỉnh đồng tâm đường ống trước khi siết bulông
Ăn mòn / rỗ bề mặt (pitting)
Dấu hiệu:
Bề mặt van xuất hiện các lỗ nhỏ li ti (rỗ) hoặc vết ăn mòn cục bộ, có thể gây rò rỉ hoặc làm yếu kết cấu van.
Nguyên nhân gốc:
- Dùng inox 304 trong môi trường có clorua/nước muối – 304 không đủ khả năng chống ăn mòn trong môi trường này
- Hóa chất không tương thích với vật liệu inox
- Nhiệt độ cao làm giảm khả năng chống ăn mòn của inox
So sánh 304 và 316/316L:
| Tiêu chí | Inox 304 | Inox 316/316L |
| Thành phần | 18% Cr, 8% Ni | 16% Cr, 10% Ni, 2% Mo |
| Khả năng chống clorua | Kém, dễ bị rỗ | Tốt, có Mo tăng cường |
| Tốc độ ăn mòn trong clorua 1000ppm | Cao | Chỉ bằng 1/5 - 1/10 so với 304 |
| Nhiệt độ điểm rỗ (CPT) | Thấp hơn 20-30°C | Cao hơn |
| Ứng dụng phù hợp | Môi trường không ăn mòn, thực phẩm, nước thường | Môi trường biển, hóa chất, clorua, axit |
Khi nào cần nâng cấp lên inox 316/316L:
- Hệ thống nước biển hoặc nước có hàm lượng clorua cao (≥ 1000ppm)
- Môi trường hóa chất có axit (H₂SO₄, H₃PO₄...)
- Yêu cầu vệ sinh cao, chịu nhiệt trong môi trường ăn mòn
- Các ứng dụng ngoài trời gần biển
Cách phòng tránh:
- Xác định đúng môi chất trước khi chọn vật liệu van
- Với môi trường có clorua, chọn inox 316/316L ngay từ đầu
- Kiểm tra định kỳ bề mặt van, phát hiện sớm hiện tượng rỗ để thay thế kịp thời

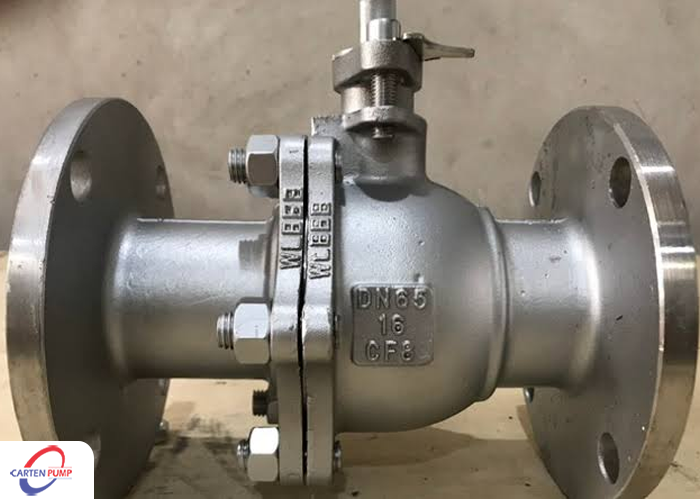

Nứt hoặc hỏng vật liệu thân van
Dấu hiệu:
Vết nứt xuất hiện trên thân van, van bị biến dạng hoặc rò rỉ nghiêm trọng không rõ nguyên nhân.
Nguyên nhân gốc:
- Áp suất/nhiệt độ vượt ngưỡng thiết kế của van
- Va đập mạnh trong quá trình vận chuyển, lắp đặt hoặc vận hành
- Chất lượng vật liệu kém (sản phẩm không rõ nguồn gốc)
- Sốc nhiệt đột ngột
Cách xử lý nhanh:
- Ngừng vận hành ngay lập tức – van bị nứt có nguy cơ gây tai nạn nghiêm trọng
- Thay van mới, không nên hàn vá vì có thể làm suy yếu thêm kết cấu
- Đối với van 1PC (một mảnh), khó sửa chữa, khuyến nghị thay mới
Cách phòng tránh:
- Chọn van có PN (áp suất danh định) cao hơn áp suất làm việc thực tế ít nhất 1.5 lần
- Chọn nhà cung cấp uy tín, có chứng nhận chất lượng
- Kiểm tra van trước khi lắp đặt
- Lắp đặt đúng kỹ thuật, tránh lực cơ học từ đường ống tác động vào van

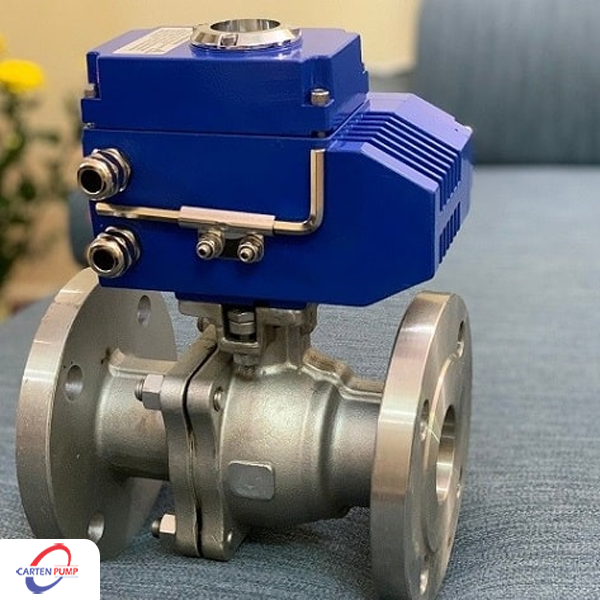

Lỗi bộ truyền động (actuator điện/khí nén)
Dấu hiệu:
Actuator hoạt động nhưng van không đóng/mở, hoặc actuator báo đóng nhưng van vẫn rò, hoặc actuator không hoạt động.
Nguyên nhân gốc:
- Actuator thiếu mô-men (torque) dự phòng – cần chọn mô-men gấp 1.3 lần torque mở van
- Cài đặt limit switch sai – hành trình đóng/mở không đúng 90°
- Lệch pad chuẩn ISO 5211 – mặt bích kết nối không khớp
- Van kẹt cơ khí gây quá tải actuator → cháy motor
- Actuator điện: nguồn điện không ổn định, dây đứt, cầu chì cháy
- Actuator khí nén: áp suất khí không đủ, khí có nước hoặc dầu bẩn
- Actuator điện: gearbox mòn, mất răng
Cách xử lý nhanh:
- Actuator điện: kiểm tra nguồn điện, cầu chì, dây tín hiệu
- Actuator khí nén: kiểm tra áp suất khí đầu vào, lọc khí, van điện từ
- Hiệu chỉnh lại limit switch để đảm bảo đóng/mở đúng 90°
- Nếu actuator vẫn kêu nhưng van không quay → kiểm tra khớp nối, có thể bị tuột hoặc mòn
- Vệ sinh lọc khí, thay dầu bôi trơn actuator định kỳ
Cách phòng tránh:
- Chọn actuator có mô-men ≥ 1.3 lần torque mở van
- Kiểm tra chuẩn mặt bích kết nối (ISO 5211) trước khi lắp
- Lắp bộ lọc khí cho actuator khí nén
- Cài đặt limit switch đúng hành trình, kiểm tra sau mỗi lần bảo trì
Van bi rung lắc, phát tiếng kêu khi vận hành
Dấu hiệu:
Van phát ra tiếng ồn, rung động trong quá trình vận hành, bulông kết nối dần bị lỏng.
Nguyên nhân gốc:
- Sốc thủy lực (water hammer) – đóng/mở van đột ngột gây áp suất xung kích
- Dòng chảy không đều, vận tốc quá cao hoặc quá thấp
- Van ở vị trí lưng chừng gây xoáy và rung
- Thiếu giá đỡ/khớp giãn nở nhiệt trên đường ống
- Xuất hiện xâm thực (cavitation) khi chất lỏng qua khe hẹp với vận tốc cao
Cách xử lý nhanh:
- Kiểm tra và siết lại tất cả bulông kết nối
- Điều chỉnh van ở chế độ đóng hoặc mở hoàn toàn, tránh để lưng chừng
- Lắp thêm giá đỡ đường ống gần van để giảm rung
- Cân nhắc lắp khớp giãn nở nhiệt trên đường ống dài
Cách phòng tránh:
- Không đóng/mở van đột ngột khi hệ thống đang có áp suất cao
- Không dùng van bi để tiết lưu dòng chảy
- Lắp đủ giá đỡ đường ống, đặc biệt với ống có chiều dài lớn
- Siết lại bulông định kỳ trong các đợt bảo trì
Lỗi do lắp đặt và lựa chọn sai
Dấu hiệu:
Van hoạt động kém hiệu quả ngay từ khi mới đưa vào sử dụng, gây rò rỉ, kẹt hoặc hư hỏng sớm.
Nguyên nhân gốc:
- Lệch tâm đường ống tạo lực uốn lên thân van
- Lắp sai hướng dòng chảy (nếu van có chiều)
- Chọn sai DN/kích thước so với hệ thống
- Không vệ sinh đường ống trước khi lắp
- Van bị va đập trong quá trình vận chuyển/lắp đặt
Cách xử lý nhanh:
- Kiểm tra và căn chỉnh lại đường ống cho đồng tâm với van
- Đảm bảo lắp đúng hướng dòng chảy (theo mũi tên trên thân van)
- Nếu chọn sai DN, cần thay van đúng kích thước
Cách phòng tránh:
- Xác định đúng DN, PN, vật liệu và kiểu kết nối trước khi mua
- Vệ sinh đường ống sạch sẽ trước khi lắp đặt
- Đảm bảo đủ không gian thao tác xung quanh van
- Thử van trước khi lắp – kiểm tra đóng/mở và độ kín
- Với van ren: cần căn chỉnh ren khớp trước khi siết, tránh bắt chéo ren
Lưu ý lắp đặt van bi inox để phòng lỗi ngay từ đầu
Chuẩn bị trước khi lắp
- Xác định đúng: DN (kích thước), PN (áp suất), vật liệu inox (304/316/316L)
- Đúng kiểu kết nối: ren/bích/clamp/hàn
- Vệ sinh đường ống – loại bỏ hoàn toàn cặn bẩn, hạt kim loại, tạp chất
- Đảm bảo đủ không gian thao tác để vận hành và bảo trì sau này
- Thử van trước khi lắp: xoay thử tay gạt, kiểm tra độ kín
Lắp van ren
- Xác nhận chuẩn ren: BSP (ren ống, góc 55°) hay NPT (ren côn, góc 60°)
- Quấn băng tan đúng chiều (theo chiều siết ren), đủ số vòng (5-7 vòng)
- Không dùng đồng thời băng tan và keo ren
- Siết đúng lực, dùng cờ-lê lực nếu có
Lắp van bích
- Chọn gasket đúng kích thước và vật liệu
- Căn chỉnh đồng tâm đường ống trước khi siết
- Siết bulông theo trình tự hình sao, làm 2-3 lần với lực tăng dần
- Dùng cờ-lê lực, siết đều các bulông
Lưu ý vận hành để seat bền, van luôn kín
Nguyên tắc vận hành
- Ưu tiên chế độ on–off: Van bi được thiết kế để đóng/mở hoàn toàn, không nên dùng để tiết lưu (điều tiết) lâu dài
- Đóng/mở hết hành trình: Tránh để van ở vị trí lưng chừng gây rung, mài mòn seat và bi
- Vận hành định kỳ với hệ thống ít sử dụng (mỗi tháng 1-2 lần) để tránh "dính seat"
- Không đóng/mở đột ngột khi hệ thống đang có áp suất cao (tránh sốc thủy lực)
Kiểm soát cặn bẩn
- Lắp lọc Y (≥ 60 mesh) phía trước van ở các vị trí quan trọng
- Vệ sinh đường ống định kỳ
- Với môi trường nhiều cặn, cân nhắc van có chức năng tự làm sạch
Khi nào nên sửa chữa, khi nào nên thay van mới?
Nên sửa chữa khi:
- Rò rỉ nhẹ ở packing, có thể siết lại hoặc thay packing
- Seat bị mòn nhẹ, có thể mài hoặc thay seat-kit
- Cặn bẩn bám làm kẹt van – vệ sinh và bôi trơn là đủ
Nên thay van mới khi:
- Rò rỉ tái diễn dù đã thay gioăng/seat nhiều lần
- Bi van hoặc thân van bị ăn mòn/xước nghiêm trọng
- Van sử dụng quá lâu (thường >10 năm), tay gạt/trục bị gãy
- Van 1PC (một mảnh) bị hỏng – cấu trúc một khối khiến việc sửa chữa gặp nhiều khó khăn, thay mới là giải pháp tối ưu
- Hệ thống nâng cấp thông số (áp suất, nhiệt độ, lưu chất) không còn phù hợp với van hiện tại
Câu hỏi thường gặp (FAQ)
Có nên dùng đồng thời băng tan và keo ren?
Không. Chỉ cần chọn 1 trong 2. Dùng cả 2 dễ gây hỏng ren, kẹt và rò rỉ.
Khi nào nên chuyển từ van 1PC sang 2PC/3PC?
- 1PC: Giá rẻ, dùng hệ đơn giản, ít bảo trì.
- 2PC/3PC: Dùng khi cần tháo lắp, vệ sinh, thay seat định kỳ – ưu tiên cho hệ hóa chất, thực phẩm.
Chọn seat (ghế làm kín) nào cho nước nóng lẫn dầu nhẹ?
- Nhiệt ≤ 260°C: dùng PTFE.
- Nhiệt 260–300°C: dùng PEEK (bền hơn với mài mòn).
– > 300°C: bắt buộc chọn loại kim loại (metal-seated).
Có cần thử áp lại sau khi thay packing/seat?
Bắt buộc phải thử. Luôn kiểm tra độ kín bằng áp lực trước khi đưa van vào vận hành chính thức.
Carten Pumps Viet Nam chuyên cung cấp các sản phẩm bơm công nghiệp bao gồm: bơm màng khí nén, bơm đồng hóa, bơm thực phẩm, bơm chiết rót, cánh khế,... Tất cả đều được Carten sản xuất và phân phối, đầy đủ giấy tờ CO/CQ, chất lượng đạt tiêu chuẩn toàn cầu
