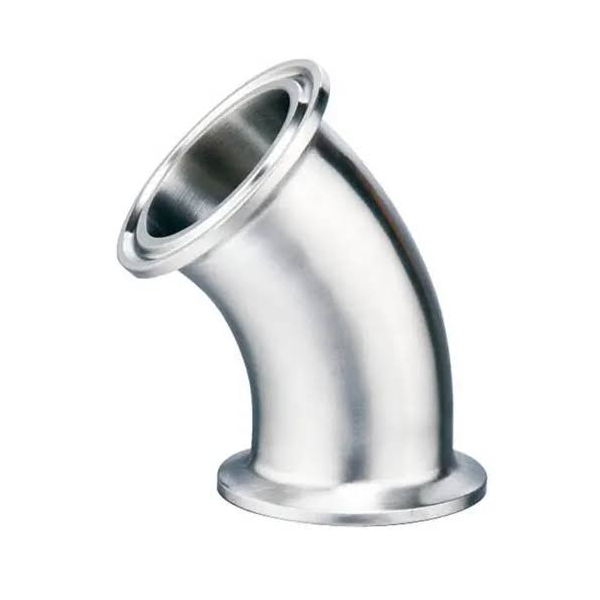

Co 45 clamp Inox vi sinh

Co 45 Clamp Inox vi sinh (còn gọi là Cút 45 độ vi sinh dạng clamp, Elbow 45° inox vi sinh) là một phụ kiện quan trọng trong hệ thống đường ống vi sinh.

Sản phẩm có hình dạng cong với góc uốn 45 độ, có nhiệm vụ thay đổi hướng dòng chảy của lưu chất một cách nhẹ nhàng, giảm thiểu tổn thất áp suất và hạn chế tình trạng xoáy dòng, tụ cặn so với các góc uốn lớn hơn (90° hoặc 180°).

Điểm khác biệt của sản phẩm này so với các loại co hàn là 2 đầu kết nối clamp một hệ thống kẹp nhanh giúp tháo lắp dễ dàng, không cần hàn, rất thuận tiện cho việc vệ sinh và bảo trì hệ thống.

Co 45 clamp thường được sử dụng tại các vị trí cần bẻ góc 45° hoặc chuyển hướng dòng chảy mềm mại trong các hệ thống yêu cầu độ sạch cao.

Cấu tạo và nguyên lý hoạt động

Co 45 clamp inox vi sinh được gia công liền khối từ ống inox vi sinh cao cấp bằng công nghệ uốn CNC chính xác. Sản phẩm có cấu tạo bao gồm:

• Thân co: Dạng ống uốn cong góc 45°, được chế tạo từ inox 304 hoặc 316L.
• Hai đầu kết nối clamp: Mỗi đầu được gia công thành mặt bích clamp (ferrule) để kết nối với các phụ kiện khác trong hệ thống.
• Bề mặt: Được đánh bóng gương (mirror polish) cả bên trong và bên ngoài, đạt độ nhám Ra ≤ 0.8μm.

Nguyên lý hoạt động

Khi lưu chất (chất lỏng, khí nén hoặc hơi sạch) đi qua co 45°, hướng dòng chảy sẽ được thay đổi nhẹ nhàng 45°, hạn chế tối đa hiện tượng xoáy dòng và giảm áp suất so với co 90° hay co 180°. Nhờ bán kính cong tiêu chuẩn và bề mặt nhẵn mịn, dòng chảy di chuyển ổn định, không tạo ra vùng chết, đảm bảo vệ sinh an toàn.

Ưu điểm nổi bật

• Góc uốn 45° tối ưu: Giúp thay đổi hướng dòng chảy nhẹ nhàng, giảm thiểu tổn thất áp suất và hạn chế xoáy dòng, tụ cặn so với các góc uốn lớn hơn.
• Tháo lắp nhanh chóng: Kết nối clamp giúp lắp đặt và tháo rời dễ dàng, không cần hàn, tiết kiệm thời gian bảo trì.
• Bề mặt siêu sạch: Đánh bóng gương cả trong và ngoài, hạn chế bám bẩn, vi khuẩn, dễ vệ sinh, đáp ứng yêu cầu CIP/SIP.
• Chất liệu cao cấp: Inox 304/316L chống ăn mòn, chịu nhiệt và hóa chất tốt. Inox 316L chứa Molypden (Mo), tăng khả năng chống ăn mòn trong môi trường axit nhẹ và hóa chất.
• Đa dạng tiêu chuẩn: Đáp ứng các tiêu chuẩn DIN, SMS, 3A, ISO, dễ dàng thay thế và tương thích với các phụ kiện vi sinh khác.
• Chịu nhiệt và áp suất cao: Hoạt động ổn định ở nhiệt độ -20°C đến 200°C và áp suất lên đến 16 bar.
• Thiết kế chuẩn vi sinh: Không có góc chết, không tích tụ vi khuẩn, phù hợp với các hệ thống yêu cầu vô trùng.

So sánh Co 45°, 90° và 180°

Ứng dụng thực tế

Co 45 Clamp Inox vi sinh được sử dụng rộng rãi trong các hệ thống đường ống yêu cầu độ sạch và vệ sinh cao, đặc biệt tại các vị trí cần bẻ góc 45° hoặc chuyển hướng dòng chảy nhẹ nhàng:

Vị trí lắp đặt điển hình:

• Chuyển hướng dòng chảy 45° tại các đoạn ống
• Tránh các góc vuông đột ngột gây tổn thất áp suất
• Tại các vị trí yêu cầu tháo lắp thường xuyên để vệ sinh
• Các hệ thống cần tối ưu hóa lưu lượng và giảm thiểu tổn thất áp suất

Lợi ích khi sử dụng

• Tiết kiệm thời gian bảo trì: Tháo lắp nhanh nhờ kết nối clamp, giúp rút ngắn thời gian dừng hệ thống để vệ sinh hoặc sửa chữa.
• Đảm bảo vệ sinh an toàn: Bề mặt bóng mịn, không có khe hở, dễ vệ sinh, đáp ứng tiêu chuẩn vệ sinh nghiêm ngặt.
• Độ bền vượt trội: Khả năng chống ăn mòn và chịu nhiệt tốt, kéo dài tuổi thọ hệ thống.
• Linh hoạt trong thiết kế: Có thể dễ dàng thay đổi cấu trúc đường ống mà không cần gia công lại.
• Giảm tổn thất áp suất: Góc uốn 45° giúp dòng chảy ổn định hơn so với các góc uốn lớn, tiết kiệm năng lượng cho bơm.

Lưu ý khi lựa chọn và lắp đặt

• Chọn đúng chất liệu: Inox 304 phù hợp với hệ thống thực phẩm thông thường, inox 316L cho môi trường hóa chất, nhiệt độ cao hoặc yêu cầu khắt khe.
• Chọn đúng kích thước: Đo chính xác đường kính ống và tiêu chuẩn kết nối (DIN, SMS, 3A) để đảm bảo tương thích.
• Chọn đúng loại gioăng: Silicone, EPDM hay PTFE tùy theo nhiệt độ và loại lưu chất.
• Kiểm tra gioăng trước khi lắp: Đảm bảo gioăng còn tốt, không bị rách hay biến dạng.
• Siết clamp đúng lực: Không siết quá chặt gây biến dạng gioăng hoặc quá lỏng gây rò rỉ.

Sản phẩm Co 45 Clamp Inox vi sinh hiện có sẵn với đầy đủ kích thước, chất liệu và tiêu chuẩn. Quý khách có thể liên hệ để được Carten Pumps Vietnam tư vấn và báo giá chi tiết:

• Tình trạng hàng hóa: Có sẵn
• Bảo hành: 12 tháng
• Chứng từ: Đầy đủ CO/CQ, giấy chứng nhận nguồn gốc xuất xứ, chất lượng
• Cam kết: Hoàn tiền nếu phát hiện hàng giả, hàng nhái, kém chất lượng

Sản phẩm được nhập khẩu và phân phối chính hãng, đáp ứng các tiêu chuẩn khắt khe nhất trong ngành thực phẩm, dược phẩm và đồ uống.
