Bơm trục vít thực phẩm Carten chính hãng
Bơm trục vít Carten là dòng bơm thể tích vệ sinh, dùng để vận chuyển liên tục các sản phẩm đặc, nhớt hoặc có lẫn hạt mà vẫn giữ nguyên cấu trúc sản phẩm. Carten Pump Vietnam hiện phân phối chính hãng hai dòng: HSS là bơm trục vít đơn gồm 13 model, có lưu lượng tối đa từ 1,1 đến 60 m³/h ở áp suất 7 bar; HTS là bơm trục vít đôi gồm 5 model, có lưu lượng tối đa từ 3,2 đến 52 m³/h ở áp suất 20 bar.
Khách hàng có thể xem thông số từng model ở các bảng bên dưới, hoặc gửi thông tin sản phẩm cần bơm để kỹ thuật tư vấn và báo giá. hoặc gọi trực tiếp hotline: 0908 095 139
Ưu điểm nổi bật
Ứng dụng đa dạng
Đáp ứng đa dạng nhu cầu về bơm thực phẩm, chất lỏng
Ổn định cao
Tạo lưu lượng ổn định trong quá trình vận hành
Đạ dạng vật liệu
Lựa chọn phần tiếp xúc lưu chất theo nhu cầu
Đa dạng model
Lựa chọn lưu lượng, áp suất theo điều kiện làm việc
Thông tin chi tiết
Tổng quan về bơm trục vít
Bơm trục vít là loại bơm thể tích quay, dùng một hoặc nhiều trục vít để đẩy chất lỏng đi dọc theo buồng bơm từ cửa hút đến cửa xả. Khác với bơm ly tâm tạo dòng chảy bằng lực ly tâm, bơm trục vít vận chuyển sản phẩm bằng các khoang kín dịch chuyển, nên sản phẩm ít bị khuấy trộn và độ nhớt cao không làm giảm lưu lượng nhiều.

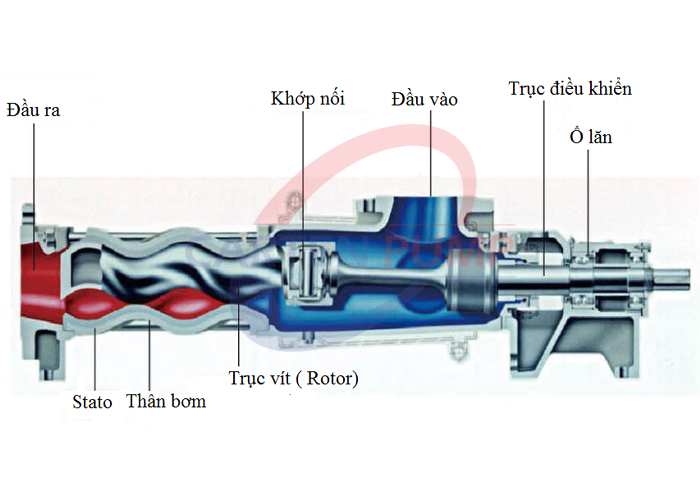

Cấu tạo bơm
Một bơm trục vít gồm những bộ phận chính sau:
- Trục vít là bộ phận trực tiếp vận chuyển chất lỏng, và bơm có thể dùng một, hai hoặc ba trục vít
- Thân bơm bao quanh buồng làm việc và được chế tạo từ vật liệu phù hợp với sản phẩm cần bơm
- Stator chỉ có ở bơm trục vít đơn, phối hợp với rotor để tạo các khoang kín
- Phớt làm kín ngăn sản phẩm rò rỉ tại vị trí trục quay đi qua thân bơm
- Động cơ và bộ truyền động cung cấp công suất và tốc độ quay cho trục vít.
Nguyên lý hoạt động
Khi động cơ làm trục vít quay, vùng áp suất thấp hình thành ở cửa hút và kéo chất lỏng vào buồng bơm. Chất lỏng sau đó nằm trong các khoang giữa trục vít và thân bơm, rồi được các khoang này mang dần về phía cửa xả. Khi các khoang tiến tới cửa xả, chất lỏng được đẩy ra đường ống, và quá trình lặp lại liên tục khi trục vít tiếp tục quay.
Ứng dụng bơm trục vít
- Bơm trục vít được dùng rộng rãi trong ngành thực phẩm và đồ uống, đặc biệt với sữa, siro, bia và các sản phẩm nhớt, đặc.
- Bơm cũng phù hợp với dược phẩm, mỹ phẩm, cùng nhiều dây chuyền hóa chất và công nghiệp chế biến, miễn là vật liệu và cấu hình bơm được chọn đúng với sản phẩm.
Đặc điểm của bơm trục vít
- Bơm tạo lưu lượng liên tục và ổn định trong suốt quá trình vận hành
- Dòng chảy ít xung động và không sinh ra dòng xoáy, nên giúp giữ cấu trúc sản phẩm
- Bơm xử lý được nhiều loại sản phẩm, từ chất lỏng loãng đến dung dịch đặc, nhớt, hoặc có lẫn khí, sợi và hạt
- Tốc độ quay có thể thay đổi để phù hợp với yêu cầu vận hành
- Vật liệu phần tiếp xúc sản phẩm có thể chọn theo ứng dụng.
Để tìm hiểu đầy đủ hơn về cấu tạo, nguyên lý hoạt động, cách phân loại và ưu nhược điểm của từng kiểu bơm, khách hàng xem chi tiết tại bài Tổng quan bơm trục vít.
Các dòng bơm trục vít Carten Pump
Carten cung cấp hai dòng bơm trục vít vệ sinh.
- Dòng thứ nhất là HSS, bơm trục vít đơn, có một rotor lệch tâm quay trong stator cố định
- Dòng thứ hai là HTS, bơm trục vít đôi, có hai trục vít làm việc song song trong cùng một buồng bơm
Bảng dưới đây so sánh nhanh hai dòng để bạn có cái nhìn tổng quan trước khi xem chi tiết từng dòng.
| HSS (trục vít đơn) | HTS (trục vít đôi) | |
|---|---|---|
| Số model | 13 (HSS-10 đến HSS-150) | 5 (HTS-10 đến HTS-50) |
| Lưu lượng tối đa | 1,1 - 60 m³/h | 3,2 - 52 m³/h |
| Áp suất | 7 bar | 20 bar |
| Tốc độ khuyến nghị | 100 - 960 hoặc 100 - 720 vòng/phút | 200 - 1.450 vòng/phút |
| Cổng vào/ra | 25 - 152 mm | 51 - 101 mm |
| Vật liệu tiếp xúc sản phẩm | SS304 hoặc SS316L | SS304 hoặc SS316L |

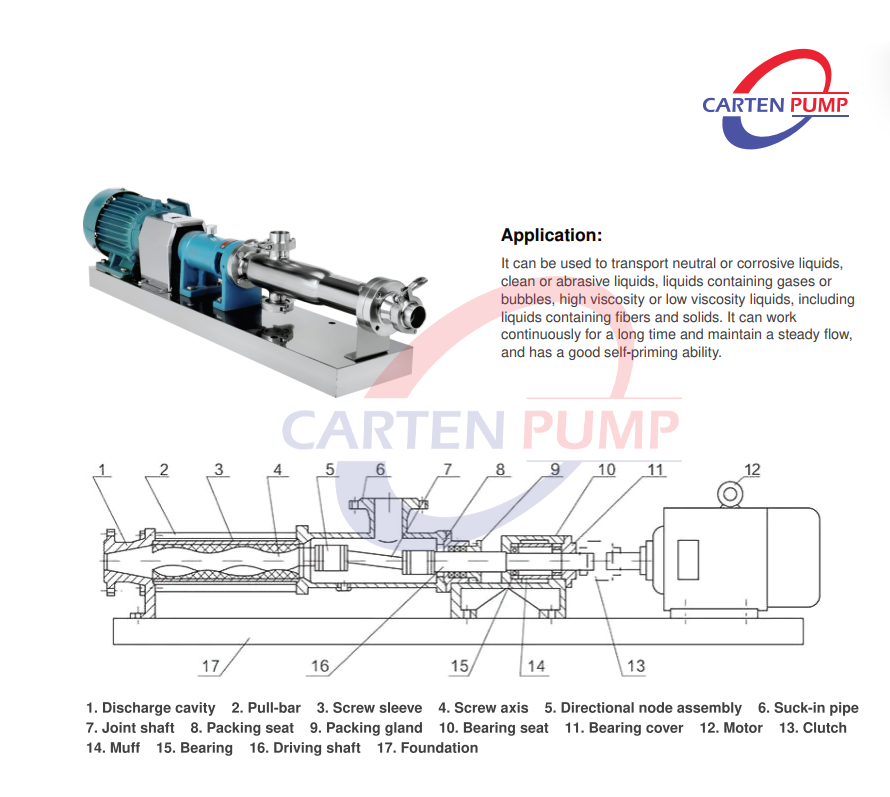

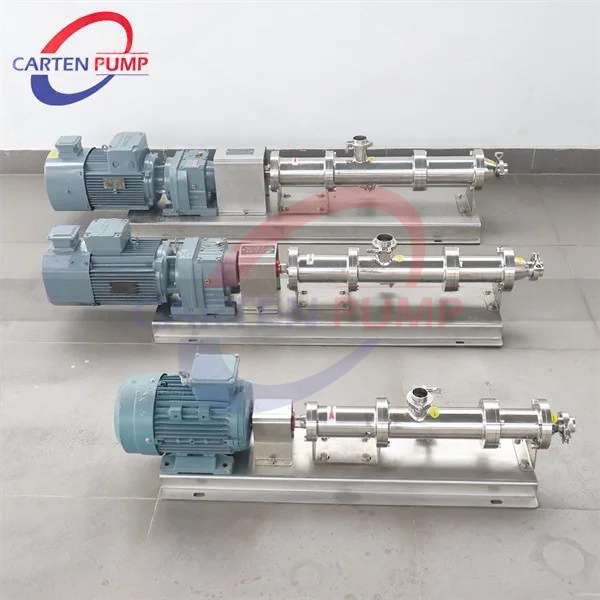

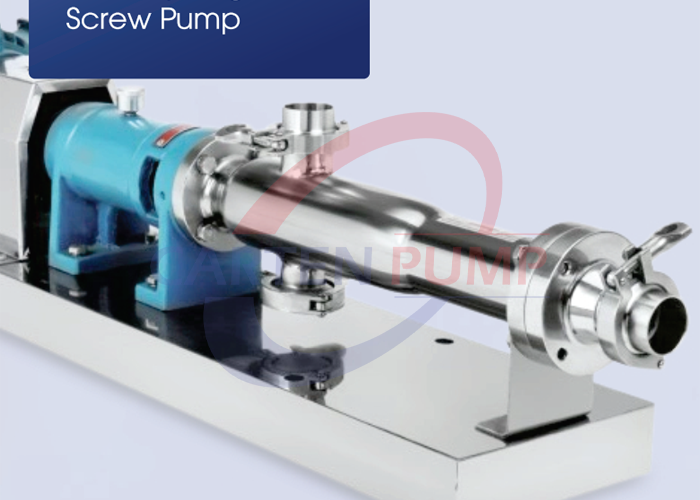

Bơm trục vít đơn HSS
Bơm trục vít đơn HSS hoạt động theo nguyên lý của bơm thể tích ăn khớp trong. Bộ phận làm việc chính gồm một rotor dạng trục vít lệch tâm và một stator cố định. Nhờ hình dạng đặc biệt của rotor và stator, bên trong bơm hình thành nhiều khoang kín tách biệt nhau.
Khi rotor quay, các khoang này mang sản phẩm đi đều từ cửa hút đến cửa xả. Thể tích khoang không đổi và áp suất ổn định, nên sản phẩm không bị khuấy trộn mạnh và không sinh ra dòng xoáy.
Theo catalog của Carten, dòng HSS có những đặc điểm sau:
- Bơm vận chuyển được chất lỏng trung tính hoặc ăn mòn, chất lỏng sạch hoặc có tính mài mòn, chất lỏng loãng hoặc nhớt
- Bơm xử lý được sản phẩm có lẫn khí, bọt khí, sợi và hạt rắn
- Bơm có thể chạy liên tục trong thời gian dài mà vẫn giữ được lưu lượng ổn định
- Bơm có khả năng tự mồi tốt
- Vật liệu có thể được chọn theo sản phẩm, và tốc độ quay có thể được chọn theo yêu cầu vận hành
Bảng thông số dòng HSS
Toàn bộ dòng HSS có áp suất 7 bar. Lưu lượng trong bảng là lưu lượng tối đa của từng model.
| Model | Lưu lượng tối đa (m³/h) | Công suất motor (kW) | Tốc độ khuyến nghị (vòng/phút) | Cổng vào/ra (mm) |
|---|---|---|---|---|
| HSS-10 | 1,1 | 0,55 - 0,75 | 100 - 960 | 25 |
| HSS-20 | 1,6 | 0,55 - 1,1 | 100 - 960 | 32 |
| HSS-30 | 2,2 | 0,75 - 1,5 | 100 - 960 | 32 |
| HSS-40 | 3,2 | 1,1 - 2,2 | 100 - 960 | 38 |
| HSS-50 | 5,2 | 1,5 - 3,0 | 100 - 960 | 51 |
| HSS-60 | 6,5 | 1,5 - 3,0 | 100 - 960 | 51 |
| HSS-70 | 6,5 | 2,2 - 4,0 | 100 - 720 | 51 |
| HSS-80 | 8,0 | 3,0 - 5,5 | 100 - 720 | 51 |
| HSS-90 | 12,0 | 4,0 - 7,5 | 100 - 720 | 89 |
| HSS-100 | 14,0 | 4,0 - 7,5 | 100 - 720 | 89 |
| HSS-110 | 30,0 | 7,5 - 11,0 | 100 - 720 | 101 |
| HSS-120 | 42,0 | 7,5 - 11,0 | 100 - 720 | 127 |
| HSS-150 | 60,0 | 11,0 - 15,0 | 100 - 720 | 152 |

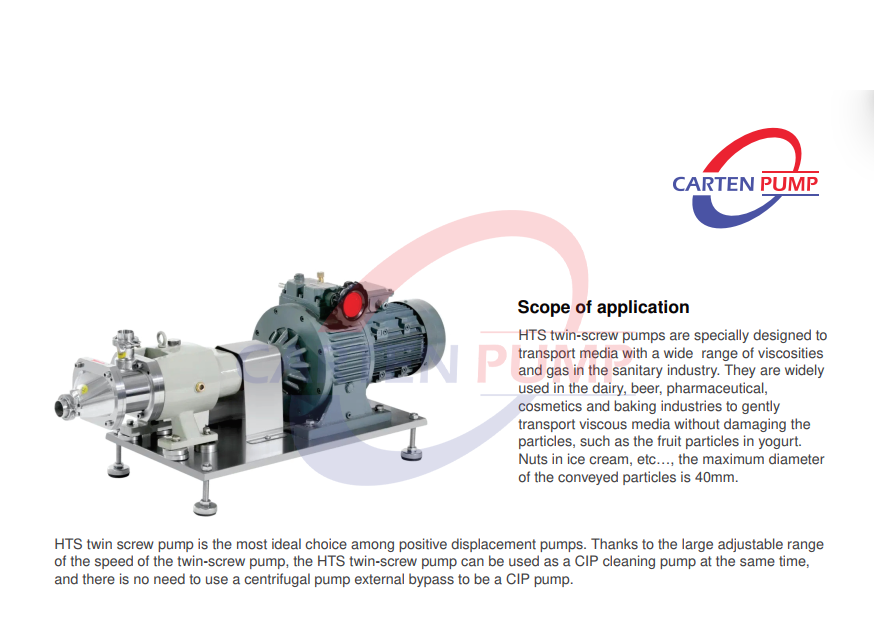

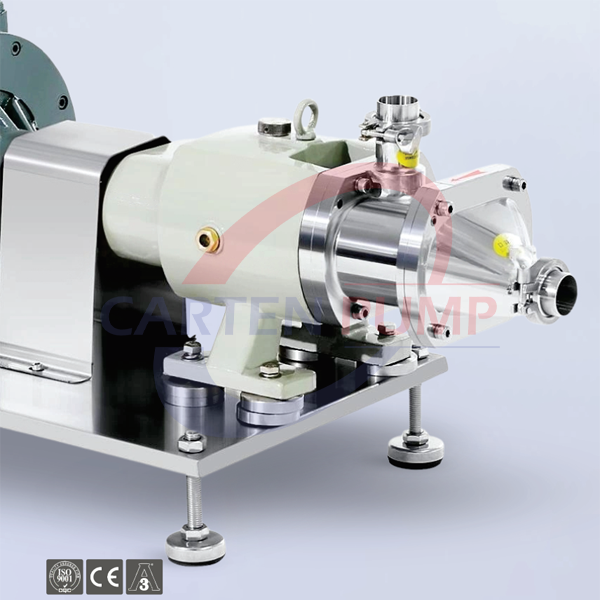

Bơm trục vít đôi HTS
Đặc điểm của dòng HTS
Bơm trục vít đôi HTS được Carten thiết kế riêng cho ngành vệ sinh, nhằm vận chuyển các sản phẩm có dải độ nhớt rộng và có lẫn khí.
Dòng bơm này được dùng nhiều trong ngành sữa, bia, dược phẩm, mỹ phẩm và bánh, nơi sản phẩm cần được vận chuyển nhẹ nhàng mà không làm vỡ hạt, chẳng hạn miếng trái cây trong sữa chua hoặc hạt trong kem.
Theo catalog của Carten, dòng HTS có những đặc điểm sau:
- Vật liệu tiếp xúc với sản phẩm là SS304 hoặc SS316L
- Bơm xử lý được sản phẩm có độ nhớt từ 1 đến 1.000.000 cP
- Kích thước hạt tối đa mà bơm vận chuyển được là 40 mm
- Bơm chạy được hai chiều và tự mồi, xử lý được sản phẩm chứa đến 60% khí, đồng thời có thể xả sản phẩm gần như hoàn toàn khỏi đường ống
- Dải tốc độ quay rộng cho phép chạy ở tốc độ cao khi làm sạch, nên cùng một bơm vừa phục vụ sản xuất vừa dùng làm bơm CIP, không cần lắp thêm bơm ly tâm có đường bypass
- Rotor, phớt cơ khí và kiểu kết nối ở đầu vào, đầu ra được chọn theo sản phẩm cần bơm
Bảng thông số dòng HTS
Toàn bộ dòng HTS có áp suất 20 bar và tốc độ quay từ 200 đến 1.450 vòng/phút. Lưu lượng trong bảng là lưu lượng tối đa của từng model.
| Model | Lưu lượng tối đa (m³/h) | Công suất motor (kW) | Cổng vào/ra (mm) |
|---|---|---|---|
| HTS-10 | 3,2 | 2,2 - 4,0 | 51 |
| HTS-20 | 6,5 | 5,5 - 7,5 | 63 |
| HTS-30 | 16 | 11,0 - 18,5 | 76 |
| HTS-40 | 32 | 22,0 - 30,0 | 76 |
| HTS-50 | 52 | 37,0 - 55,0 | 101 |
Để bạn hình dung cụ thể, một cấu hình đã được công bố của model HTS-40 gồm đầu bơm inox 316, lưu lượng 32 m³/h, áp lực 20 bar, tốc độ 1.450 vòng/phút và công suất 22 kW (380V, 50Hz).
Nên chọn bơm trục vít đơn HSS hay trục vít đôi HTS?
Sau khi nắm đặc điểm của từng dòng, bạn có thể dựa vào các tiêu chí dưới đây để quyết định.
Dòng HSS phù hợp trong những trường hợp sau:
- Hệ thống của bạn chỉ cần áp suất từ 7 bar trở xuống.
- Sản phẩm có lẫn khí, sợi, hạt rắn hoặc có tính mài mòn.
- Bạn cần nhiều cỡ model để chọn, với lưu lượng từ 1,1 đến 60 m³/h.
Dòng HTS phù hợp trong những trường hợp sau:
- Hệ thống của bạn cần áp suất cao, lên đến 20 bar.
- Sản phẩm có độ nhớt rất cao, có thể lên đến 1.000.000 cP, hoặc có hạt lớn đến 40 mm.
- Dây chuyền yêu cầu vệ sinh cao, và bạn muốn dùng chung một bơm cho cả sản xuất và CIP.
- Bạn cần bơm chạy hai chiều để xả sạch sản phẩm còn lại trong đường ống.
Nếu khách hàng vẫn chưa chắc nên chọn dòng nào vui lòng gửi thông tin cụ thể cho đội ngũ kỹ thuật của Carten tên sản phẩm, độ nhớt, lưu lượng, áp suất, nhiệt độ và chiều dài đường ống. Từ các thông tin đó, kỹ thuật sẽ đề xuất model phù hợp. Nếu sản phẩm của bạn rất đặc và cần dòng chảy ít xung nhịp, bạn cũng có thể xem bài so sánh bơm cánh khế với bơm trục vít để chọn loại bơm phù hợp nhất.
Hướng dẫn cách chọn model bơm trục vít
Để chọn đúng model, bạn nên chuẩn bị sẵn các thông tin sau về sản phẩm và hệ thống:
- Sản phẩm cần bơm: tên sản phẩm, độ nhớt, nhiệt độ, và việc sản phẩm có lẫn khí, sợi hay hạt rắn hay không.
- Lưu lượng cần đạt: tính theo m³/h, có tính đến mức biến động trong ca sản xuất.
- Áp suất đầu xả: phụ thuộc vào chiều dài, đường kính đường ống và các thiết bị nằm trên đường ống như bộ lọc hay đầu chiết rót.
- Kích thước và kiểu kết nối: cổng của bơm phải khớp với đường ống hiện có của dây chuyền.
- Yêu cầu vệ sinh: có cần dùng chung bơm cho CIP hay không, và vật liệu tiếp xúc cần là inox 304 hay 316L.
Vì bơm trục vít là bơm thể tích, lưu lượng thực tế thay đổi theo tốc độ quay, nên bạn nên chọn model có lưu lượng tối đa lớn hơn nhu cầu để bơm có thể làm việc ở tốc độ vừa phải. Cách làm này giúp bơm vận hành ổn định và bền hơn.
Cần lưu ý rằng tên model không phải là căn cứ duy nhất. Bạn nên đối chiếu thêm lưu lượng, áp lực, tốc độ quay, công suất, kích thước kết nối và đặc tính của sản phẩm trước khi quyết định.
Mua bơm trục vít chính hãng ở đâu?
Carten Pumps Vietnam là đơn vị phân phối bơm công nghiệp và bơm thực phẩm mang thương hiệu Carten tại Việt Nam. Khi mua bơm trục vít tại đây, bạn nhận được những giá trị sau:
- Sản phẩm được phân phối chính hãng, với đầy đủ 18 model của hai dòng HSS và HTS theo catalog
- Thông số của từng model được công bố rõ ràng, gồm lưu lượng, áp suất, công suất và cổng kết nối
- Kỹ thuật tư vấn chọn bơm theo sản phẩm, lưu lượng và áp suất thực tế của dây chuyền
- Sản phẩm được bảo hành 12 tháng theo chính sách bảo hành của công ty
- Bạn có thể tải catalog Carten để tham khảo đầy đủ thông số.
Ngoài bơm trục vít, Carten còn cung cấp bơm cánh khế, bơm đồng hóa, bơm ly tâm thực phẩm, bơm màng khí nén, bơm CIP và bơm hình SINE, nên bạn có thể trao đổi một lần cho cả hệ thống bơm của dây chuyền.
Nếu bạn đang cần chọn bơm trục vít cho sữa, bia, siro, kem, dược phẩm hay mỹ phẩm, hãy gửi cho Carten Pump Vietnam tên sản phẩm, độ nhớt, lưu lượng, áp suất, nhiệt độ và sơ đồ đường ống. Kỹ thuật của chúng tôi sẽ đề xuất model phù hợp và gửi báo giá cho bạn.
