Van 1 chiều Inox

Van một chiều inox là thiết bị được sử dụng để kiểm soát hướng chuyển động của lưu chất trong đường ống, cho phép dòng chảy đi theo một chiều và hạn chế dòng chảy ngược.

Tùy vào yêu cầu của từng hệ thống, người dùng có thể lựa chọn van một chiều inox nối ren, van lá lật, van cối, van cánh bướm hoặc loại kết nối mặt bích. Mỗi thiết kế sẽ có đặc điểm riêng về cách đóng mở, khả năng chống hồi lưu và mức độ phù hợp với từng điều kiện vận hành.

Van một chiều là gì?

Van 1 chiều là loại van được thiết kế để cho phép lưu chất đi qua theo một hướng nhất định và tự động ngăn dòng chảy quay ngược trở lại. Khác với nhiều loại van công nghiệp khác, van một chiều thường không cần tay gạt, tay quay hay bộ truyền động bên ngoài để điều khiển.

Cơ cấu bên trong van sẽ phản ứng dựa trên áp suất và hướng dòng chảy. Khi lưu chất đi đúng chiều, áp lực dòng chảy làm bộ phận đóng mở dịch chuyển để tạo đường lưu thông. Khi dòng chảy giảm, dừng hoặc có xu hướng đảo chiều, cơ cấu này trở về vị trí đóng nhằm hạn chế dòng hồi.

Có thể hiểu đơn giản, van một chiều giống như một “cánh cửa chỉ cho đi một hướng”. Lưu chất có thể đi qua khi đủ điều kiện, nhưng khi quay ngược lại thì van sẽ đóng để bảo vệ phần đường ống và thiết bị phía trước.

Van một chiều thường được lắp sau máy bơm, trên đường ống cấp nước, các nhánh đường ống hoặc giữa các thiết bị có nguy cơ xuất hiện dòng hồi. Việc lựa chọn loại van nào sẽ phụ thuộc vào kích thước đường ống, lưu chất, áp suất, nhiệt độ và yêu cầu về tốc độ đóng van.

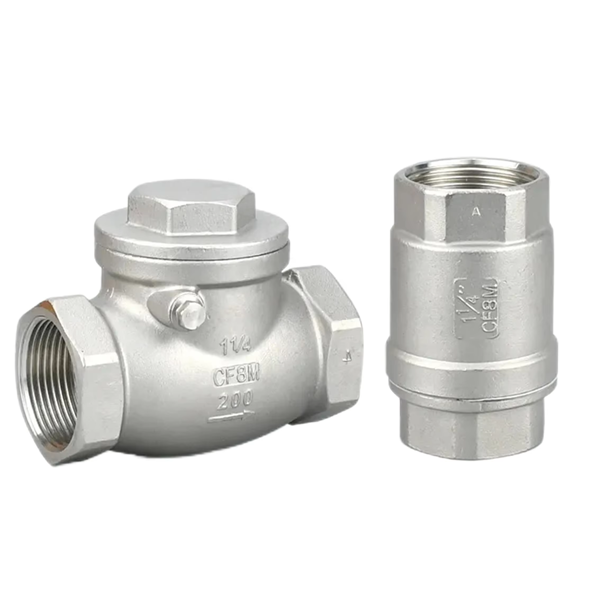

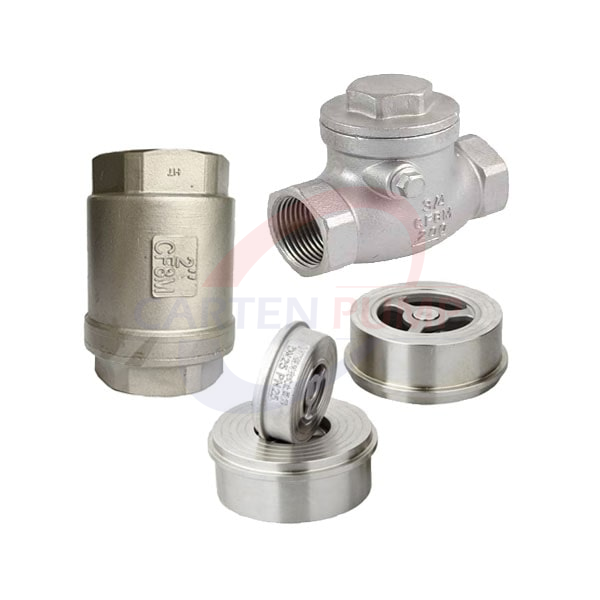

Van một chiều inox

Van một chiều inox là van một chiều có thân và các bộ phận chính được chế tạo từ thép không gỉ như inox 201, inox 304, inox 316 hoặc 316L tùy từng dòng sản phẩm.

So với các loại van làm từ vật liệu thông thường, van một chiều bằng inox có ưu thế về khả năng chống oxy hóa và chống ăn mòn. Đây là lý do sản phẩm thường được lựa chọn trong các hệ thống cần độ bền cao hoặc làm việc trong môi trường có độ ẩm, hóa chất và yêu cầu vệ sinh nhất định.

Tuy nhiên, không phải loại inox nào cũng phù hợp với mọi môi trường. Inox 304 thường được sử dụng cho các ứng dụng phổ thông, trong khi inox 316/316L thường được cân nhắc khi môi trường có tính ăn mòn cao hơn.

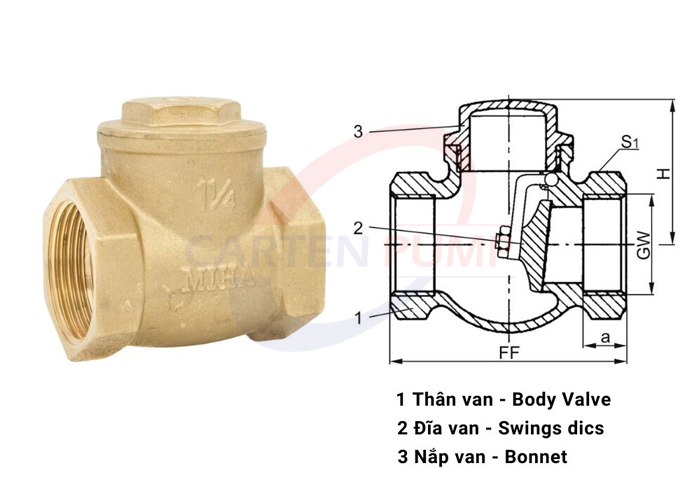

Cấu tạo của van một chiều inox

Nhìn bên ngoài, van một chiều inox có thể khá đơn giản nhưng bên trong vẫn bao gồm nhiều chi tiết đảm nhiệm những chức năng khác nhau. Tùy kiểu thiết kế mà cấu tạo có thể thay đổi, song các bộ phận cơ bản thường gồm:

Thân van

Đây là phần bao bọc cơ cấu bên trong và tạo thành khoang cho lưu chất đi qua. Thân van đồng thời chịu áp lực của hệ thống và quyết định một phần đến kiểu kết nối với đường ống.

Đĩa van hoặc lá van

Bộ phận này trực tiếp thực hiện việc đóng mở. Khi dòng chảy đi đúng hướng, đĩa hoặc lá van được đẩy khỏi vị trí làm kín. Khi dòng đổi chiều, bộ phận này trở về vị trí đóng để ngăn dòng hồi.

Trục van/bản lề

Với van lá lật, lá van được cố định trên một trục và xoay quanh điểm này khi đóng mở. Ở những thiết kế khác, trục có thể đóng vai trò dẫn hướng cho đĩa van chuyển động.

Lò xo

Một số dòng van một chiều sử dụng lò xo để tạo lực đóng chủ động. Khi dòng chảy yếu đi hoặc xuất hiện áp suất ngược, lò xo sẽ hỗ trợ đưa đĩa hoặc cánh van về vị trí đóng nhanh hơn.

Đầu kết nối

Van có thể sử dụng nhiều phương thức kết nối khác nhau như ren, mặt bích hoặc wafer. Việc lựa chọn phụ thuộc vào kích thước đường ống và tiêu chuẩn kết nối của hệ thống.

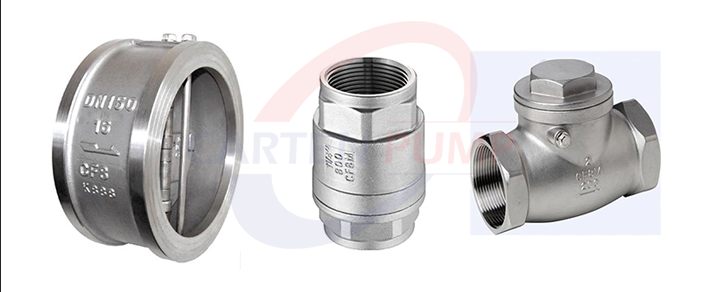

Phân loại van một chiều inox

Trên thực tế, van một chiều inox được chia thành nhiều dạng dựa trên cơ cấu đóng mở và phương thức kết nối. Mỗi loại sẽ có ưu điểm riêng, phù hợp với một nhóm hệ thống nhất định.

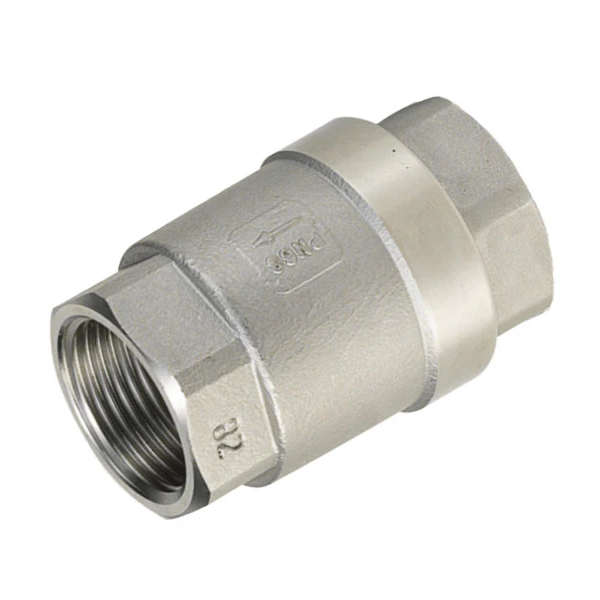

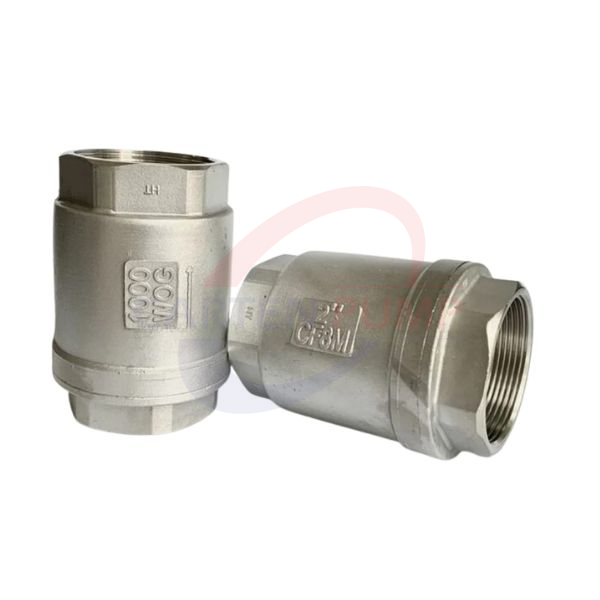

Van một chiều lò xo inox nối ren

Van một chiều lò xo inox nối ren có thiết kế khá gọn, thường được sử dụng trên các tuyến ống nhỏ và vừa. Điểm đặc trưng của sản phẩm nằm ở cơ cấu lò xo bên trong, giúp đĩa van đóng lại nhanh khi dòng chảy giảm hoặc có dấu hiệu đảo chiều.

Đây là lựa chọn phù hợp cho những hệ thống cần hạn chế dòng hồi mà không muốn sử dụng một thiết bị có kích thước quá lớn.

Nguyên lý hoạt động

Khi lưu chất đi theo chiều quy định, áp lực dòng chảy tác động lên đĩa van và thắng lực đàn hồi của lò xo. Đĩa van được đẩy khỏi vị trí làm kín, tạo khoảng trống để lưu chất đi qua.

Khi dòng chảy yếu đi hoặc chuyển hướng, lực tác động lên đĩa giảm xuống. Lò xo lập tức đẩy đĩa trở về vị trí đóng, từ đó hạn chế lưu chất chảy ngược.

Thông số kỹ thuật thường gặp

• Vật liệu: Inox 201, inox 304
• Kích thước: DN15 – DN50
• Kết nối: Ren trong
• Áp suất làm việc: PN16
• Nhiệt độ làm việc: -20ºC ~ 425ºC

Van một chiều lá lật inox

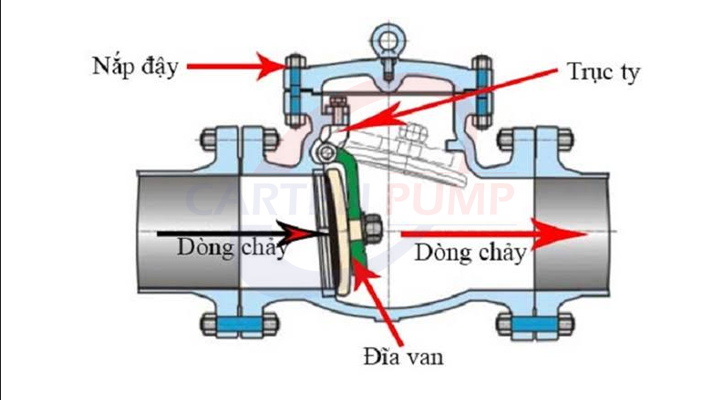

Van một chiều lá lật inox sử dụng một lá van có khả năng xoay quanh trục bản lề. Cấu tạo này khá trực quan và có đường dòng tương đối thông thoáng khi van mở.

Khi lưu chất đi đúng hướng, lá van được đẩy lên và mở đường cho dòng chảy. Khi dòng giảm hoặc xuất hiện dòng hồi, lá van hạ xuống và đóng lại.

Nguyên lý hoạt động

• Áp suất của dòng chảy thuận tạo lực tác động lên lá van, khiến lá quay quanh trục và mở ra. Khi lưu lượng giảm, lá van dần trở về vị trí ban đầu.
• Trong trường hợp dòng chảy đảo chiều, áp lực ngược kết hợp với trọng lực sẽ đưa lá van về vị trí đóng, hạn chế lưu chất quay trở lại.

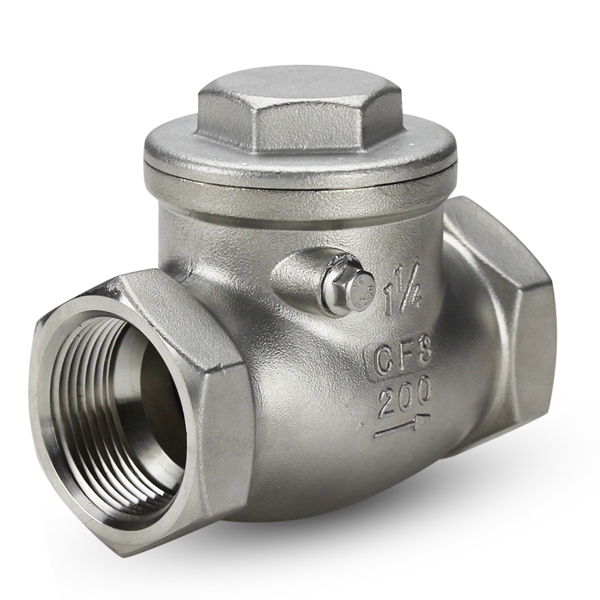

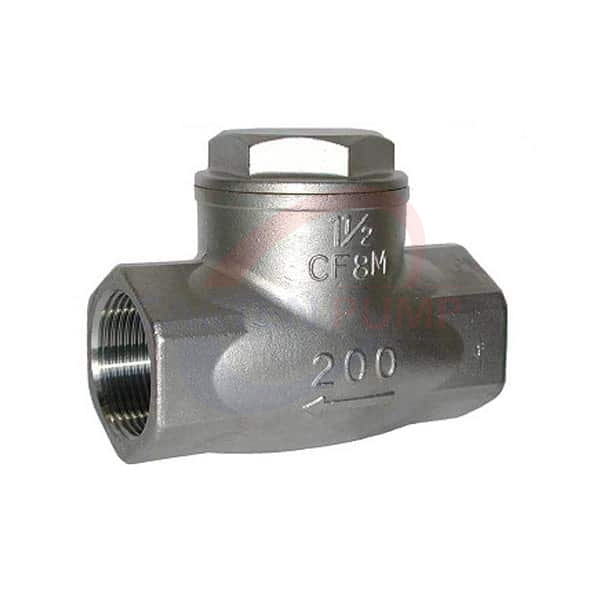

Van một chiều lá lật ren inox

Van một chiều lá lật nối ren thường được sử dụng cho các tuyến có kích thước nhỏ đến trung bình. Kết nối ren giúp quá trình thi công khá đơn giản và thuận tiện khi cần tháo van kiểm tra.

Thông số kỹ thuật thường gặp

• Vật liệu: Inox 201, inox 304
• Kích thước: DN15 – DN50
• Kết nối: Ren trong
• Áp suất làm việc: PN16
• Nhiệt độ làm việc: -20ºC ~ 180ºC

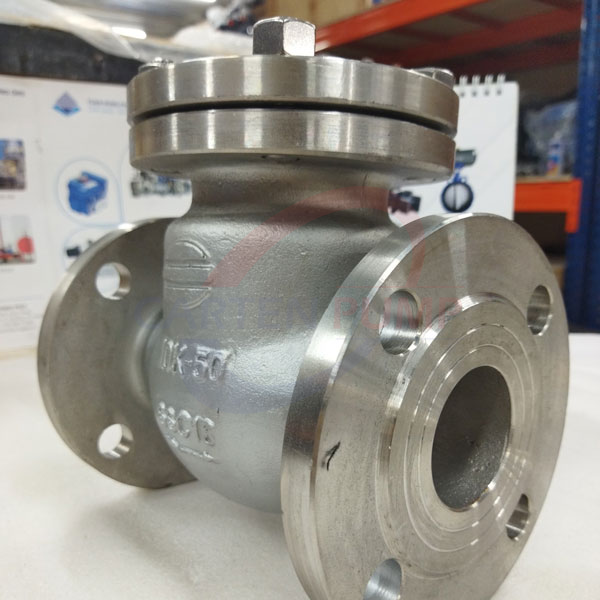

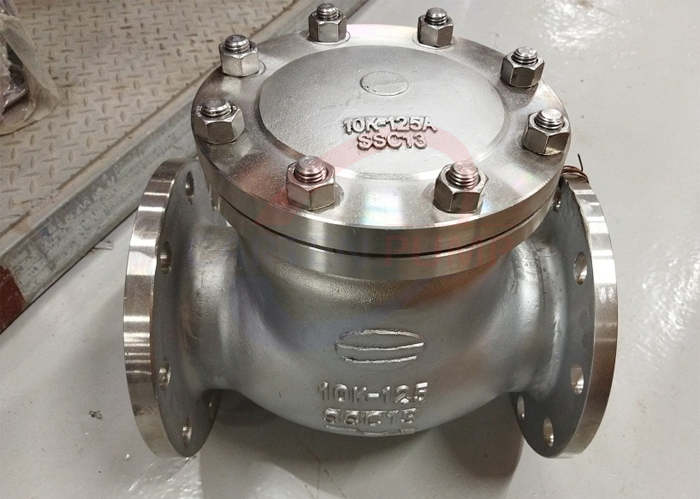

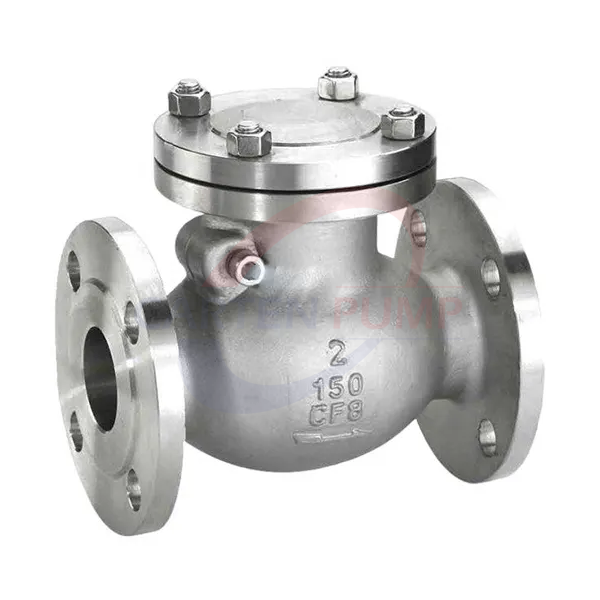

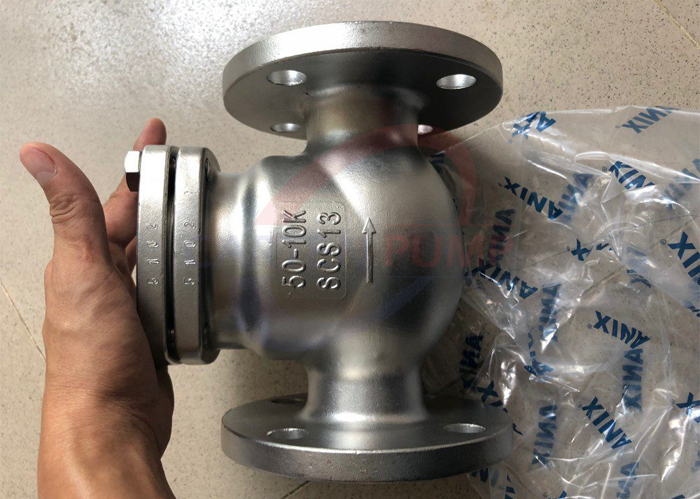

Van một chiều lá lật mặt bích inox

Với những đường ống có kích thước lớn, van một chiều lá lật mặt bích inox thường được lựa chọn nhờ khả năng liên kết chắc chắn với đường ống.

Kiểu van này phù hợp với hệ thống bơm, cấp thoát nước và các tuyến công nghiệp sử dụng kết nối mặt bích. Việc tháo lắp cũng tương đối thuận tiện khi cần bảo trì hoặc thay thế.

Thông số kỹ thuật thường gặp

• Vật liệu: Inox 304, inox 316L
• Kích thước: DN50 – DN300
• Kết nối: Mặt bích
• Áp suất làm việc: PN16 – PN25 – PN40
• Nhiệt độ làm việc: -20ºC ~ 425ºC

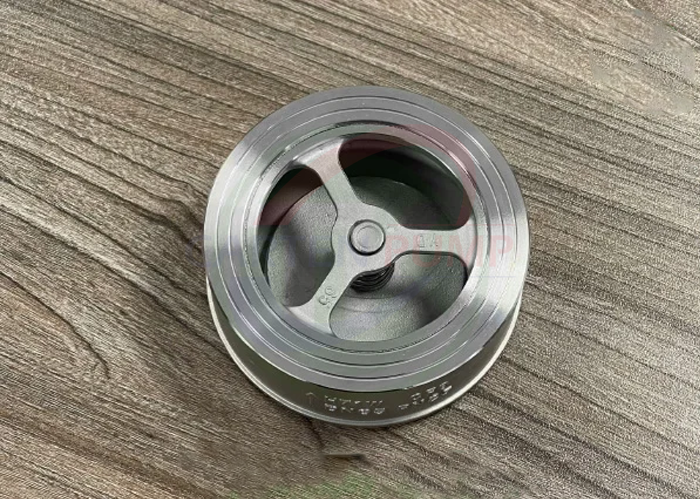

Van một chiều cối inox

Van một chiều cối inox có cấu tạo dạng đĩa chuyển động theo phương thẳng đứng và thường đi kèm lò xo hồi vị. So với loại lá lật, cơ cấu này kiểm soát chuyển động của đĩa theo một hướng rõ ràng hơn.

Thiết kế nhỏ gọn và khả năng đóng chủ động khiến van cối được sử dụng trong nhiều hệ thống đường ống công nghiệp.

Nguyên lý hoạt động

• Dòng lưu chất đi đúng chiều sẽ tạo áp lực lên đĩa van, làm đĩa di chuyển khỏi bề mặt làm kín. Khi đó, đường dòng được mở và lưu chất đi qua.
• Khi áp lực dòng giảm hoặc xuất hiện dòng chảy ngược, lò xo đẩy đĩa trở về vị trí ban đầu. Đĩa tiếp xúc với bề mặt làm kín và ngăn dòng hồi.

Thông số kỹ thuật thường gặp

• Vật liệu: Inox 304, inox 316L
• Kích thước: DN15 – DN250
• Kết nối: Wafer
• Áp suất làm việc: PN25
• Nhiệt độ làm việc: -20ºC ~ 425ºC

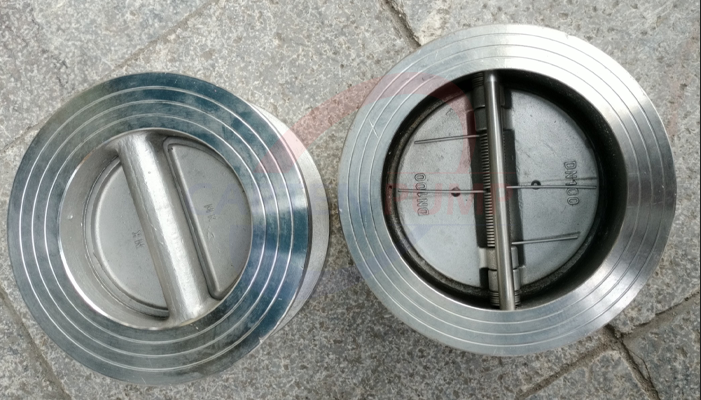

Van một chiều cánh bướm inox

Van một chiều cánh bướm inox thường có thiết kế wafer với thân mỏng và hai cánh van đặt đối xứng bên trong. Đây là một trong những kiểu van được sử dụng khi cần tiết kiệm không gian lắp đặt trên các tuyến đường ống.

Cơ cấu cánh van kết hợp với lò xo giúp sản phẩm có khả năng đóng tương đối nhanh khi dòng lưu chất dừng hoặc đổi chiều.

Nguyên lý hoạt động

• Khi lưu chất đi theo chiều cho phép, áp lực dòng đẩy hai cánh van mở ra. Lưu chất đi qua khoảng trống giữa các cánh.
• Khi dòng chảy giảm hoặc đảo chiều, lò xo đưa hai cánh trở lại vị trí đóng. Nhờ vậy, lượng lưu chất hồi về phía trước được hạn chế.

Thông số kỹ thuật thường gặp

• Vật liệu: Inox 304, inox 316L
• Kích thước: DN15 – DN250
• Kết nối: Wafer kẹp bích
• Áp suất làm việc: PN25
• Nhiệt độ làm việc: -20ºC ~ 425ºC

Ưu điểm và ứng dụng của van một chiều inox

Van một chiều inox được sử dụng trong nhiều hệ thống nhờ khả năng tự động kiểm soát hướng dòng. Khi được lựa chọn đúng chủng loại, van không chỉ hạn chế dòng hồi mà còn góp phần bảo vệ bơm và các thiết bị trong hệ thống.

Ưu điểm của van một chiều inox

• Ngăn dòng chảy ngược: Đây là chức năng quan trọng nhất. Van giúp hạn chế lưu chất quay trở lại khi bơm dừng hoặc khi áp suất giữa các đoạn đường ống thay đổi.
• Khả năng chống ăn mòn: Inox có khả năng chống oxy hóa và ăn mòn tốt, phù hợp với nhiều môi trường làm việc mà vật liệu thông thường khó đáp ứng lâu dài.
• Độ bền cao: Nếu lựa chọn đúng vật liệu và vận hành trong giới hạn cho phép, van inox có thể hoạt động ổn định trong thời gian dài.
• Nhiều chủng loại: Người dùng có thể lựa chọn loại nối ren, mặt bích hoặc wafer tùy hệ thống. Cơ cấu bên trong cũng có nhiều dạng để đáp ứng yêu cầu khác nhau về tốc độ đóng và tổn thất áp.
• Dễ kết hợp với hệ thống inox: Bề mặt và vật liệu đồng bộ giúp sản phẩm dễ sử dụng trong các tuyến ống inox, đặc biệt ở những hệ thống yêu cầu độ bền và tính vệ sinh.

Ứng dụng thực tế

• Trong hệ thống cấp nước và bơm nước, van thường được bố trí ở đầu ra máy bơm hoặc các nhánh đường ống để hạn chế nước chảy ngược.
• Trong hệ thống nước tuần hoàn và làm mát, van giúp duy trì hướng dòng và hạn chế ảnh hưởng khi thiết bị bơm dừng hoặc lưu lượng thay đổi.
• Trong hệ thống khí nén, van một chiều được sử dụng để giữ hướng dòng khí và hạn chế khí quay ngược về thiết bị.
• Trong hệ thống dầu và hóa chất, inox giúp tăng khả năng chống ăn mòn, tuy nhiên cần lựa chọn đúng mác inox và vật liệu làm kín dựa trên tính chất cụ thể của lưu chất.
• Trong ngành thực phẩm và đồ uống, các loại inox phù hợp có thể được sử dụng trong đường ống cần độ sạch và khả năng vệ sinh tốt.

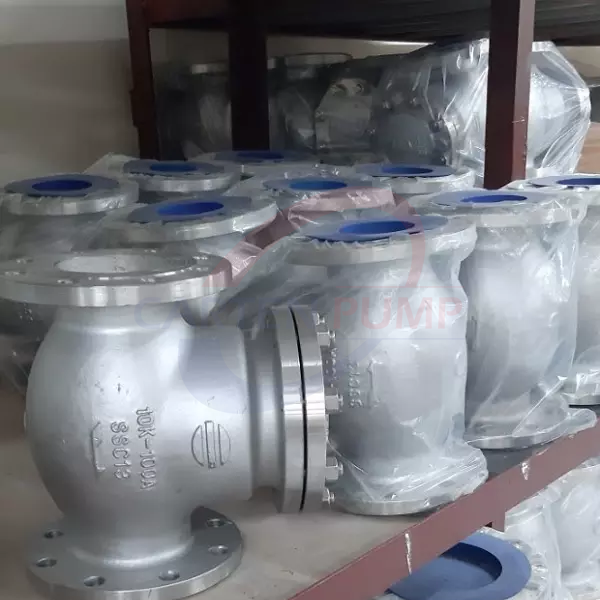

Giá van một chiều inox hiện nay

Giá van một chiều inox không chỉ phụ thuộc vào kích thước DN. Cùng một kích thước nhưng khác vật liệu, kiểu kết nối, cơ cấu đóng mở hoặc thương hiệu thì giá bán có thể chênh lệch đáng kể.

Một số yếu tố ảnh hưởng đến giá gồm:

• Inox 201 thường có giá thấp hơn inox 304, trong khi inox 316/316L có mức giá cao hơn.
• Lò xo, lá lật, cối và cánh bướm có cấu tạo khác nhau nên chi phí cũng khác nhau.
• Van DN càng lớn thường cần nhiều vật liệu và yêu cầu gia công cao hơn.
• Ren, mặt bích và wafer có chi phí sản xuất khác nhau.
• Cấp áp càng cao thường đòi hỏi kết cấu chắc chắn và yêu cầu gia công cao hơn.
• Nhiệt độ làm việc: Các dòng sử dụng trong môi trường nhiệt cao có thể yêu cầu vật liệu làm kín và cấu hình đặc biệt.
• Chứng từ: CO, CQ, VAT và các hồ sơ kỹ thuật cũng có thể ảnh hưởng đến giá bán cuối cùng.

Bảng giá van một chiều inox tham khảo

Lưu ý: Mức giá trên chỉ mang tính tham khảo. Giá thực tế có thể thay đổi tùy vật liệu, thương hiệu, tiêu chuẩn, số lượng và thời điểm mua.

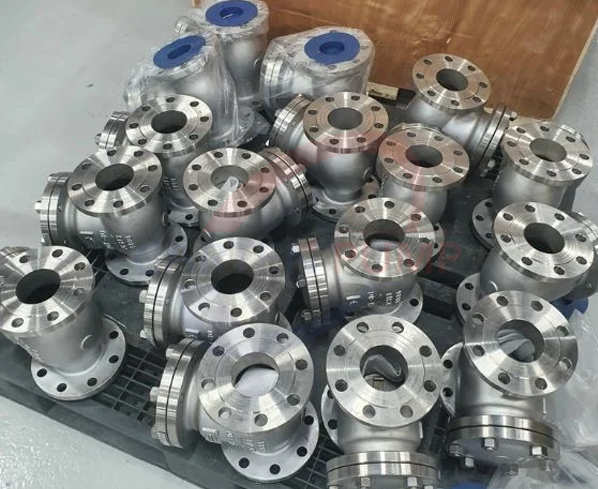

Mua van một chiều inox ở đâu?

Khi mua van một chiều inox, điều quan trọng không chỉ là tìm được sản phẩm có giá tốt mà còn phải đảm bảo van phù hợp với hệ thống đang sử dụng. Một sản phẩm rẻ nhưng sai kích thước, sai kết nối hoặc không đáp ứng được môi trường làm việc có thể khiến chi phí phát sinh cao hơn trong quá trình vận hành.

Trước khi đặt mua, nên kiểm tra các yếu tố sau:

• Loại van: Chọn van lò xo, lá lật hoặc wafer tùy nhu cầu sử dụng.
• Kích thước & kết nối: Đảm bảo đúng DN và kiểu nối ren, mặt bích hoặc wafer.
• Vật liệu: Kiểm tra inox 201, 304, 316 hay 316L có phù hợp với lưu chất.
• Áp suất & nhiệt độ: Đảm bảo van đáp ứng điều kiện làm việc của hệ thống.
• Chứng từ: Kiểm tra CO, CQ, VAT và tài liệu kỹ thuật nếu cần.
• Đổi trả & bảo hành: Ưu tiên nhà cung cấp có chính sách rõ ràng.

Nếu bạn đang tìm van một chiều inox cho đường ống công nghiệp, Carten Pump Việt Nam là một đơn vị có thể tham khảo. Đơn vị cung cấp nhiều dòng van và phụ kiện đường ống inox với các lựa chọn về kích thước, vật liệu và kiểu kết nối.

Một số sản phẩm và dịch vụ có thể tham khảo gồm:

• Van cổng inox
• Van bi inox
• Van bướm inox
• Van một chiều inox nối ren.
• Van một chiều lá lật inox.
• Van một chiều inox mặt bích.
• Van một chiều cối inox.
• Van một chiều cánh bướm inox.
• Các loại phụ kiện và van đường ống công nghiệp.
• Hỗ trợ tư vấn lựa chọn sản phẩm theo kích thước và điều kiện sử dụng.
• Cung cấp CO, CQ và hóa đơn VAT theo nhu cầu.

Ngoài phụ kiện inox vi sinh và phụ kiện inox công nghiệp, Carten cũng cung cấp và phân phối bơm công nghiệp bơm hóa chất thực phẩm dành cho nhà máy. Khách hàng có nhu cầu vui lòng liên hệ bên dưới:

1. Địa chỉ: 15 Đường Số 8 Khu nhà ở, Khu phố 2, Tam Bình, Hồ Chí Minh
2. Hotline: 0908095139

FAQ về van một chiều inox

Van một chiều inox có lắp đứng được không?

• Có thể hoặc không tùy thuộc vào thiết kế của từng loại van. Một số van lò xo có thể lắp theo phương đứng nhờ lực lò xo hỗ trợ đóng. Trong khi đó, van lá lật thường phù hợp hơn với cách lắp ngang.
• Khi thi công cần quan sát mũi tên chỉ hướng dòng chảy trên thân van và thực hiện đúng yêu cầu kỹ thuật của nhà sản xuất.

Vì sao van một chiều lò xo có thể bị rung?

• Khi lưu lượng không ổn định hoặc hệ thống xuất hiện dao động áp suất, đĩa van có thể liên tục dịch chuyển giữa trạng thái mở và đóng. Điều này tạo ra tiếng va đập hoặc rung tại vị trí van.
• Nếu hiện tượng xảy ra thường xuyên, nên kiểm tra lại tốc độ dòng, vị trí lắp đặt, áp suất và loại van đang sử dụng.

Van lá lật inox có gây búa nước không?

• Van lá lật có thể góp phần làm tăng nguy cơ búa nước trong một số hệ thống nếu dòng chảy thay đổi quá nhanh và lá van đóng không đủ nhanh.
• Khi bơm dừng đột ngột, dòng hồi có thể tạo ra xung áp trong đường ống.
• Với hệ thống có nguy cơ búa nước cao, nên xem xét loại van có tốc độ đóng phù hợp và tính toán vị trí lắp đặt ngay từ đầu.

Dấu hiệu nào cho thấy van một chiều inox bị rò ngược?

• Một số dấu hiệu dễ nhận biết gồm áp suất giảm bất thường sau khi bơm dừng, lưu chất quay ngược, thiết bị phía trước bị tác động bởi dòng hồi hoặc xuất hiện tiếng động bất thường tại vị trí van.
• Khi gặp tình trạng này, nên kiểm tra hướng lắp, đĩa/lá van, bề mặt làm kín và điều kiện vận hành của hệ thống để xác định nguyên nhân.
