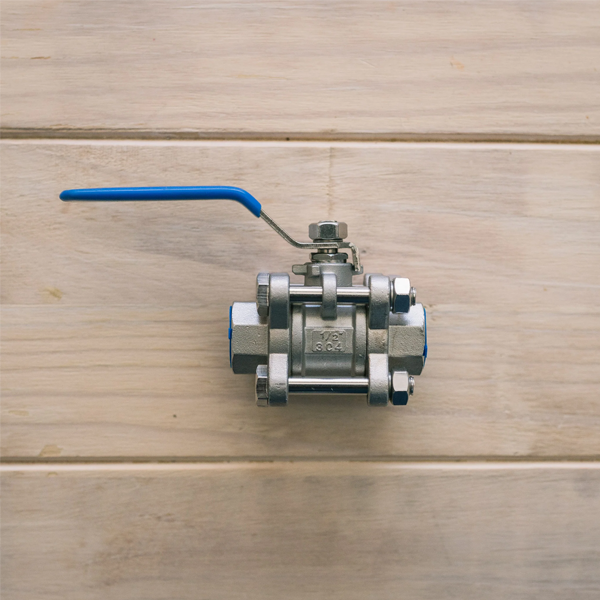

Van bi Inox 3 thân

Van bi inox 3 thân là loại van bi có thân gồm 3 phần tách rời, thường được gọi là van bi 3 mảnh, van bi 3PC hoặc Three Piece Ball Valve. So với van bi 1 thân hoặc 2 thân, thiết kế 3 thân nổi bật ở khả năng tháo phần thân giữa để tiếp cận các bộ phận bên trong. Nhờ vậy, van đặc biệt phù hợp với những hệ thống cần kiểm tra và bảo trì định kỳ.

Các bộ phận chính gồm:

• Thân giữa: chứa bi van và các bộ phận làm kín.
• Hai đầu thân: kết nối với đường ống.
• Bu lông và đai ốc: cố định các phần thân.
• Bi van: thực hiện đóng mở dòng chảy.
• Seat và gioăng: tạo độ kín.
• Trục van: truyền chuyển động từ tay gạt hoặc actuator.

Nhờ phần thân có thể tháo rời, người dùng có thể tiếp cận bên trong van thuận tiện hơn khi cần vệ sinh hoặc thay thế seat, gioăng và một số linh kiện.

Các loại van bi inox 3 thân theo chất liệu

Trên thị trường hiện nay, van bi inox 3 thân được phân loại chủ yếu theo vật liệu, kiểu kết nối và phương thức điều khiển.

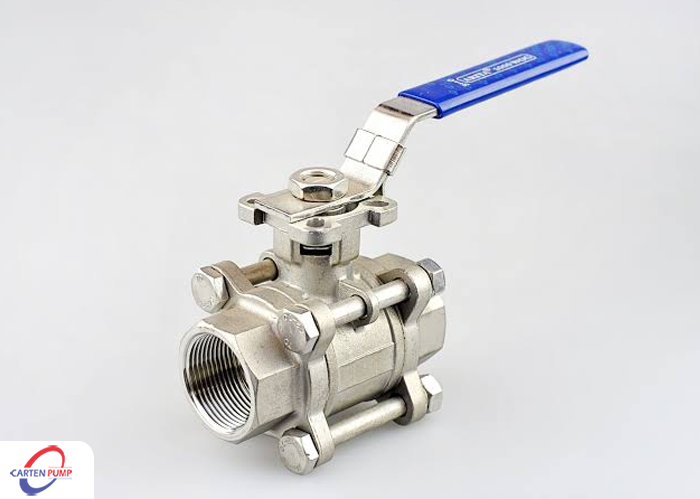

Van bi inox 3 thân 304

• Vật liệu thân inox 304.
• Khả năng chống ăn mòn tốt trong nhiều môi trường thông thường.
• Giá thường dễ tiếp cận hơn inox 316.
• Phổ biến trong hệ thống nước, khí, dầu và một số môi chất công nghiệp.
• Có các dạng nối ren, hàn hoặc clamp.

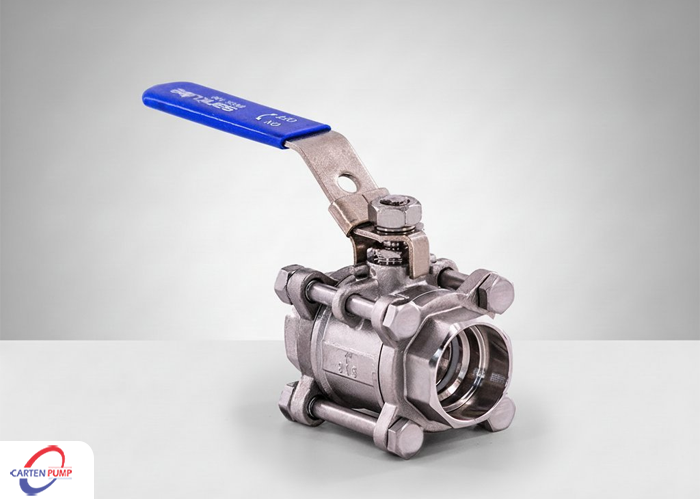

Van bi inox 3 thân 316

• Thân van sử dụng inox 316.
• Khả năng chống ăn mòn cao hơn trong nhiều môi trường.
• Thường được lựa chọn cho môi trường hóa chất hoặc ứng dụng có yêu cầu vật liệu cao.
• Có các phiên bản nối ren, hàn và clamp.
• Chi phí thường cao hơn loại inox 304.

Một số dòng van bi 3 thân inox 316 trên thị trường có kích thước từ DN8–DN100 và các cấu hình áp suất khác nhau tùy model.

Phân loại van inox 3 thân theo kiểu kết nối

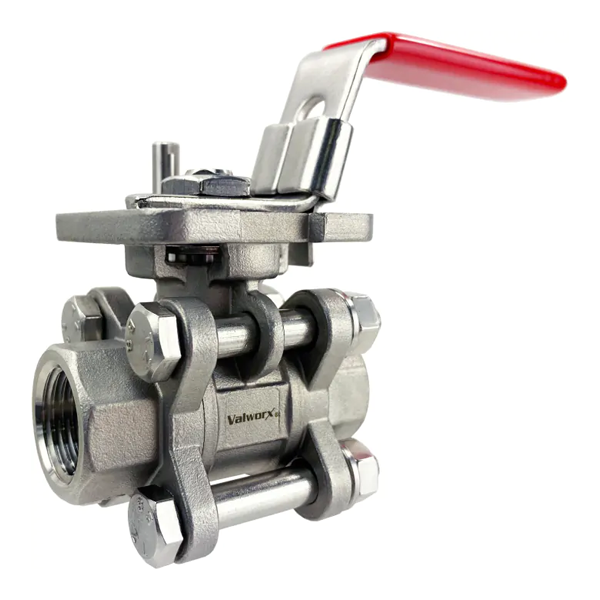

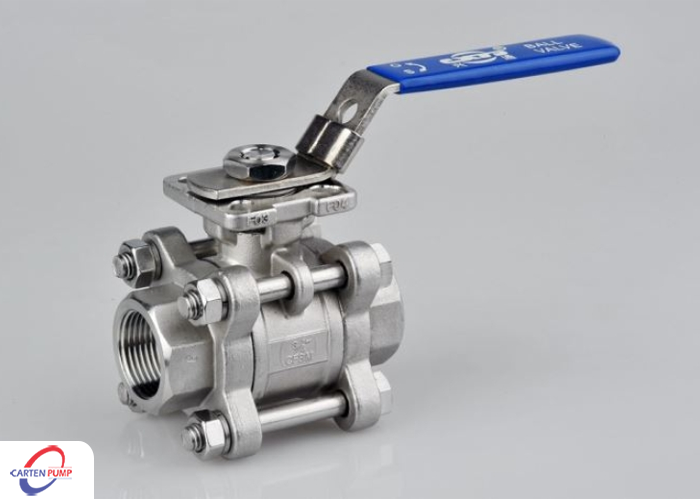

Van bi inox 3 thân nối ren

• Kết nối ren trong hoặc ren ngoài tùy thiết kế.
• Lắp đặt tương đối đơn giản.
• Phổ biến ở đường ống kích thước nhỏ và vừa.
• Dễ thay thế khi cần bảo trì.
• Chi phí thường thấp hơn một số dòng clamp vi sinh.

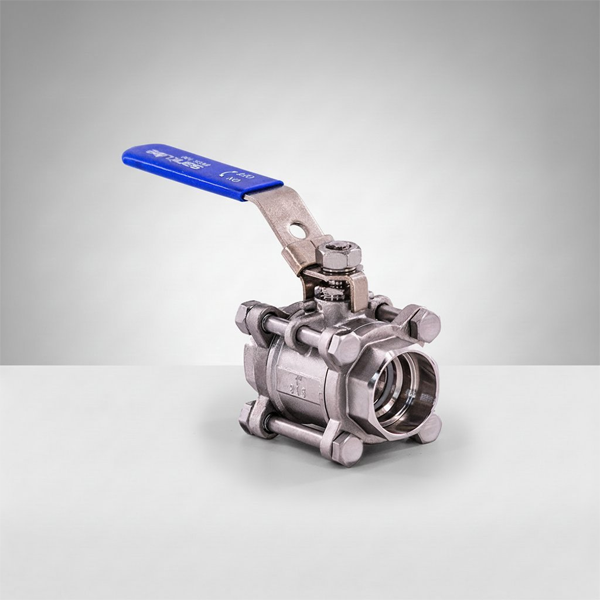

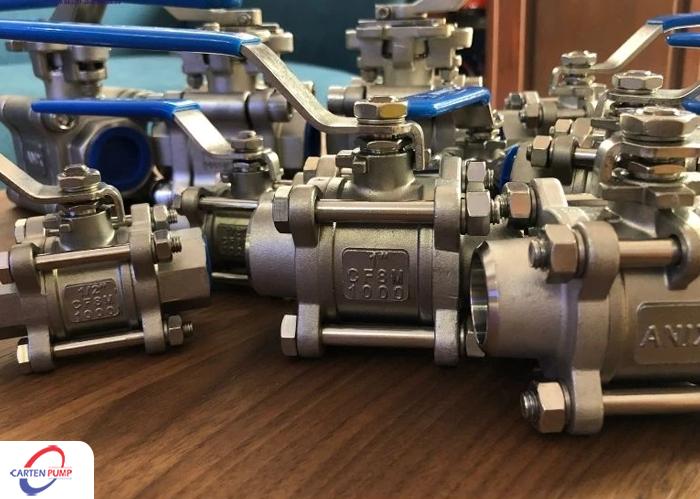

Van bi inox 3 thân nối hàn

• Hai đầu van được thiết kế để hàn trực tiếp với đường ống.
• Kết nối chắc chắn.
• Hạn chế vị trí rò rỉ tại mối nối.
• Phù hợp hệ thống yêu cầu kết nối cố định.
• Có các kích thước từ nhỏ đến lớn tùy model.

Một số sản phẩm inox 304 3 thân nối hàn đang được bán với nhiều kích thước từ DN15 đến DN80.

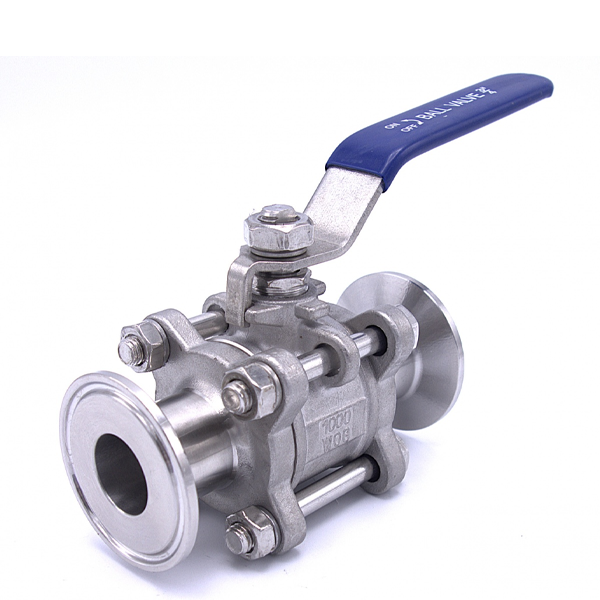

Van bi inox 3 thân nối clamp

• Sử dụng kết nối clamp.
• Tháo lắp nhanh.
• Thuận tiện vệ sinh.
• Phù hợp các hệ thống thực phẩm, đồ uống và ứng dụng vệ sinh khi đáp ứng đúng tiêu chuẩn.
• Thường có giá cao hơn loại ren thông thường.

Phân loại van inox 3 thân cơ học

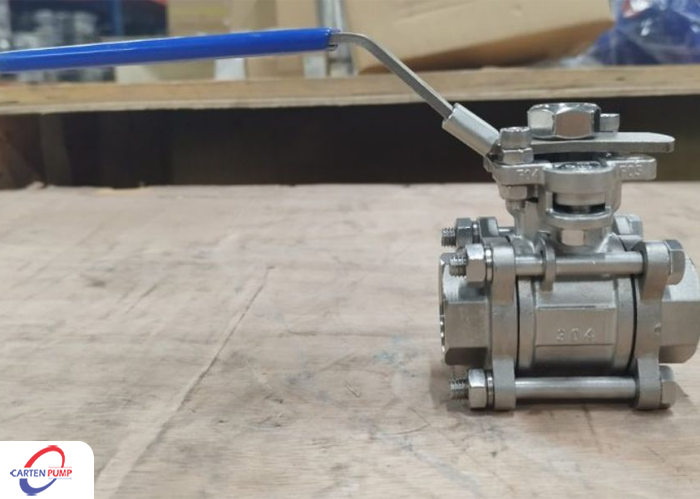

Van bi inox 3 thân tay gạt

• Điều khiển thủ công.
• Thiết kế đơn giản.
• Không cần nguồn điện hoặc khí nén.
• Phù hợp hệ thống có tần suất đóng mở không quá cao.
• Chi phí đầu tư thấp hơn loại tự động.

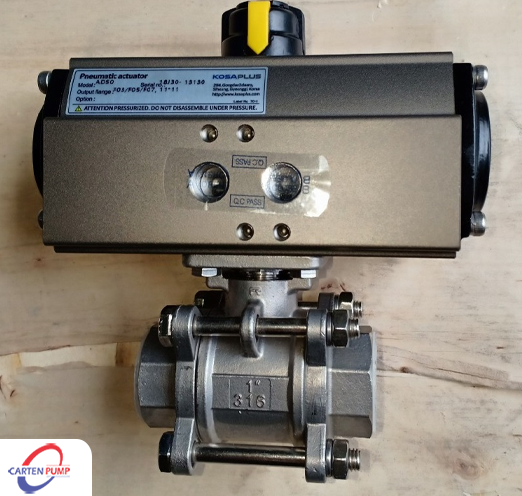

Van bi inox 3 thân điều khiển khí nén

• Kết hợp actuator khí nén.
• Đóng mở nhanh.
• Có thể tích hợp vào hệ thống tự động.
• Phù hợp dây chuyền sản xuất.
• Thường sử dụng khi cần đóng mở van liên tục.

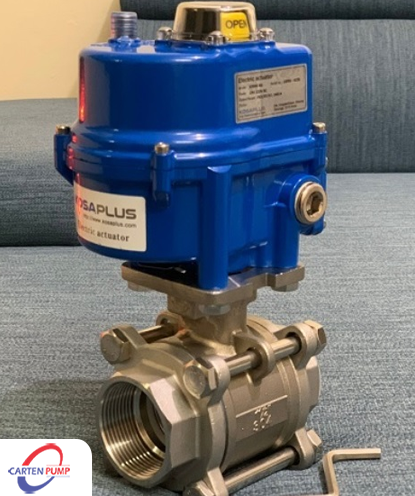

Van bi inox 3 thân điều khiển điện

• Sử dụng actuator điện.
• Có thể điều khiển từ tủ điện hoặc hệ thống tự động hóa.
• Phù hợp các hệ thống cần kiểm soát van từ xa.
• Chi phí đầu tư cao hơn van tay gạt.

Ưu điểm của van bi inox 3 thân

Những ưu điểm đáng chú ý nhất của thiết kế 3 thân gồm:

• Có thể tháo phần thân để kiểm tra linh kiện
• Thuận tiện thay seat, gioăng và một số chi tiết bên trong
• Khi sử dụng đúng vật liệu làm kín và điều kiện vận hành
• Đóng mở nhanh vì cấu tạo thường chỉ cần xoay 90°
• Thân inox phù hợp nhiều môi trường công nghiệp
• Chống ăn mòn đặc biệt khi lựa chọn đúng loại inox
• Đa dạng kết nối: ren, hàn, clamp
• Có thể tự động hóa hỗ trợ actuator khí nén hoặc điện
• Phù hợp hệ thống cần bảo trì thường xuyên

Ứng dụng của van bi inox 3 thân

Van bi inox 3 thân được sử dụng trong nhiều hệ thống, đặc biệt là những nơi vừa yêu cầu độ bền vừa cần thuận tiện tháo lắp.

Các ứng dụng phổ biến gồm:

• Hệ thống cấp nước: đóng mở các nhánh đường ống
• Hệ thống xử lý nước: nước sạch, nước công nghiệp và một số hệ thống xử lý
• Khí nén: đóng mở đường khí
• Dầu và nhiên liệu: tùy vật liệu van và điều kiện làm việc
• Hóa chất: lựa chọn inox và vật liệu làm kín theo từng môi chất
• Thực phẩm – đồ uống: ưu tiên loại clamp đáp ứng yêu cầu vệ sinh
• Dược phẩm: các hệ thống yêu cầu vật liệu và kết nối phù hợp
• Nhà máy sản xuất: các đường ống chất lỏng và khí công nghiệp
• Hệ thống tự động hóa: sử dụng phiên bản điều khiển khí nén hoặc điện.

So sánh van bi inox 3 thân với van 2 thân

Hai dòng van đều sử dụng viên bi để đóng mở dòng chảy nhưng khác nhau về kết cấu thân.

Nên chọn van 3 thân nếu hệ thống cần thường xuyên kiểm tra, vệ sinh hoặc thay thế linh kiện.

Nên cân nhắc van 2 thân nếu hệ thống ưu tiên chi phí đầu tư và không có nhu cầu tháo bảo trì thường xuyên.

Giá van bi inox 3 thân bao nhiêu?

Giá van bi inox 3 thân phụ thuộc nhiều vào kích thước, vật liệu, kiểu kết nối và thương hiệu. Giá niêm yết trên thị trường hiện có sự chênh lệch khá lớn: một số dòng 304 tay gạt có mức khoảng 150.000–2.000.000 đồng tùy kích thước, trong khi dòng 316 hoặc clamp có thể lên tới vài triệu đồng.

Bảng giá van bi inox 3 thân tham khảo

Lưu ý: Đây là khoảng giá tham khảo, được tổng hợp từ các mức giá đang được công khai trên một số website bán van và nhà cung cấp. Giá thực tế có thể thay đổi theo thương hiệu, xuất xứ, tiêu chuẩn kết nối, vật liệu seat, số lượng mua và thời điểm báo giá.
