Van cổng inox

Van cổng inox là gì?

Van cổng inox (tiếng Anh: Stainless Steel Gate Valve) là loại van cơ khí được chế tạo từ vật liệu inox (thép không gỉ), hoạt động theo cơ chế đóng/mở hoàn toàn dòng chảy bằng cách nâng hạ đĩa van (cổng van) theo phương thẳng đứng. Tên gọi “van cổng” xuất phát từ cơ chế hoạt động của nó: bộ phận chặn bên trong trượt lên xuống như một cánh cổng, giúp đóng kín hoặc mở đường ống dẫn.

Tên gọi khác: Van cửa inox, van chặn inox, gate valve inox.

Điểm khác biệt cốt lõi giữa van cổng inox với van bi hay van bướm là van cổng chỉ được thiết kế để đóng/mở hoàn toàn, không có chức năng điều tiết lưu lượng. Việc sử dụng van cổng để điều tiết dòng chảy ở vị trí bán phần sẽ làm mòn đĩa van, gây rò rỉ và giảm tuổi thọ thiết bị.

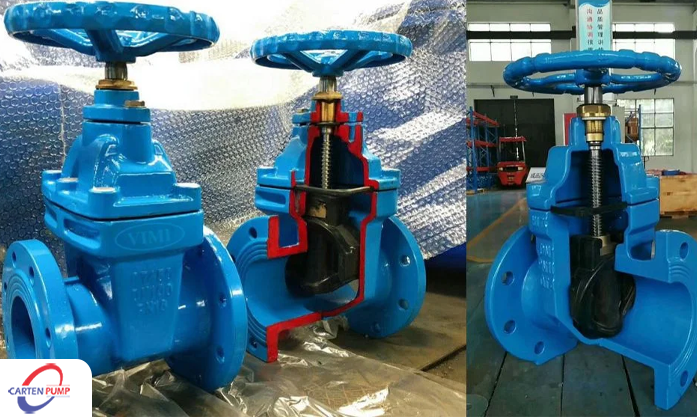

Cấu tạo van cổng inox

Van cổng inox được cấu thành từ các bộ phận chính sau:

Thân van (Valve body)

Là bộ phận lớn nhất, được sản xuất từ inox 201, 304 hoặc 316. Thân van có thiết kế rỗng bên trong, cho phép lưu chất di chuyển qua, đồng thời chứa đựng và cố định các bộ phận khác bên trong van.

Nắp chụp (Bonnet)

Nằm phía trên thân van, được chế tạo từ cùng loại vật liệu với thân van. Nắp chụp cùng với thân van tạo thành một thiết bị kín, ngăn chặn rò rỉ lưu chất ra ngoài và bảo vệ trục ty van.

Trục ty van (Stem)

Là bộ phận kết nối giữa tay quay và đĩa van, truyền chuyển động từ bộ phận điều khiển xuống đĩa van. Trục ty được phân làm hai loại: ty nổi và ty chìm (xem chi tiết tại mục 4.3).

Đĩa van/Cổng van (Gate/Disc)

Là bộ phận chặn dòng chảy, có dạng nêm hoặc phẳng, di chuyển lên xuống theo trục ty van để đóng hoặc mở tiết diện đường ống.

Đế van (Seat)

Là bề mặt làm kín bên trong thân van, nơi đĩa van tiếp xúc khi đóng hoàn toàn để đảm bảo độ kín khít.

Bộ phận vận hành

Có thể là tay quay/vô lăng (vận hành bằng tay), bộ truyền động điện (actuator) hoặc bộ truyền động khí nén.

Nguyên lý hoạt động van cổng inox

Nguyên lý hoạt động của van cổng inox khá đơn giản:

• Chiều mở: Khi người dùng xoay tay quay (hoặc cấp tín hiệu điều khiển), trục ty van quay và kéo đĩa van di chuyển lên phía trên, mở hoàn toàn tiết diện đường ống để lưu chất đi qua.
• Chiều đóng: Xoay tay quay theo chiều ngược lại, trục ty đẩy đĩa van hạ xuống, chặn kín tiết diện, ngăn không cho lưu chất đi qua.

Lưu ý quan trọng: Van cổng inox chỉ nên được vận hành ở 2 trạng thái: đóng hoàn toàn hoặc mở hoàn toàn. Không nên để van ở vị trí bán phần (mở một phần) trong thời gian dài vì sẽ gây mài mòn đĩa van và đế van, dẫn đến rò rỉ.

Phân loại van cổng inox

Theo mác vật liệu inox

Van cổng inox 201: Giá thành rẻ nhất, hàm lượng niken thấp, khả năng chống ăn mòn hạn chế. Phù hợp với môi trường ít ăn mòn, chi phí thấp.

Van cổng inox 304: Phổ biến nhất trên thị trường, cân bằng tốt giữa giá thành và chất lượng. Khả năng chống ăn mòn tốt, phù hợp với hầu hết các ứng dụng nước sạch, nước thải, thực phẩm.

Van cổng inox 316: Khả năng chống ăn mòn cao nhất, đặc biệt trong môi trường hóa chất và nước biển nhờ thành phần molypden. Giá thành cao nhất nhưng bền bỉ nhất trong điều kiện khắc nghiệt.

Theo kiểu kết nối

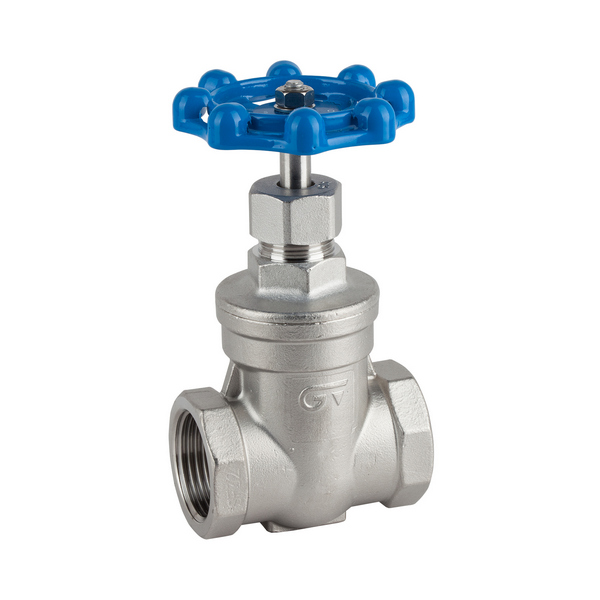

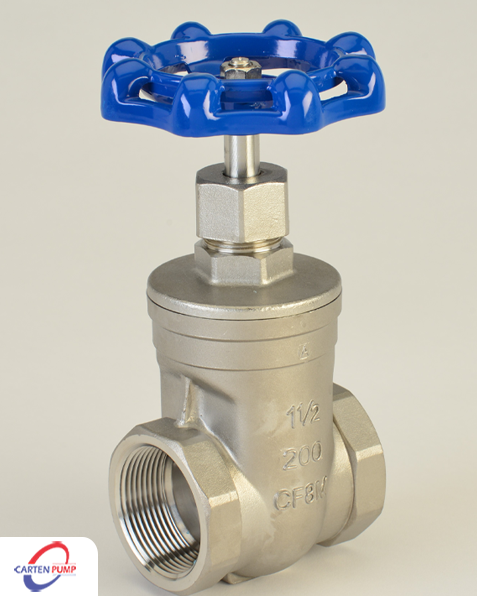

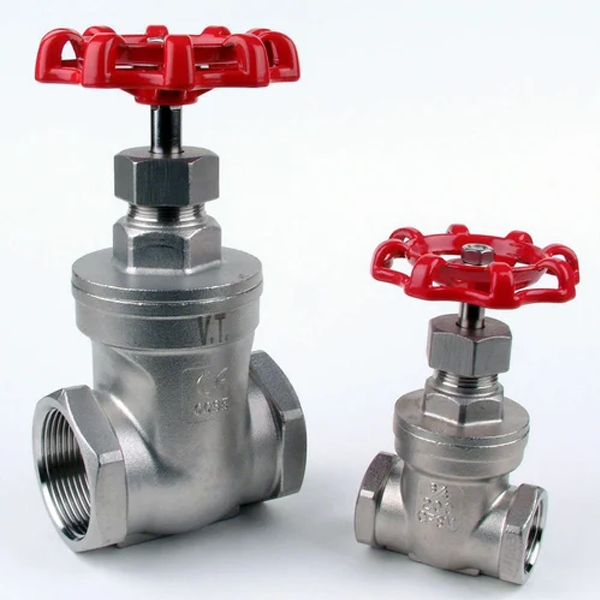

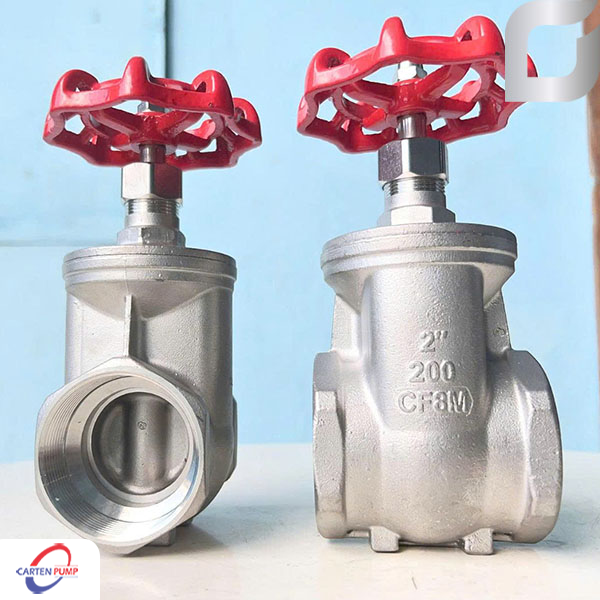

Van cổng inox nối ren: Kích thước từ DN15 đến DN100, lắp đặt nhanh chóng, gọn nhẹ, tiết kiệm chi phí. Phù hợp với các hệ thống đường ống nhỏ, không gian hẹp.

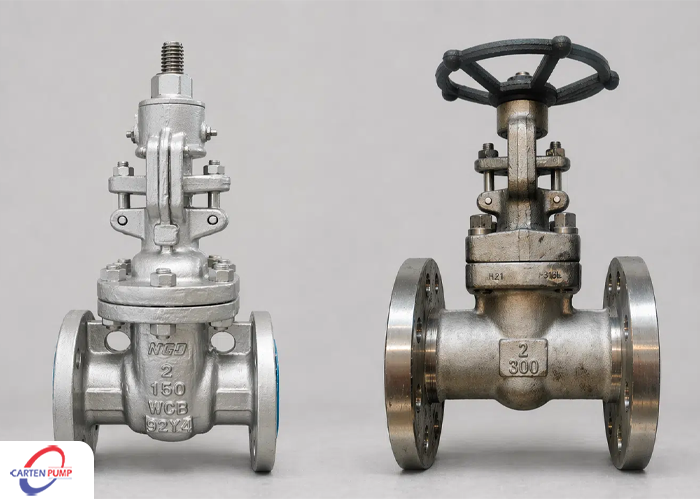

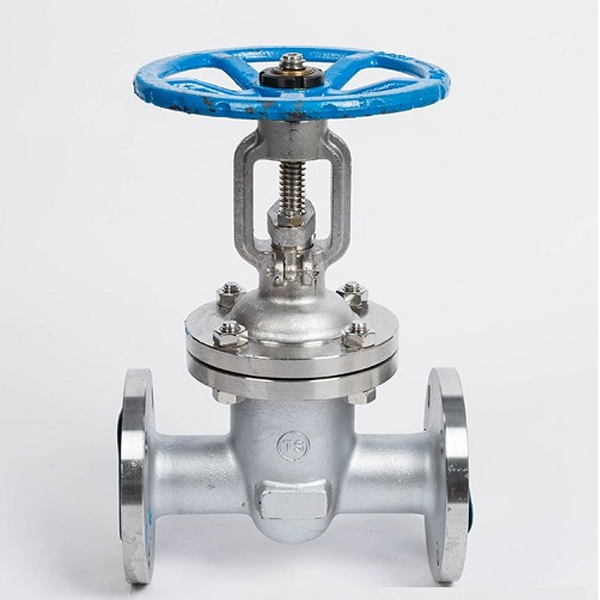

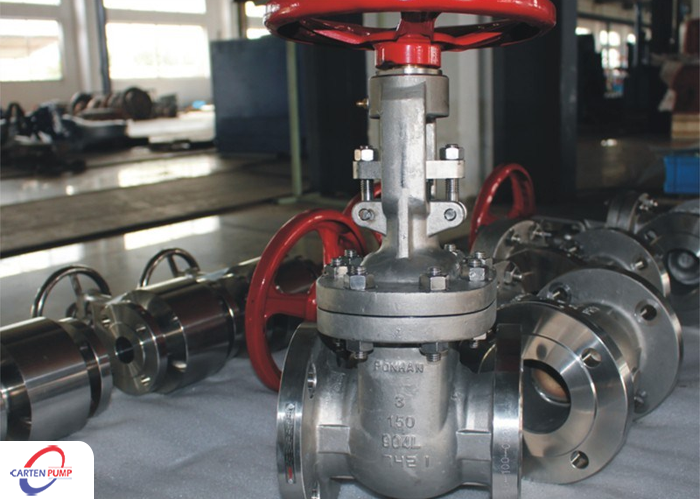

Van cổng inox nối mặt bích: Kích thước từ DN50 trở lên, kết nối chắc chắn, chịu được áp lực cao, dùng cho hệ thống công nghiệp lớn.

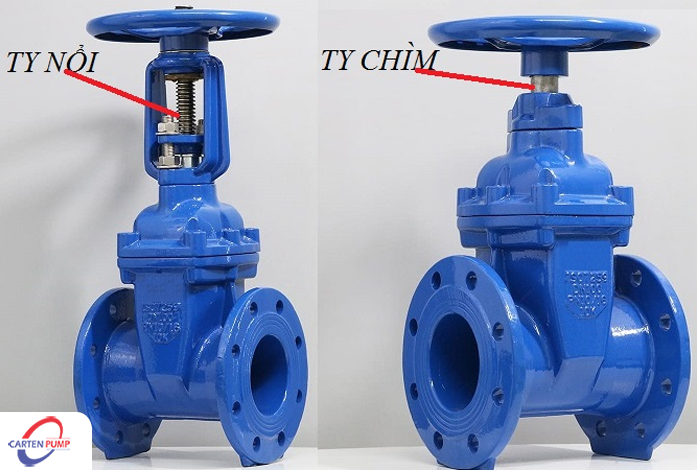

Theo kiểu trục ty

Ty chìm (Non-Rising Stem): Toàn bộ trục ty được giấu kín bên trong thân van, không nhìn thấy từ bên ngoài. Thiết kế gọn gàng, tiết kiệm không gian, phù hợp lắp đặt dưới hầm, trong không gian hẹp.

Ty nổi (Rising Stem): Phần ty van lộ ra ngoài, giúp người dùng dễ dàng quan sát trạng thái đóng/mở của van. Khi van mở, ty nhô lên trên tay quay; khi đóng, ty chìm xuống. Cần nhiều không gian lắp đặt hơn.

Theo phương thức vận hành

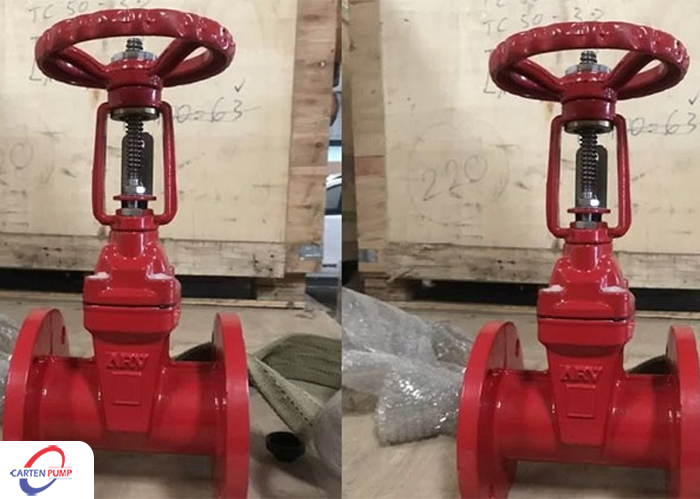

• Vận hành tay quay (cơ khí): Phổ biến nhất, thao tác thủ công bằng vô lăng.
• Vận hành bằng điện (motorized): Sử dụng bộ truyền động điện (actuator), tự động hóa đóng/mở từ xa.
• Vận hành bằng khí nén (pneumatic): Dùng khí nén để điều khiển, an toàn trong môi trường dễ cháy nổ.

Theo kiểu đĩa van

Ngoài các cách phân loại trên, van cổng inox còn được phân chia theo kiểu đĩa van: van đĩa nêm cứng, van đĩa nêm mềm (có gioăng làm kín), van dao (dùng cho môi trường có cặn bã, bùn)

Ưu điểm và hạn chế của van cổng inox

Ưu điểm

Nhược điểm

Ứng dụng thực tế của van cổng inox theo ngành

Van cổng inox được sử dụng rộng rãi trong nhiều lĩnh vực:

• Hệ thống cấp thoát nước: Nước sạch, nước kỹ thuật, hệ thống PCCC.
• Ngành hóa chất: Vận chuyển hóa chất ăn mòn – khuyến nghị sử dụng mác inox 316.
• Ngành dầu khí: Đường ống dẫn dầu, khí đốt, nhiệt độ và áp suất cao.
• Ngành thực phẩm & đồ uống (F&B), dược phẩm: Yêu cầu vệ sinh cao, inox không gỉ, dễ vệ sinh.
• Hệ thống HVAC, hơi nóng: Điều hòa không khí, hệ thống hơi nước công nghiệp.

So sánh van cổng inox với van bi inox / van bướm inox

Chọn van cổng inox khi cần đóng/mở hoàn toàn, yêu cầu độ kín cao và ít tổn thất áp suất. Chọn van bi khi cần đóng/mở nhanh và có thể điều tiết nhẹ. Chọn van bướm khi cần giải pháp giá rẻ cho hệ thống đường ống kích thước lớn.

Hướng dẫn chọn mua van cổng inox phù hợp

Bước 1: Xác định mác inox theo môi chất

• Nước thường, môi trường ít ăn mòn chọn Inox 304
• Hóa chất, nước biển, môi trường khắc nghiệt chọn Inox 316
• Ngân sách hạn chế, ứng dụng đơn giản chọn Inox 201

Bước 2: Xác định kích thước DN và áp suất PN

• Đo đường kính ống hiện có, xác định DN (mm)
• Xác định áp suất làm việc của hệ thống để chọn PN phù hợp (PN10, PN16, PN25)

Bước 3: Chọn kiểu nối phù hợp

• Đường ống nhỏ (DN15–DN100) chọn Nối ren
• Đường ống lớn (từ DN50 trở lên) chọn Nối mặt bích

Bước 4: Chọn phương thức vận hành

• Vận hành thủ công chọn Tay quay
• Tự động hóa từ xa chọn Điều khiển điện hoặc khí nén

Bước 5: Kiểm tra CO/CQ, chứng từ

Đối với dự án, yêu cầu nhà cung cấp xuất trình CO (chứng nhận xuất xứ) và CQ (chứng nhận chất lượng) để đảm bảo hàng chính hãng.

Lưu ý khi lắp đặt và một số lỗi thường gặp

Lưu ý khi lắp đặt

• Kiểm tra chuẩn ren hoặc mặt bích trước khi lắp để đảm bảo khớp nối.
• Không siết bu lông quá chặt hoặc quá lỏng.
• Không để van ở trạng thái mở bán phần trong thời gian dài.
• Lắp đặt van ở vị trí thuận tiện cho thao tác vận hành và bảo trì.

Bảng lỗi thường gặp và cách khắc phục

Địa chỉ phân phối van cổng inox công nghiệp

Carten Pumps Vietnam là thương hiệu trực thuộc Công ty TNHH Kỹ Thuật Hải Nam (hay còn gọi là Hải Nam Pumps) là đơn vị có nhiều năm kinh nghiệm trong lĩnh vực nhập khẩu và phân phối thiết bị bơm công nghiệp, phụ kiện đường ống và van công nghiệp.

Danh mục sản phẩm đa dạng

Carten Pump chuyên cung cấp các giải pháp bơm công nghiệp, bơm vệ sinh, phụ kiện inox vi sinh và phụ kiện inox công nghiệp phục vụ nhiều ngành nghề như thực phẩm, đồ uống, dược phẩm, mỹ phẩm, hóa chất và các lĩnh vực sản xuất khác.

Trong đó, van cổng inox là một trong những sản phẩm chủ lực với đa dạng chủng loại:

• Van cổng inox 201, 304, 316 với nhiều mác vật liệu khác nhau
• Van cổng inox nối ren và nối mặt bích
• Van cổng inox ty chìm và ty nổi
• Van cổng inox điều khiển bằng tay quay, điện hoặc khí nén
• Phụ kiện inox vi sinh đi kèm: van bướm, van một chiều, van lấy mẫu, đầu nối Clamp, co, tê, giảm, ống inox vi sinh

Cam kết chất lượng và dịch vụ

Toàn bộ sản phẩm được lựa chọn nhằm đáp ứng các tiêu chuẩn về vệ sinh, an toàn và độ bền trong môi trường sản xuất liên tục. Carten Pumps Vietnam cam kết:

• Sản phẩm chất lượng cao, đạt chuẩn kiểm định nghiêm ngặt
• Bảo hành 12 tháng với trạm bảo hành toàn quốc
• Hỗ trợ kỹ thuật 24/7, tư vấn giải pháp tối ưu
• Giao hàng nhanh, vận chuyển toàn quốc
• Đội ngũ kỹ thuật tay nghề cao, hỗ trợ lắp đặt chuyên nghiệp
• Giá cạnh tranh tốt nhất thị trường

Không chỉ dừng lại ở việc cung cấp thiết bị, Carten Pumps Vietnam còn hỗ trợ khách hàng trong quá trình khảo sát, lựa chọn model phù hợp, tư vấn giải pháp, lắp đặt, vận hành và bảo trì hệ thống.

Thông tin liên hệ

• Website: cartenpumps.vn
• Địa chỉ: 15 Đường Số 8 Khu nhà ở, Khu phố 2, Tam Bình, Hồ Chí Minh
• Hotline: 0908095139

Câu hỏi thường gặp (FAQ)

Van cổng inox có dùng để điều tiết lưu lượng không?

Không. Chỉ đóng/mở hoàn toàn, không điều tiết bán phần.

Van cổng nối ren và nối bích khác nhau thế nào?

Ren: ống nhỏ (DN15–100), lắp nhanh, giá rẻ. Bích: ống lớn (từ DN50), chắc chắn, chịu áp cao.

Ty chìm hay ty nổi tốt hơn?

Ty nổi dễ quan sát trạng thái, cần không gian. Ty chìm gọn, phù hợp hầm/hẹp.

Giá van cổng inox phụ thuộc yếu tố nào?

Mác inox (201/304/316), kích thước DN, kiểu nối (ren/bích), thương hiệu và xuất xứ.
