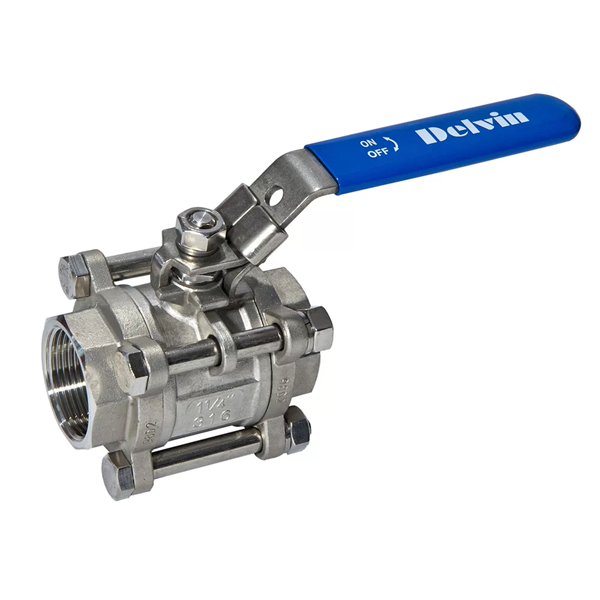

Van bi Inox

Van bi inox là gì?

Van bi inox (tiếng Anh: Stainless Steel Ball Valve) là loại van công nghiệp sử dụng một viên bi hình cầu có lỗ xuyên tâm để đóng/mở dòng chảy. Khi viên bi xoay 90°, lỗ trên bi sẽ thẳng hàng hoặc vuông góc với đường ống, tương ứng với trạng thái mở hoặc đóng hoàn toàn.

Van bi inox hoạt động như thế nào?

Nguyên lý hoạt động của van bi inox vô cùng đơn giản nhưng hiệu quả:

1. Tay gạt/bộ truyền động được vận hành (xoay tay gạt hoặc cấp tín hiệu cho actuator).
2. Trục van truyền chuyển động xoay từ bộ điều khiển tới viên bi bên trong thân van.
3. Viên bi xoay theo góc 90°.
4. Khi lỗ trên viên bi thẳng hàng với đường ống → van mở, cho phép lưu chất đi qua.
5. Khi lỗ trên viên bi vuông góc với đường ống → van đóng, chặn hoàn toàn dòng chảy.

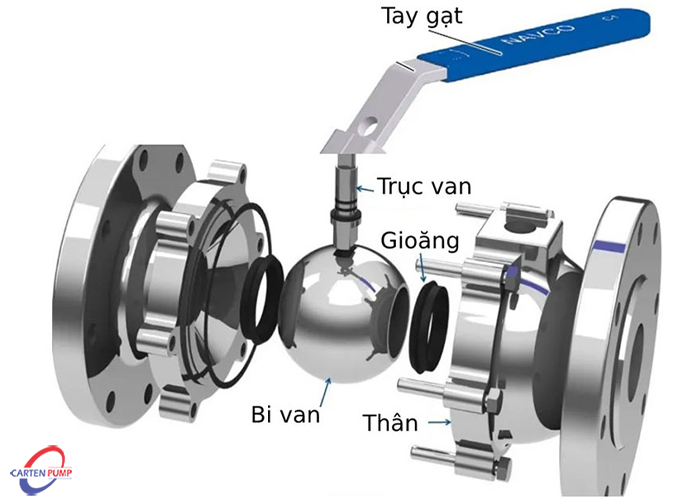

Cấu tạo của van bi inox

Van bi inox được cấu tạo từ các bộ phận chính sau:

Thân van inox

• Thân van là bộ khung bảo vệ và liên kết các thành phần bên trong.
• Thân van được chế tạo từ inox đúc hoặc hàn chắc chắn, đảm bảo chịu được áp lực, chống ăn mòn và giữ ổn định cấu trúc trong thời gian dài.
• Vật liệu phổ biến bao gồm inox 201, 304 và 316.

Bi van

• Bi van là bộ phận trực tiếp đóng/mở dòng lưu chất, có hình cầu với một lỗ khoét xuyên tâm.
• Bề mặt ngoài của bi thường được gia công chính xác, có thể mạ PTFE để giảm ma sát và tăng độ kín.

Trục van

• Trục van kết nối giữa tay điều khiển và bi van, truyền lực xoay giúp điều chỉnh trạng thái đóng/mở.
• Trục thường được làm từ thép hợp kim có độ bền cao để chịu lực tốt.

Gioăng làm kín

• Gioăng làm kín thường được chế tạo từ PTFE (Teflon) hoặc các vật liệu có khả năng chống rò rỉ, giúp duy trì độ kín khít khi vận hành.
• Loại gioăng ảnh hưởng trực tiếp đến nhiệt độ và môi trường làm việc của van.

Tay gạt hoặc bộ truyền động

Van bi inox có nhiều hình thức điều khiển:

• Tay gạt: phổ biến cho van cỡ nhỏ và trung bình
• Tay bướm (tay quay): cho van có kích thước lớn hơn
• Điều khiển khí nén: dùng trong hệ thống tự động hóa
• Điều khiển điện: với motor điện, phù hợp hệ thống điều khiển từ xa

Các loại van bi inox phổ biến hiện nay

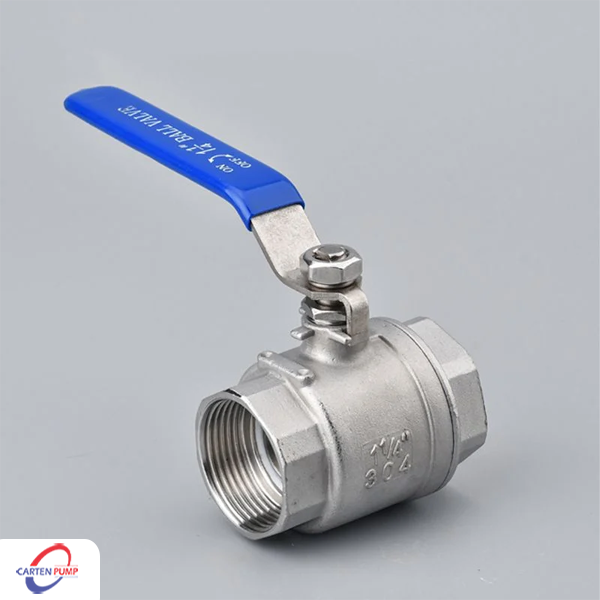

Van bi inox 2 mảnh (2 thân)

Van bi 2 mảnh có thân van được cấu tạo từ 2 mảnh ghép lại với nhau thông qua bulong, đai ốc.

Đặc điểm:

• Thiết kế linh hoạt, dễ dàng bảo dưỡng và vệ sinh
• Giá thành hợp lý, được sử dụng phổ biến
• Kích thước đa dạng từ DN15 đến DN200

Hạn chế:

• Có khả năng rò rỉ nhẹ tại mối ghép giữa 2 mảnh thân

Ứng dụng: Hệ thống cấp thoát nước, khí nén, hóa chất thông thường.

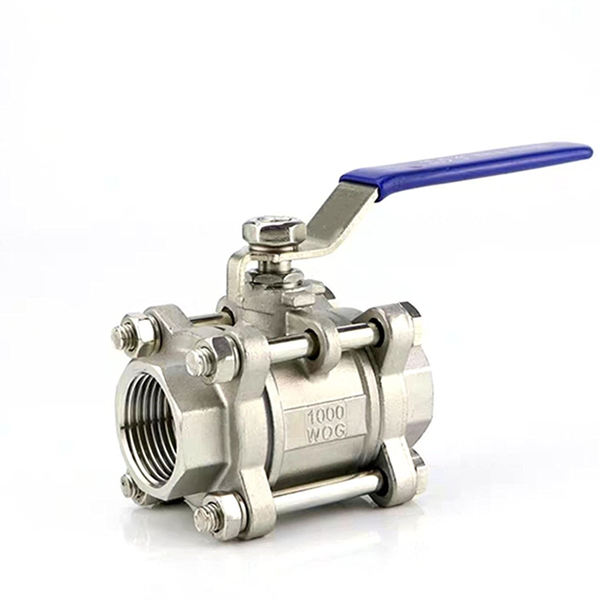

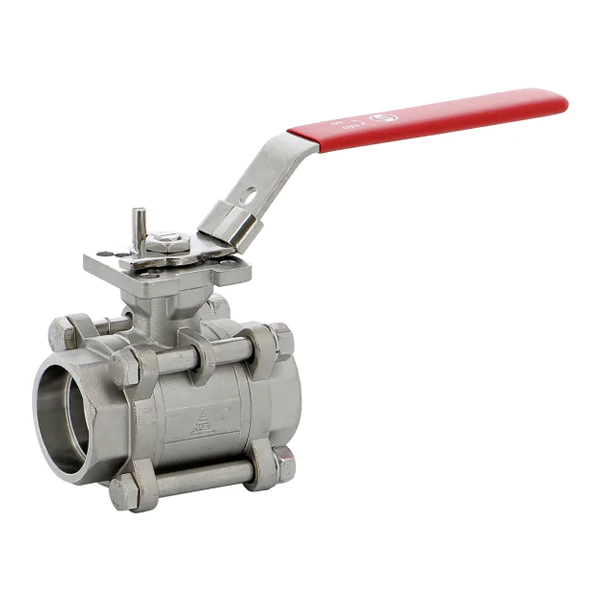

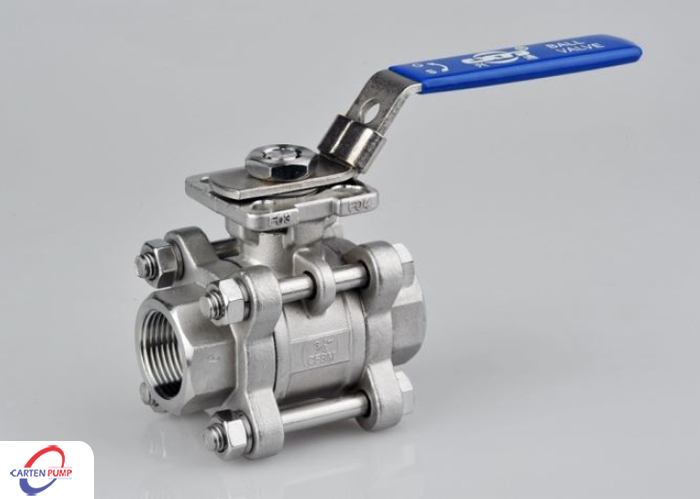

Van bi inox 3 mảnh (3 thân)

Van bi 3 mảnh có 3 phần thân độc lập ghép lại với nhau.

Đặc điểm:

• Cho phép tháo rời từng mảnh để vệ sinh và thay thế gioăng mà không cần tháo toàn bộ van khỏi đường ống
• Bề mặt hoàn thiện cao, phù hợp yêu cầu vệ sinh nghiêm ngặt
• Sử dụng vật liệu inox 304 hoặc 316 (CF8, CF8M)

Nhược điểm:

• Giá thành cao hơn van 2 mảnh do cấu tạo phức tạp hơn

Ứng dụng: Ngành thực phẩm, đồ uống, dược phẩm và các hệ thống yêu cầu vệ sinh cao.

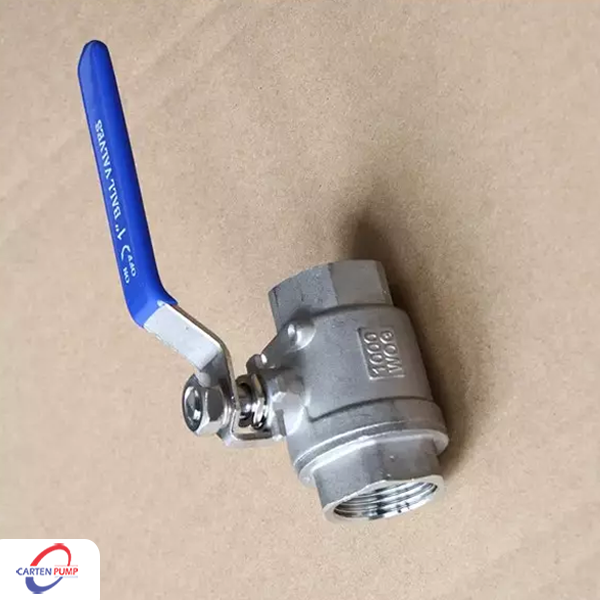

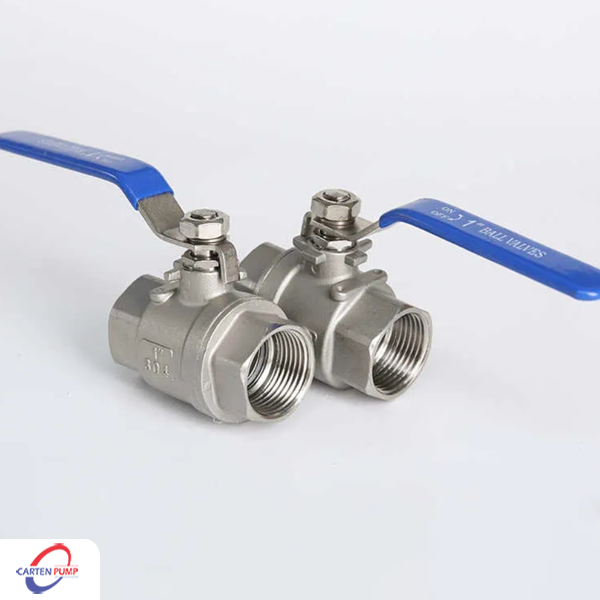

Van bi inox ren

Van bi inox ren có kết nối ren trong hoặc ren ngoài ở hai đầu thân van.

Đặc điểm:

• Dễ lắp đặt, phổ biến trong các hệ thống có kích thước nhỏ và trung bình
• Kích thước thông dụng: DN15 (1/2″), DN20 (3/4″), DN25 (1″), DN32 (1.1/4″), DN50 (2″)
• Giá thành rẻ hơn so với van mặt bích

Ứng dụng: Hệ thống nước gia đình, khí nén, hệ thống công nghiệp vừa và nhỏ.

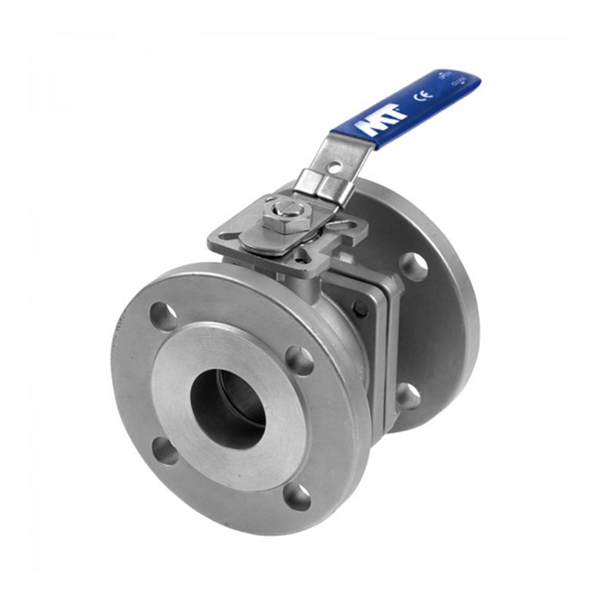

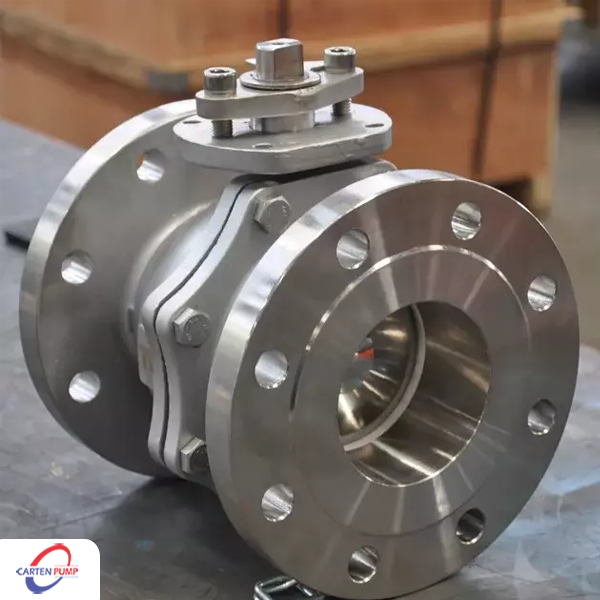

Van bi inox mặt bích

Van bi inox mặt bích có hai mặt bích ở hai đầu để kết nối vào hệ thống đường ống.

Đặc điểm:

• Kết nối chắc chắn, chịu áp lực cao
• Tiêu chuẩn mặt bích: JIS, BS, ANSI, DIN
• Kích thước: DN15 đến DN1000
• Áp suất làm việc: PN10, PN16, PN25, PN40

Ứng dụng: Đường ống lớn, hệ thống áp suất cao, nhà máy công nghiệp.

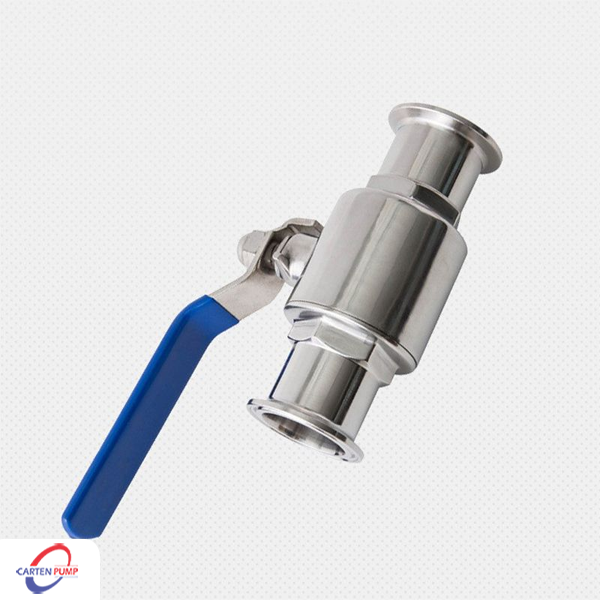

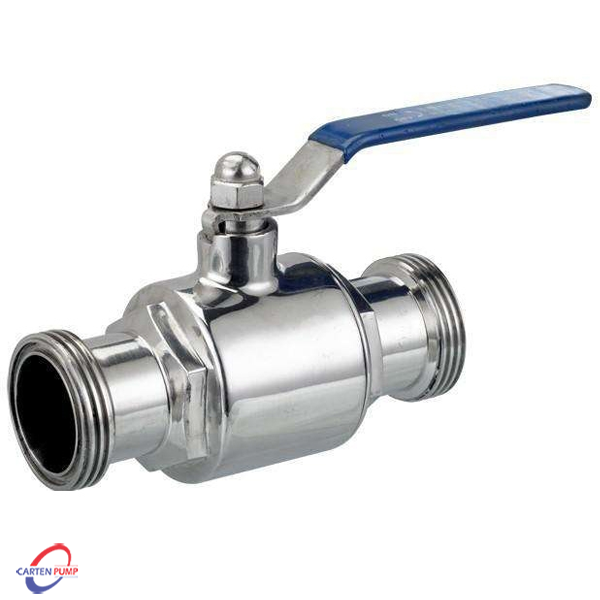

Van bi inox vi sinh

Van bi inox vi sinh là loại van đặc biệt được xử lý bề mặt có độ nhám rất thấp (độ bóng cao).

Đặc điểm:

• Bề mặt hoàn thiện đạt tiêu chuẩn vệ sinh
• Chất liệu inox 304 hoặc 316L cao cấp
• Kết nối clamp (kẹp) giúp tháo lắp nhanh

Ứng dụng: Nhà máy bia, rượu, nước giải khát, sữa, chế biến thực phẩm, dược phẩm.

Van bi inox tay gạt

• Đây là loại van bi inox phổ biến nhất, được điều khiển bằng tay gạt. Người dùng chỉ cần xoay tay gạt 90° để đóng/mở van.
• Phù hợp cho hệ thống có kích thước vừa và nhỏ, không yêu cầu tự động hóa.

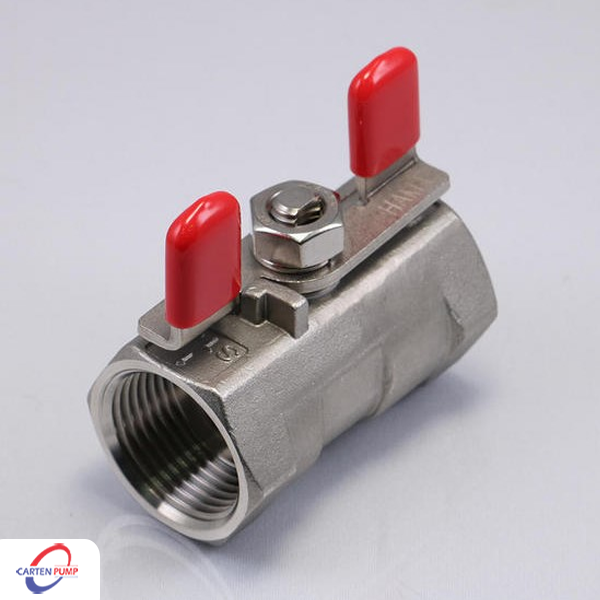

Van bi inox tay bướm

Sử dụng tay quay dạng cánh bướm để vận hành, thường dùng cho van có kích thước lớn hơn, tạo lực vặn dễ dàng hơn so với tay gạt.

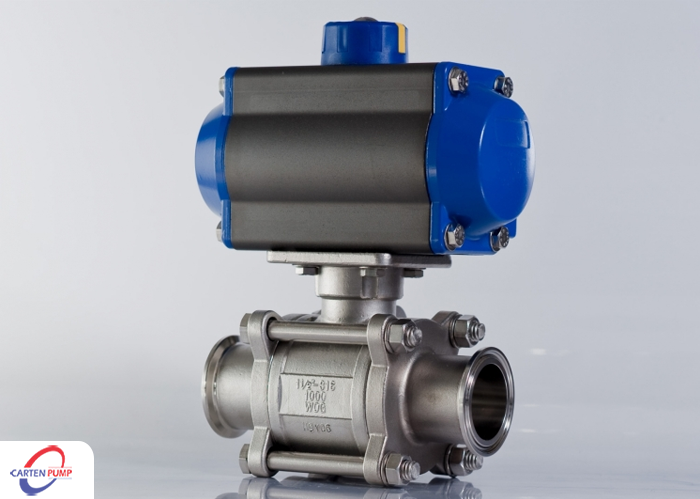

Van bi inox điều khiển khí nén

• Van được trang bị bộ truyền động khí nén (actuator khí nén), cho phép đóng/mở từ xa bằng tín hiệu khí nén.
• Phù hợp với hệ thống tự động hóa, môi trường hóa chất, dung dịch ăn mòn.

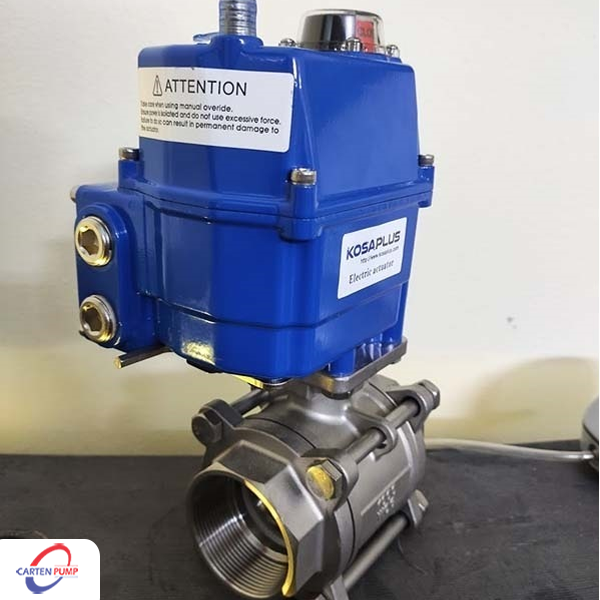

Van bi inox điều khiển điện

• Sử dụng motor điện để đóng/mở van, có thể điều khiển từ xa qua tín hiệu điện.
• Thích hợp cho các hệ thống SCADA, tự động hóa nhà máy, hệ thống điều khiển trung tâm.

Ưu điểm của van bi inox

• Khả năng chống ăn mòn tốt: Inox có khả năng chống gỉ sét và ăn mòn hóa chất vượt trội
• Độ bền cơ học cao: Chịu được áp suất lớn và nhiệt độ cao
• Đóng mở nhanh: Chỉ cần xoay 90° để đóng/mở hoàn toàn
• Độ kín tốt: Gioăng PTFE đảm bảo độ kín khít, hạn chế rò rỉ
• Dễ vận hành và bảo trì: Cấu tạo đơn giản, dễ dàng thao tác
• Phù hợp nhiều loại môi trường: Từ nước, khí, hóa chất đến thực phẩm
• Đa dạng kiểu kết nối và kích thước: Ren, mặt bích, hàn; DN8 đến DN1000

Nhược điểm của van bi inox

• Chi phí cao hơn một số loại van vật liệu khác (gang, nhựa, đồng)
• Không phải loại inox nào cũng phù hợp với mọi môi trường (cần phân biệt 201/304/316)
• Gioăng làm kín có giới hạn về nhiệt độ và hóa chất (PTFE thường giới hạn ở nhiệt độ cao)
• Không phải lựa chọn tối ưu để điều tiết dòng liên tục trong mọi trường hợp, van bi phù hợp nhất cho đóng/mở

Ứng dụng của van bi inox

Van bi inox được ứng dụng rộng rãi trong nhiều ngành công nghiệp:

• Hệ thống cấp thoát nước: Dùng cho nước sạch, nước thải, hệ thống xử lý nước tại tòa nhà, khu công nghiệp và nhà máy xử lý môi trường.
• Hệ thống khí nén: Lắp trên đường ống dẫn khí nén vận hành các thiết bị khí nén trong nhà máy sản xuất, đóng cắt nhanh và giữ kín tuyệt đối.
• Ngành thực phẩm và đồ uống: Sử dụng trong dây chuyền sản xuất sữa, bia, rượu, nước giải khát, siro và dầu ăn nhờ khả năng vệ sinh cao, không gây nhiễm bẩn.
• Ngành dược phẩm và mỹ phẩm: Dùng cho hệ thống sản xuất thuốc, kem bôi, mỹ phẩm trong môi trường vô trùng, đáp ứng tiêu chuẩn GMP và FDA.
• Hệ thống hóa chất: Lựa chọn hàng đầu cho môi trường axit, bazơ, dung môi và các dung dịch ăn mòn, đặc biệt van bi inox 316 chống chịu tốt trong điều kiện khắc nghiệt.
• Hệ thống HVAC (điều hòa và thông gió): Đóng ngắt nước lạnh, nước nóng và nước giải nhiệt trong các tòa nhà cao tầng, trung tâm thương mại, bệnh viện.
• Hệ thống hơi và chất lỏng nhiệt cao: Điều khiển dòng hơi nước, dầu tải nhiệt trong lò hơi, nhà máy nhiệt điện ở nhiệt độ lên đến 250°C.
• Hệ thống PCCC (phòng cháy chữa cháy): Lắp trên đường ống cấp nước chữa cháy, trụ cứu hỏa, yêu cầu đóng/mở khẩn cấp khi có sự cố.
• Ngành hàng hải và dầu khí: Sử dụng trên tàu thuyền, giàn khoan ngoài khơi với van bi inox 316 chịu được môi trường nước mặn và thời tiết khắc nghiệt.

Những sai lầm thường gặp khi mua van bi inox

1. Chỉ nhìn vào kích thước mà bỏ qua áp suất: Nhiều người chỉ chọn đúng cỡ DN nhưng không kiểm tra áp suất làm việc (PN), dẫn đến van không đáp ứng yêu cầu hệ thống.
2. Chọn vật liệu dựa hoàn toàn vào giá: Inox 201 có giá rẻ nhất nhưng khả năng chống ăn mòn kém hơn 304 và 316. Việc tiết kiệm chi phí ban đầu có thể dẫn đến hỏng hóc và chi phí thay thế lớn hơn sau này.
3. Không kiểm tra loại gioăng: Gioăng PTFE có giới hạn nhiệt độ và không phù hợp với một số hóa chất. Cần xác định loại gioăng phù hợp với môi trường làm việc.
4. Không xác định chính xác môi trường lưu chất: Mỗi loại inox phù hợp với các môi trường khác nhau. Inox 316 mới phù hợp với môi trường hóa chất ăn mòn mạnh.
5. Nhầm van bi với van dùng để điều tiết liên tục: Van bi được thiết kế chủ yếu để đóng/mở, không phải để điều tiết lưu lượng liên tục. Sử dụng van bi để điều tiết có thể làm hỏng gioăng và bi van.

Giá van bi inox bao nhiêu?

Carten Pump là thương hiệu thuộc Công Ty TNHH Kỹ Thuật Hải Nam (Hải Nam Pumps), chuyên cung cấp bơm công nghiệp, van inox và phụ kiện inox cho hệ thống đường ống.

Sản phẩm được ứng dụng trong nhiều lĩnh vực như thực phẩm, đồ uống, dược phẩm, hóa chất, xử lý nước và sản xuất công nghiệp. Hải Nam Pumps cung cấp đa dạng phụ kiện inox như co, tê, côn, clamp, van bi inox và phụ kiện inox vi sinh, đáp ứng nhu cầu lắp đặt và kết nối đường ống.

Giá van bi inox phụ thuộc vào nhiều yếu tố:

• Vật liệu: Inox 201 rẻ nhất, tiếp đến 304, đắt nhất là 316
• Kích thước: Càng lớn giá càng cao
• Kiểu kết nối: Ren rẻ hơn mặt bích
• Kiểu điều khiển: Tay gạt rẻ nhất, khí nén và điện đắt hơn
• Thương hiệu và xuất xứ: Hàng Kitz (Nhật), hàng Hàn Quốc có giá cao hơn hàng Trung Quốc
• Đơn vị phân phối: Giá có sự chênh lệch giữa các nhà cung cấp

Bảng giá mang tính chất tham khảo, giá thực tế có thể thay đổi tùy thời điểm và nhà cung cấp

Lưu ý: Để nhận báo giá chính xác, quý khách vui lòng cung cấp thông tin: DN + Vật liệu + Kiểu kết nối + Môi trường sử dụng.

So sánh van bi inox với các loại van khác

Hướng dẫn cách lắp đặt van bi inox đúng kỹ thuật

1. Kiểm tra van trước khi lắp: Kiểm tra bề ngoài van, tay gạt/actuator hoạt động trơn tru, không bị kẹt.
2. Xác định đúng hướng và vị trí lắp: Van bi inox thường có thể lắp ở mọi hướng, tuy nhiên nên bố trí sao cho dễ thao tác và bảo trì.
3. Làm sạch đường ống: Trước khi lắp van, cần vệ sinh sạch sẽ đường ống, loại bỏ cặn bẩn, mạt hàn.
4. Kết nối van với đường ống:
   • Van ren: Dùng keo ren hoặc băng tan đúng cách, tránh xiết quá mạnh làm hỏng ren.
   • Van mặt bích: Đặt gioăng phẳng giữa hai mặt bích, xiết bulong theo thứ tự chéo đều lực.
5. Kiểm tra độ kín: Sau khi lắp, tiến hành kiểm tra áp suất để phát hiện rò rỉ.
6. Vận hành thử: Đóng/mở van vài lần để kiểm tra hoạt động.

Lưu ý quan trọng:

• Không dùng lực quá mức hoặc dùng ống kéo dài tay gạt khi vận hành.
• Tránh để đường ống tạo tải cơ học không phù hợp lên thân van (uốn, kéo, nén).

Hướng dẫn kiểm tra và bảo dưỡng van bi inox

Để van bi inox hoạt động bền bỉ và ổn định, cần thực hiện bảo dưỡng định kỳ:

• Kiểm tra rò rỉ: Thường xuyên kiểm tra các mối nối và thân van phát hiện rò rỉ.
• Kiểm tra gioăng: Nếu phát hiện rò rỉ qua thân hoặc trục van, có thể gioăng đã hỏng và cần thay thế.
• Kiểm tra tay gạt/actuator: Đảm bảo các bộ phận điều khiển hoạt động trơn tru, không bị kẹt.
• Vệ sinh bên ngoài: Lau sạch bụi bẩn, hóa chất bám trên bề mặt van.
• Kiểm tra kết nối: Kiểm tra bulong, đai ốc ở các mối ghép, xiết lại nếu cần.
• Đóng/mở thử định kỳ: Nếu hệ thống cho phép, nên vận hành đóng/mở van định kỳ để tránh hiện tượng kẹt cứng do lâu ngày không sử dụng.
