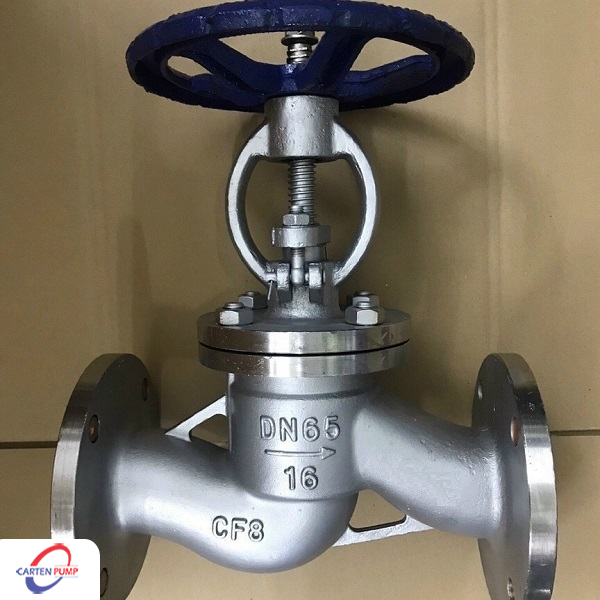

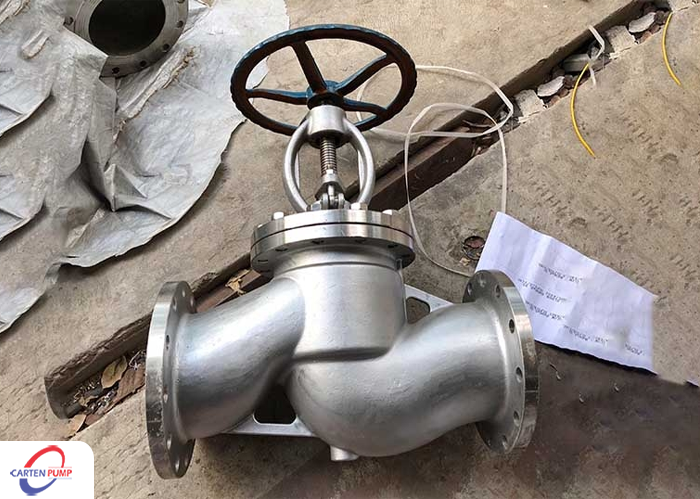

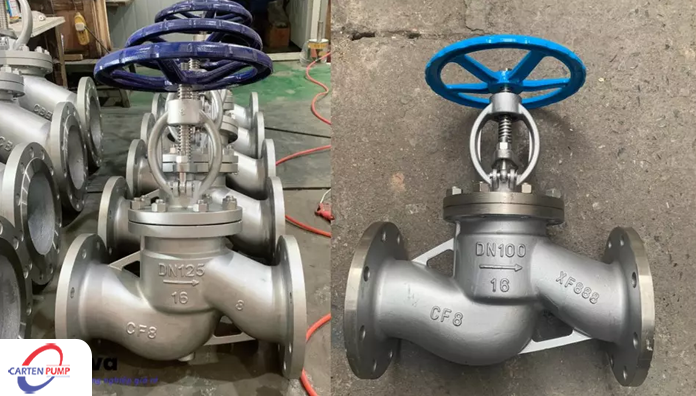

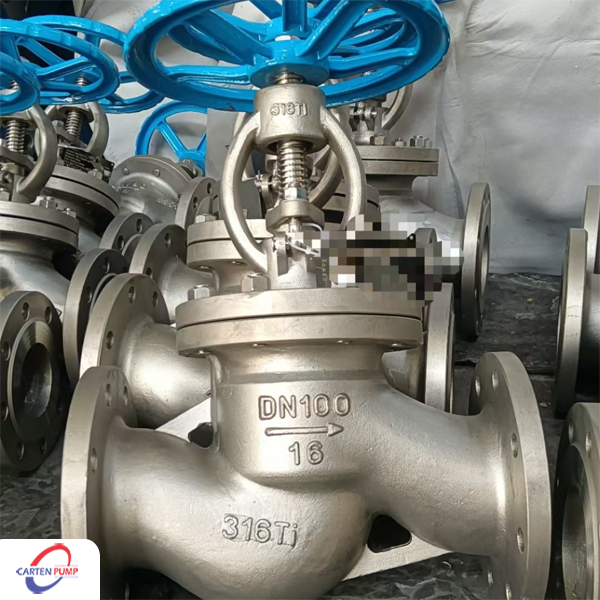

Van hơi mặt bích inox thường gặp sự cố gì? Top 10 lỗi thường gặp nhất
Trong các nhà máy công nghiệp, dầu khí hay hóa chất, van hơi mặt bích inox đóng vai trò như một "người gác cổng" không thể thiếu, kiểm soát dòng chảy của môi chất ở nhiệt độ và áp suất cao. Tuy nhiên, bản chất làm việc trong môi trường khắc nghiệt khiến chúng dễ phát sinh hàng loạt vấn đề. Nhằm giúp đội ngũ vận hành và bảo trì có cái nhìn tổng quan cũng như biện pháp khắc phục tận gốc, dưới đây là phân tích chi tiết về 10 sự cố điển hình cũng như lộ trình phòng ngừa tối ưu.
Một số dòng van inox phổ biến tại Carten Pumps Vietnam, khách hàng có thể tham khảo qua:
Van điều khiển Inox:
Van bướm Inox công nghiệp
Van bi Inox 3 thân
Van bi Inox 2 thân
Rò rỉ tại vị trí tiếp xúc mặt bích
Đây là sự cố chiếm tỷ lệ cao nhất trong vận hành. Biểu hiện là xuất hiện vệt ẩm dọc theo mép bích, khi nặng hơn sẽ tạo thành các nhũ tinh thể trắng (muối hoặc cặn silicat lắng đọng lại), kèm theo tiếng xì hơi đặc trưng.
- Nguyên nhân: Lực siết bu lông phân bố không đồng đều giữa các phía; gioăng đệm (spiral wound hoặc graphite) bị tổn thương do sốc nhiệt hoặc bị dập sau thời gian dài; bề mặt rãnh xoắn của bích bị xước hoặc móp do thao tác va đập trong quá trình tháo lắp.
- Quy trình xử lý: Trước tiên, cần giảm áp suất trong đường ống, xả hết nước ngưng ở đoạn ống gần van để tránh bỏng. Sử dụng cờ-lê lực (torque wrench) để xiết lần lượt các đai ốc theo sơ đồ hình sao, chia làm 3 lượt (lượt đầu 30% lực, lượt giữa 70%, lượt cuối 100%). Nếu khi tháo ra thấy gioăng bị phân lớp hoặc dính chặt, bắt buộc phải thay mới – tuyệt đối không dùng lại.
- Phòng tránh: Lập bảng thông số kỹ thuật riêng cho từng loại van, trong đó ghi rõ vật liệu gioăng tương thích với cấp áp. Định kỳ 6 tháng tái xiết bu lông một lần để bù đắp độ giãn nở vì nhiệt của kim loại.
Hở cuống van (gland packing)
Nhiều kỹ thuật viên chỉ để ý đến mặt bích mà bỏ qua vị trí cuống van. Khi vòng bi và đệm xung quanh thân van bị mòn, bạn sẽ thấy hơi nước thoát ra qua lỗ thông hơi hoặc khe hở giữa thân và tay quay.
- Nguyên nhân: Vật liệu đệm (thường là PTFE hoặc sợi graphite) bị lún do ứng suất nén thay đổi theo chu kỳ nhiệt – lạnh. Hoặc lực nén ban đầu quá nhỏ, không đủ khả năng làm kín động.
- Cách khắc phục: Nới lỏng đai ốc hãm cuống, sau đó vặn nhẹ bộ phận nén vào sâu thêm khoảng 1/8 đến 1/4 vòng. Sau mỗi lần vặn, vận hành thử van khoảng 2-3 hành trình để đệm tự định hình. Nếu vẫn còn rít, phương án cuối cùng là thay toàn bộ đệm mới, cắt các khoanh đệm theo góc so le 45 độ để tăng độ kín.
- Phòng tránh: Nên bố trí kiểm tra cuống van trong các lần bảo dưỡng định kỳ hàng tháng, kết hợp với việc bôi trơn thân van bằng mỡ chịu nhiệt để giảm ma sát và tăng tuổi thọ đệm.
Hiện tượng đóng không kín (van bị lọt hơi xuống hạ lưu)
Khi van đã được đóng hết hành trình nhưng nhiệt độ hoặc áp suất đầu ra vẫn duy trì, thì chắc chắn bề mặt làm kín đang có vấn đề.
- Nguyên nhân chính: Các mạt kim loại hoặc vảy oxit từ đường ống dính vào bề mặt đĩa van hoặc bệ van. Bên cạnh đó, va đập thủy lực làm đĩa van bị lệch tâm, không tiếp xúc đúng vị trí vòng làm kín.
- Xử lý: Đầu tiên, thực hiện động tác mở – đóng van liên tục từ 3 đến 5 lần để dùng áp lực dòng chảy cuốn trôi tạp chất. Nếu tình trạng vẫn còn, cần cách ly đoạn ống và tháo toàn bộ nắp van. Dùng đá mài tinh hoặc giấy nhám siêu mịn để rà bề mặt đĩa và bệ van. Trong trường hợp bị xước sâu, giải pháp duy nhất là thay thế cụm đĩa van mới.
- Phòng tránh Lắp lưới lọc (filter) ở đoạn ống phía trước van và bẫy tách nước ngưng (strainer) để đảm bảo môi chất sạch trước khi đi qua van chính.
Kẹt cứng sau sự cố búa nước (water hammer)
Đây là sự cố mang tính đột ngột và nguy hiểm. Sau khi nghe tiếng đập mạnh như búa đập vào thép bên trong đường ống, người vận hành sẽ phát hiện van bị bó cứng và tay quay không thể xoay chuyển được nữa.
- Nguyên nhân kỹ thuật: Búa nước xảy ra do hơi ngưng tụ thành nước và bị cuốn với vận tốc lớn, tạo ra sóng xung kích va đập vào cánh van. Lực này đủ lớn để làm cong cần van hoặc làm sứt mẻ vị trí dẫn hướng của đĩa.
- Cách xử lý: Ngắt ngay van khỏi đường ống, mở các van xả áp. Cố gắng quay tay rất nhẹ theo chiều mở hoặc đóng. Nếu không ăn thua, bắt buộc phải tháo rời thân van, đưa cần van lên máy ép hoặc ê-tô để kiểm tra độ đảo, thay cần mới nếu cong trên 0.1 mm.
- Phòng tránh: Điều chỉnh tốc độ đóng/mở van – không bao giờ đóng đột ngột khi lưu lượng đang ở mức cao. Bố trí hệ thống xả nước ngưng tự động tại các điểm thấp nhất của tuyến ống hơi.
Rung lắc và tạp âm lớn khi vận hành
Nếu tay quay hoặc thân van rung bần bật kèm theo tiếo rít the thé hoặc tiếng gầm trầm, điều này không chỉ gây ô nhiễm tiếng ồn mà còn tiềm ẩn rủi ro nứt gãy do mỏi vật liệu.
- Nguyên nhân: Van đang bị sử dụng ở vùng tiết lưu quá hẹp, tạo chênh áp cực lớn giữa phía trước và phía sau (thường vượt quá 40% áp suất đầu vào). Không khí không ngưng (non-condensable gas) lẫn trong hơi cũng là tác nhân chính gây ra hiện tượng xâm thực và rung động cơ học.
- Xử lý: Điều chỉnh vị trí mở của van (hoặc van bypass) để phân tán áp suất. Nếu cần điều chỉnh dòng chảy ổn định, hãy lắp thêm van điều khiển (control valve) và bộ định vị điện khí ở phía sau thay vì lạm dụng van đóng mở thông thường.
- Phòng tránh: Thiết kế hệ thống có thêm các điểm xả khí ở đầu đoạn ống cao nhất, đảm bảo hơi bão hòa khô hoàn toàn trước khi đi qua van.
Sai lệch tiêu chuẩn mặt bích gây mất an toàn khi lắp đặt
Các kỹ sư thường gặp tình trạng lỗ bu lông mặt bích của van không trùng khớp với mặt bích đối tiếp trên đường ống, dẫn đến phải gia công cơ khí nguội tại chỗ.
- Nguyên nhân: Thị trường hiện nay lưu hành nhiều tiêu chuẩn khác nhau như ANSI (Mỹ), JIS (Nhật), DIN (Châu Âu). Ngay cả cùng đường kính danh nghĩa, đường kính vòng tròn bu lông và số lỗ lại khác biệt đáng kể. Việc "cố đấm ăn xôi" bằng cách dùng búa đánh lệch bu lông là cực kỳ nguy hiểm.
- Xử lý: Dừng ngay lắp đặt. Nếu khoảng cách sai lệch không quá lớn, có thể sử dụng đệm lệch tâm (eccentric gasket) hoặc mặt bích chuyển đổi trung gian. Nếu không, giải pháp duy nhất là thay van mới hoặc hàn lại đầu ống với đúng tiêu chuẩn mặt bích.
- Phòng tránh: Khi đặt mua, trong đơn hàng (Purchase Order) bắt buộc phải ghi chi tiết tất cả thông số kỹ thuật của mặt bích: Tiêu chuẩn (ví dụ: ASME B16.5), cấp áp suất (Class 150/300/600), và kiểu bích (WN, SO, FF, RF).
Bu lông bị đứt gãy hoặc hỏng ren trong quá trình xiết
Không ít lần kỹ thuật viên đang xiết thì nghe thấy tiếng tách mạnh, bu lông gãy ngang thân, hoặc đai ốc bị trượt ren (sọc).
- Nguyên nhân: Một là do sử dụng bu lông cấp bền (grade) không đúng, ví dụ dùng bu lông cấp 4.8 thay vì 8.8 hoặc B7 trong môi trường nhiệt cao. Hai là do bôi trơn ren không đúng loại, gây ma sát khô, lực xiết thực tế cao hơn nhiều so với tính toán.
- Xử lý an toàn: Tháo hoàn toàn bu lông bị hỏng (nếu bu lông gãy ở sâu trong lỗ, dùng mũi khoét chuyên dụng). Thay toàn bộ bu lông trên mặt bích đó bằng đúng một mẻ vật liệu, tránh tình trạng hỗn hợp cấp bền khác nhau gây mất phân bố tải trọng.
- Phòng tránh: Trang bị bảng quy đổi mô-men xiết tiêu chuẩn cho từng cỡ bu lông. Luôn bôi trơn ren bằng mỡ đặc chủng (như Molykote) trước khi xiết.
Bó ren và ăn mòn bề mặt tiếp xúc
Khi tháo bảo dưỡng, dù đã tháo hết đai ốc nhưng mặt bích vẫn dính chặt như hàn, bu lông thì xoay không được, đây chính là hiện tượng ăn mòn kẽ hở và bó ren (galling) trên thép không gỉ.
- Nguyên nhân: Trong môi trường có độ ẩm và nhiệt độ cao, giữa thép không gỉ Austenit (như SUS304, 316) và bu lông thép hợp kim xảy ra phản ứng điện hóa, tạo ra lớp oxit cứng dính chặt vào ren. Hoặc do quá trình nén nóng làm hai kim loại "hàn nguội" vào nhau.
- Xử lý chuyên nghiệp: Phun dung dịch thẩm thấu (dầu WD-40 hoặc Kroil) và để khoảng 15 phút. Dùng búa nhựa gõ nhẹ xung quanh mặt bích để rung động làm gãy liên kết oxit. Sử dụng kìm siết hoặc máy cắt đai ốc. Trường hợp nặng, đành phải cưa hoặc cắt bu lông bằng đèn khò (cẩn thận cháy nổ).
- Phòng tránh: Trước khi lắp, bôi một lớp chống bó ren (anti-seize compound) lên toàn bộ chiều dài ren và bề mặt tiếp xúc của vòng đệm.
Tay quay hoặc bộ truyền động quá tải
Trong các hệ thống tự động, động cơ điện hoặc bộ truyền khí nén thường xuyên báo lỗi quá tải hoặc cầu chì nhảy. Với van tay, nhân viên phải dùng cả hai tay cố sức xoay.
- Nguyên nhân chủ yếu: Mài mòn bề mặt ma sát giữa cổ van và đệm kín, dầu mỡ bôi trơn bị phân hủy ở nhiệt độ trên 200°C tạo thành lớp cặn nhớt. Ngoài ra, bộ truyền động ban đầu được tính toán quá sát với mô-men lý thuyết, không có hệ số dự phòng cho các yếu tố suy giảm theo thời gian.
- Giải pháp: Tháo cụm bộ truyền động ra, làm sạch cổ van và bôi trơn lại bằng mỡ chịu nhiệt độ cao (như Molykote 55). Nếu là bộ điện, cần căn chỉnh lại cơ cấu giới hạn hành trình. Đồng thời, kiểm tra bên trong xem có vòng bi hay bạc đỡ bị vỡ không để thay thế.
- Phòng tránh: Khi thiết kế hệ thống mới, yêu cầu nhà cung cấp tính mô-men mở/đóng ở điều kiện nhiệt độ đỉnh, và chọn bộ truyền động có mô-men danh nghĩa lớn hơn ít nhất 30%.
Lựa chọn sai cấp áp suất/nhiệt độ so với thực tế vận hành
Đây là lỗi ở giai đoạn thiết kế, thường bị bỏ qua cho đến khi van bị biến dạng vĩnh viễn (phồng thân hoặc nứt tinh thể).
- Nguyên nhân: Mỗi loại thép không gỉ có một biểu đồ Pressure-Temperature Rating. Ở nhiệt độ 300°C, khả năng chịu áp của van Class 300 có thể giảm tới 30-40% so với áp suất ở nhiệt độ phòng. Nếu áp suất đỉnh vượt quá biểu đồ này, dù van mới cũng sẽ bị rò rỉ vi mô ở cấu trúc tinh thể (micro-creep).
- Xử lý: Bắt buộc phải thay thế van có cấp áp cao hơn (ví dụ từ Class 300 lên Class 600). Hoặc lắp thêm cụm van giảm áp trước van chính để bảo vệ toàn bộ khu vực hạ lưu.
- Phòng tránh: Luôn kiểm tra dải nhiệt độ vận hành thực tế (không chỉ nhiệt độ trung bình mà cả nhiệt độ khởi động và quá tải). Đối với hệ thống hơi quá nhiệt, nên chọn vật liệu thân van loại F304H hoặc F316H có hàm lượng cacbon cao hơn để tăng khả năng chịu nhiệt biến dạng.
