Van Inox

Van Inox là gì

Van điều khiển Inox là loại van công nghiệp được chế tạo từ vật liệu thép không gỉ (Inox), kết hợp với bộ truyền động (actuator) để tự động thực hiện thao tác đóng, mở hoặc điều tiết lưu lượng dòng chảy. Khác với van thủ công truyền thống, van điều khiển tự động có thể vận hành từ xa, tích hợp vào hệ thống điều khiển trung tâm và giảm thiểu sự can thiệp của con người.

Nguyên lý điều khiển đóng/mở của van dựa trên tín hiệu điều khiển nhận được từ bộ điều khiển trung tâm (PLC, DCS) hoặc từ các cảm biến trong hệ thống. Khi nhận tín hiệu, bộ truyền động sẽ tác động lên thân van để mở hoặc đóng van theo yêu cầu.

Cấu tạo cơ bản van inox

Van inox thường bao gồm các bộ phận chính sau:

• Thân van (Valve Body): Được chế tạo từ Inox 304 hoặc Inox 316, có nhiệm vụ chứa đựng và dẫn dòng lưu chất. Thân van có thể có các kiểu kết nối như ren, mặt bích hoặc clamp.
• Bộ truyền động (Actuator): Là bộ phận cung cấp lực để vận hành van. Có thể là bộ truyền động điện (motor actuator) hoặc bộ truyền động khí nén (pneumatic actuator).
• Trục van (Valve Stem): Kết nối giữa bộ truyền động và bộ phận đóng/mở bên trong thân van, truyền chuyển động từ actuator đến cơ cấu van.
• Gioăng làm kín (Sealing Gasket): Thường được làm từ PTFE, Teflon, EPDM hoặc Silicon, có chức năng ngăn rò rỉ lưu chất ra ngoài.
• Bộ điều khiển (Controller): Tiếp nhận tín hiệu điều khiển (4-20mA, 0-10V, Modbus...) và điều chỉnh hoạt động của actuator.

Nguyên lý hoạt động

Van Inox hoạt động theo hai chế độ chính:

Điều khiển ON/OFF: Van chỉ hoạt động ở hai trạng thái – mở hoàn toàn hoặc đóng hoàn toàn. Khi nhận tín hiệu, bộ truyền động sẽ quay trục van 90° (đối với van bi hoặc van bướm) để mở hoặc đóng dòng chảy.

Điều khiển tuyến tính (Modulating): Van có thể điều chỉnh góc mở theo tỷ lệ với tín hiệu điều khiển nhận được (ví dụ 4-20mA hoặc 0-10V), từ đó kiểm soát lưu lượng một cách chính xác.

Tín hiệu điều khiển có thể là tín hiệu điện (24VDC, 220VAC, 380VAC) đối với van điều khiển điện, hoặc tín hiệu khí nén (áp suất 2-8 bar) đối với van điều khiển khí nén.

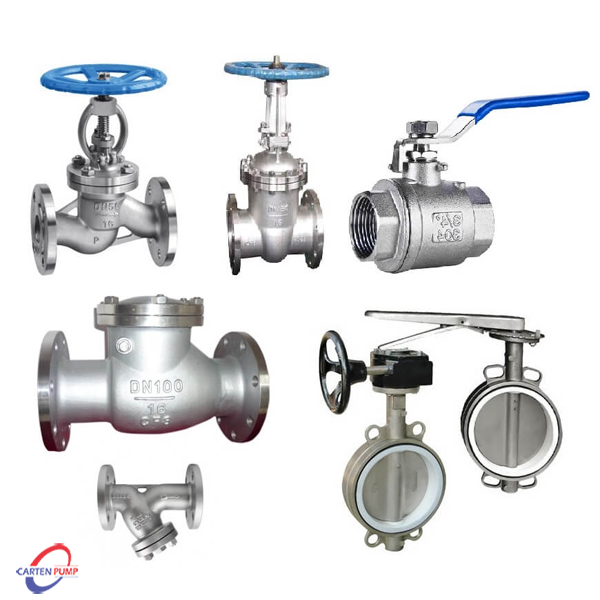

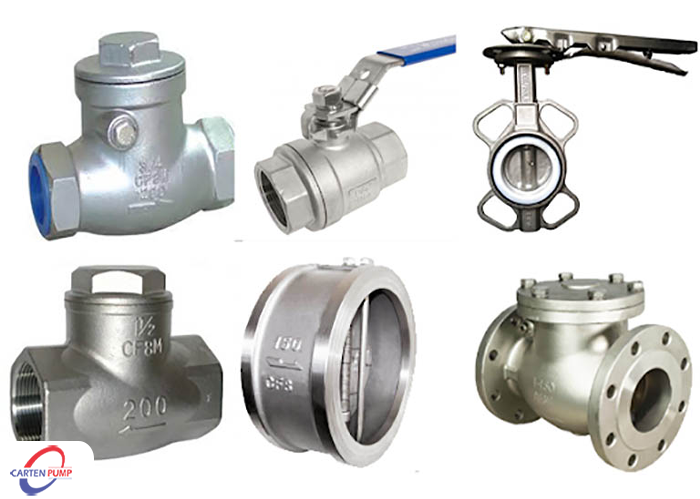

Các loại van điều khiển Inox phổ biến

Van bi điều khiển Inox

Van bi điều khiển Inox là loại van sử dụng quả bi (ball) có lỗ xuyên tâm, xoay 90° để đóng hoặc mở dòng chảy. Đây là dòng van được sử dụng phổ biến nhất nhờ khả năng đóng kín tuyệt đối và thao tác nhanh chóng.

• Cấu tạo: Thân van Inox, quả bi Inox, gioăng PTFE, bộ truyền động điện hoặc khí nén.
• Ưu điểm: Đóng mở nhanh, kín tuyệt đối, ít tổn thất áp suất, độ bền cao.
• Ứng dụng: Hệ thống nước, hóa chất, dầu khí, thực phẩm, dược phẩm.

Van bướm điều khiển Inox

Van bướm điều khiển Inox sử dụng đĩa van (disc) hình tròn xoay quanh trục để điều tiết dòng chảy. Van bướm có thiết kế gọn nhẹ, dễ lắp đặt và chi phí hợp lý.

• Đặc điểm: Cấu tạo đơn giản, trọng lượng nhẹ, dễ bảo trì.
• Khi nào nên sử dụng: Phù hợp với các hệ thống đường ống có kích thước lớn (DN40-DN300), yêu cầu chi phí thấp và không yêu cầu độ kín tuyệt đối.

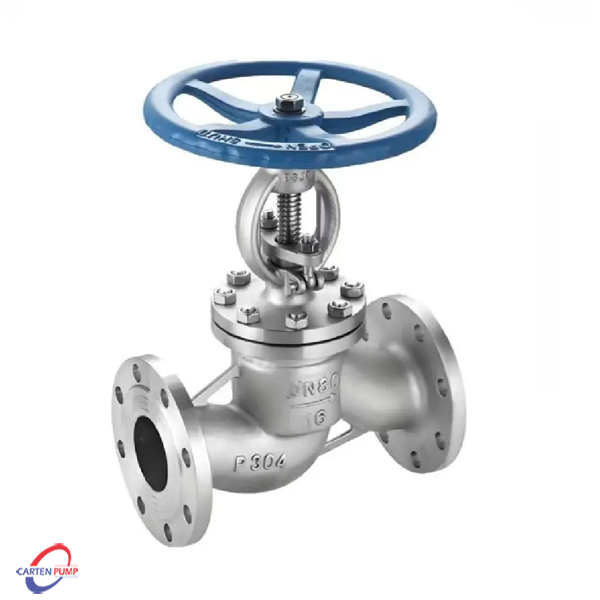

Van cầu điều khiển Inox

• Van cầu điều khiển Inox sử dụng đĩa hoặc nút di chuyển lên xuống để điều chỉnh lưu lượng.
• Loại van này thường được sử dụng trong các hệ thống HVAC, nước nóng, nước lạnh và các ứng dụng yêu cầu điều chỉnh lưu lượng chính xác.

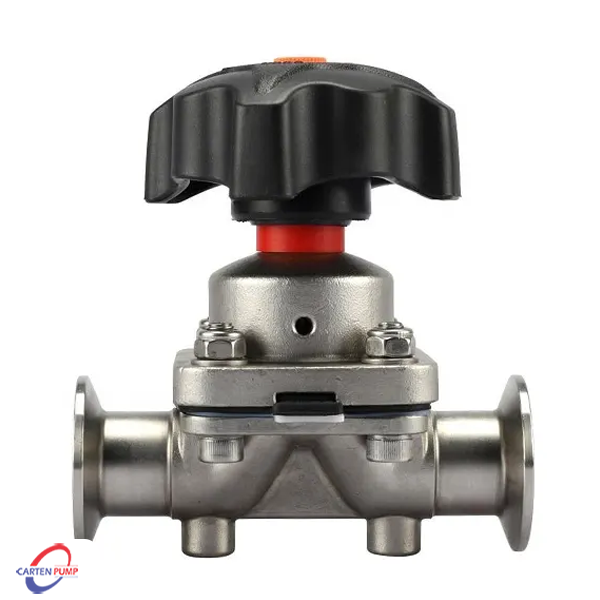

Van màng Inox

Van màng Inox sử dụng màng ngăn (diaphragm) để đóng – mở hoặc điều chỉnh dòng chảy. Đây là loại van có khả năng kín tuyệt đối, thường được sử dụng trong ngành thực phẩm, dược phẩm và vi sinh.

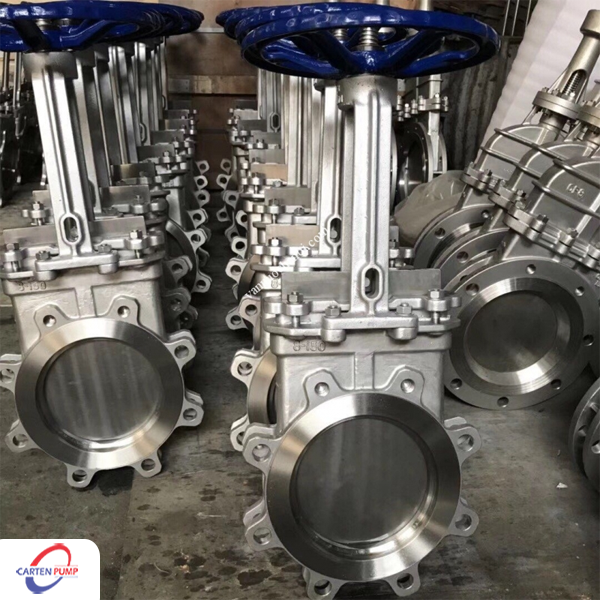

Van dao Inox

Van dao Inox có đĩa van dạng lưỡi dao mỏng, trượt lên xuống để đóng/mở dòng chảy. Van dao thường được sử dụng trong các hệ thống xử lý nước thải, bùn, giấy và các ứng dụng có lưu chất chứa tạp chất rắn.

Van cổng inox (Stainless Steel Gate Valve):

• Sử dụng cửa van di chuyển thẳng đứng để đóng/mở hoàn toàn dòng chảy.
• Tổn thất áp suất thấp, thường dùng ở vị trí đóng/mở hoàn toàn (không điều tiết).
• Ứng dụng: Hệ thống nước, hơi, dầu, khí.

Van Y xiên inox

• Kết hợp van và lọc, có khả năng giữ lại các tạp chất và cặn bẩn trong dòng chảy.
• Thiết kế dạng chữ Y, dễ vệ sinh và thay thế lưới lọc.
• Ứng dụng: Các hệ thống yêu cầu lọc bụi, cặn bẩn trước khi vào thiết bị.

Van một chiều inox

• Cho phép dòng chảy đi theo một hướng và ngăn chặn dòng chảy ngược.
• Có các loại: van một chiều lắp lò xo, van cánh, van bi.
• Ứng dụng: Hệ thống bơm, đường ống cần bảo vệ khỏi dòng chảy ngược.

Phân loại van theo bộ truyền động

Van điều khiển điện

Van điều khiển điện sử dụng motor điện để vận hành van. Loại van này có các ưu điểm: dễ lắp đặt, điều khiển từ xa, tích hợp dễ dàng vào hệ thống tự động hóa.

Các nguồn điện phổ biến:

• 24VDC: An toàn, thường dùng trong các hệ thống điều khiển.
• 220VAC: Phổ biến nhất, dễ dàng kết nối với nguồn điện dân dụng và công nghiệp.
• 380VAC: Dùng cho các van công suất lớn trong nhà máy.

Van điều khiển khí nén

Van điều khiển khí nén sử dụng áp suất khí nén để vận hành van. Loại van này có ưu điểm: phản ứng nhanh, an toàn trong môi trường dễ cháy nổ, tiết kiệm không gian.

• Tác động đơn: Sử dụng lò xo để tự động đóng/mở khi mất khí nén, an toàn hơn.
• Tác động kép: Cần khí nén cho cả hai chiều đóng và mở, không có lò xo.

Van điện từ

• Sử dụng cuộn coil điện từ để tạo lực hút, đóng/mở van với tốc độ cực nhanh.
• Có loại thường đóng (NC) và thường mở (NO).
• Phản hồi cực nhanh, thiết kế nhỏ gọn, chi phí thấp.
• Ứng dụng: Hệ thống điều khiển chất lỏng, khí nén, các ứng dụng yêu cầu đóng/mở nhanh.

Phân loại theo van vật liệu Inox

Van Inox 304

Inox 304 (tương đương CF8) là loại thép không gỉ phổ biến nhất, chứa 18% Crom và 8% Niken.

• Giá thành: Hợp lý, phù hợp với nhiều dự án.
• Ứng dụng: Hệ thống nước sạch, nước sinh hoạt, thực phẩm, môi trường ít ăn mòn.

Van Inox 316

Inox 316 (tương đương CF8M/CF3M) chứa thêm Molybdenum (2-3%), giúp tăng khả năng chống ăn mòn.

• Chống ăn mòn: Vượt trội hơn Inox 304, đặc biệt trong môi trường có muối, axit và hóa chất.
• Môi trường hóa chất: Phù hợp với các hóa chất ăn mòn, dung môi, axit.
• Nước biển: Chịu được môi trường nước mặn, khí hậu biển.

So sánh Inox 304 và 316

Ưu điểm của van Inox

• Inox có khả năng chống gỉ sét và ăn mòn vượt trội nhờ lớp màng oxit crom bảo vệ bề mặt. Điều này giúp van hoạt động bền bỉ trong môi trường ẩm ướt, hóa chất và thực phẩm.
• Van điều khiển Inox có thể hoạt động ở nhiệt độ từ -20°C đến 180°C (có thể lên đến 220°C tùy loại gioăng), phù hợp với các hệ thống hơi nước và nhiệt cao.
• Với cấu trúc kim loại chắc chắn, van Inox có độ bền cơ học cao, chịu được áp suất làm việc lên đến PN16-PN40 (10-40 bar).
• Nhờ thiết kế chính xác và vật liệu chất lượng, van điều khiển Inox hoạt động ổn định trong thời gian dài, ít gặp sự cố.
• Bề mặt Inox nhẵn mịn, không bám bẩn, dễ vệ sinh, đáp ứng tiêu chuẩn vệ sinh an toàn thực phẩm và dược phẩm.
• Nhờ độ bền cao và khả năng chống ăn mòn, van Inox ít phải bảo trì, thay thế, giúp tiết kiệm chi phí vận hành lâu dài.

Ứng dụng của van Inox trong sản xuất

• Nhà máy thực phẩm: Van Inox đáp ứng tiêu chuẩn vệ sinh an toàn thực phẩm, được sử dụng trong hệ thống vận chuyển sữa, nước giải khát, dầu ăn, nước sốt.
• Dược phẩm: Yêu cầu vệ sinh nghiêm ngặt, van Inox 316L được sử dụng trong sản xuất thuốc, dược phẩm, mỹ phẩm.
• Nhà máy bia: Van Inox vi sinh được sử dụng trong hệ thống lên men, chiết rót và vệ sinh CIP.
• Nhà máy nước: Van điều khiển Inox được lắp đặt trong các hệ thống xử lý nước sạch, nước thải công nghiệp và dân dụng.
• Hệ thống hóa chất: Van Inox 316 chịu được các hóa chất ăn mòn như axit, dung môi, xút.
• Nhà máy điện: Sử dụng trong hệ thống làm mát, nước cấp lò hơi và các hệ thống nhiệt.
• Dầu khí: Vận chuyển dầu thô, khí đốt và các sản phẩm hóa dầu.
• Xử lý nước thải: Van dao Inox được sử dụng trong các hệ thống xử lý nước thải, bùn.

Tiêu chí lựa chọn van Inox

Khi chọn mua van Inox, cần xem xét kỹ các tiêu chí sau để đảm bảo sản phẩm phù hợp với nhu cầu và hệ thống:

• Theo môi chất: Xác định loại lưu chất đi qua van là nước, hơi, hóa chất, thực phẩm hay khí đốt. Môi chất ăn mòn nên chọn Inox 316, môi chất thông thường dùng Inox 304 là đủ.
• Theo áp suất: Cần biết áp suất làm việc của hệ thống để chọn van có áp suất định mức tương ứng (PN10, PN16, PN25, PN40). Chọn sai áp suất có thể gây nguy hiểm trong quá trình vận hành.
• Theo nhiệt độ: Nhiệt độ môi chất ảnh hưởng trực tiếp đến vật liệu van và gioăng làm kín. Với nhiệt độ cao, cần chọn gioăng PTFE hoặc Silicon chịu nhiệt tốt.
• Theo kích thước: Chọn kích thước van (DN) phù hợp với đường kính ống dẫn để đảm bảo lưu lượng và hiệu suất hoạt động tối ưu.
• Theo nguồn điện: Đối với van điều khiển điện, cần xác định nguồn điện sẵn có trong hệ thống – 24VDC, 220VAC hay 380VAC – để chọn van tương thích.
• Theo kiểu điều khiển: Xác định nhu cầu sử dụng – điều khiển ON/OFF (chỉ đóng mở) hay điều khiển tuyến tính (điều tiết lưu lượng) để chọn loại van và bộ truyền động phù hợp.

Hướng dẫn lắp đặt van inox

Chuẩn bị

• Kiểm tra van và các phụ kiện trước khi lắp đặt.
• Đảm bảo đường ống sạch sẽ, không có tạp chất.
• Chuẩn bị đầy đủ dụng cụ và vật tư cần thiết.

Các bước lắp đặt

1. Xác định chiều dòng chảy: Lắp van đúng chiều theo hướng mũi tên trên thân van.
2. Kết nối van với đường ống: Tùy theo kiểu kết nối (ren, mặt bích, clamp) mà thực hiện kết nối phù hợp.
3. Lắp bộ truyền động: Gắn actuator lên thân van, đảm bảo khớp nối chính xác.
4. Đấu nối điện/khí nén: Kết nối nguồn điện hoặc đường khí nén theo đúng thông số kỹ thuật.

Kiểm tra sau khi lắp

• Kiểm tra độ kín tại các mối nối.
• Thử vận hành van ở các chế độ đóng/mở.
• Kiểm tra tín hiệu phản hồi (nếu có).

Những lỗi cần tránh

• Lắp sai chiều dòng chảy.
• Không vệ sinh đường ống trước khi lắp.
• Đấu nối điện/khí nén sai thông số.
• Siết bu lông quá chặt hoặc quá lỏng.

Bảo trì và bảo dưỡng van inox

• Lau chùi bề mặt van, loại bỏ bụi bẩn và hóa chất bám dính. Đối với ngành thực phẩm, cần vệ sinh theo tiêu chuẩn CIP để đảm bảo an toàn vệ sinh.
• Kiểm tra motor điện hoặc xi lanh khí nén hoạt động trơn tru, không phát ra tiếng kêu lạ hoặc rung giật bất thường.
• Rà soát các vị trí gioăng xem có bị rò rỉ, cứng hoặc hư hỏng không. Thay thế gioăng định kỳ để duy trì độ kín cho van.
• Thực hiện bảo trì thường xuyên mỗi 3–6 tháng/lần (kiểm tra tổng thể, vệ sinh). Bảo trì định kỳ sâu hơn mỗi 1–2 năm/lần (thay gioăng, bôi trơn, hiệu chuẩn).
• Trước khi bảo trì, cần ngắt nguồn điện/khí nén, xả áp suất và làm sạch đường ống để đảm bảo an toàn cho người thực hiện.

Báo giá van Inox hiện nay

Giá van điều khiển Inox phụ thuộc vào nhiều yếu tố:

• Kích thước: Van DN15 có giá thấp hơn DN100 hoặc DN200.
• Chất liệu: Inox 304 giá thấp hơn Inox 316.
• Kiểu điều khiển: Van khí nén thường rẻ hơn van điện cùng kích thước.
• Thương hiệu: Hàng Kitz, Kosaplus giá cao hơn hàng Trung Quốc.
• Xuất xứ: Hàng nhập khẩu chính hãng có giá cao hơn hàng nội địa hoặc tái chế.

Lưu ý: Bảng giá mang tính chất tham khảo, giá có thể thay đổi theo thời điểm và đơn vị cung cấp.

Lưu ý khi mua

• Yêu cầu báo giá chi tiết: Ghi rõ thông số kỹ thuật, xuất xứ, bảo hành.
• So sánh giá từ nhiều nhà cung cấp: Để có giá tốt nhất.
• Kiểm tra chứng nhận CO/CQ: Đảm bảo hàng chính hãng, chất lượng.
• Hỏi về chi phí vận chuyển và lắp đặt: Tránh phát sinh ngoài dự kiến.

Địa chỉ mua van Inox uy tín tại TPHCM

Khi lựa chọn đơn vị cung cấp van Inox, bạn cần quan tâm đến các tiêu chí sau:

• Chính sách bảo hành: Bảo hành ít nhất 12 tháng.
• Chứng nhận CO-CQ: Có đầy đủ giấy tờ chứng minh nguồn gốc xuất xứ và chất lượng.
• Tồn kho: Có sẵn hàng để đáp ứng nhu cầu nhanh chóng.
• Hỗ trợ kỹ thuật: Đội ngũ kỹ sư tư vấn, hỗ trợ lắp đặt và bảo trì.
• Giao hàng toàn quốc: Vận chuyển nhanh chóng, an toàn đến mọi tỉnh thành.

Sản phẩm Van điều khiển inox công nghiệp hiện có sẵn với đầy đủ kích thước, chất liệu, loại van và cơ cấu điều khiển tại Carten Pump. Quý khách có thể liên hệ để được tư vấn và báo giá chi tiết:

• Tình trạng hàng hóa: Có sẵn, giao hàng nhanh toàn quốc
• Chứng từ: Đầy đủ CO/CQ, chứng nhận chất lượng
• Cam kết: Hoàn tiền nếu phát hiện hàng giả, hàng nhái, kém chất lượng

Phụ kiện inox công nghiệp tại Carten Pumps được nhập khẩu và phân phối chính hãng, đáp ứng các tiêu chuẩn khắt khe nhất trong ngành thực phẩm, dược phẩm và đồ uống.

Câu hỏi thường gặp (FAQ)

Van Inox có dùng được cho hóa chất không?

Có. Van Inox 316 chịu được nhiều loại hóa chất ăn mòn. Cần kiểm tra tính tương thích với hóa chất cụ thể.

Nên chọn Inox 304 hay 316?

Dùng Inox 304 cho nước sạch, thực phẩm, giá rẻ hơn. Dùng Inox 316 cho hóa chất, nước biển, môi trường khắc nghiệt.

Van điện và van khí nén loại nào tốt hơn?

Tùy ứng dụng: van điện dễ lắp, điều khiển từ xa; van khí nén phản ứng nhanh, an toàn với môi trường dễ cháy nổ.

Tuổi thọ van inox bao lâu?

Khoảng 5–10 năm nếu bảo trì đúng cách, thay gioăng định kỳ.

Có cần bảo trì định kỳ không?

Có. Nên bảo trì 3–6 tháng/lần để phát hiện sớm rò rỉ, hỏng gioăng và trục trặc actuator.

Van Inox có dùng cho thực phẩm không?

Có. Van Inox 304 và 316 đáp ứng tiêu chuẩn vệ sinh, dùng phổ biến trong sữa, bia, đồ uống, thực phẩm chế biến.
