1000 WOG là gì? Tại sao được khắc trên thân van bi ren inox?

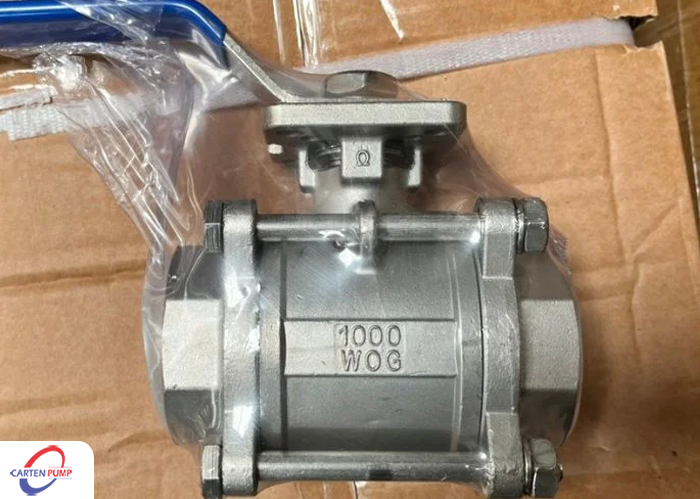

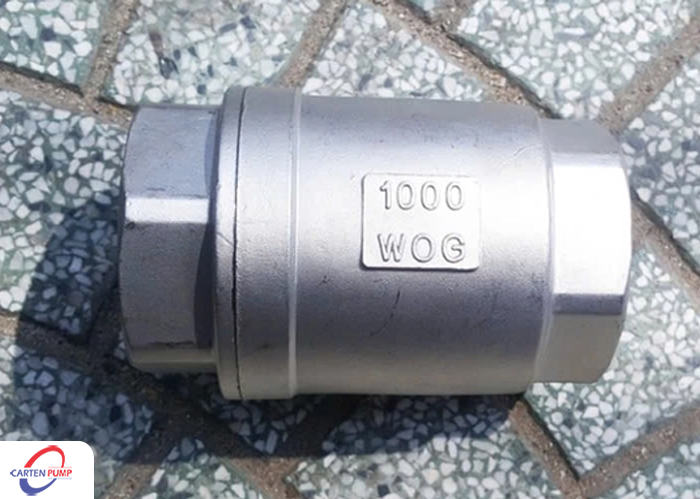

Nếu để ý kỹ, bạn sẽ thấy hầu hết các loại van bi ren inox trên thị trường đều có khắc cụm chữ "1000 WOG" ngay trên thân van. Đây là một ký hiệu phổ biến nhưng thường bị hiểu sai. Nhiều người lầm tưởng rằng con số này đồng nghĩa với việc van có thể làm việc ổn định ở áp suất 1000 psi (khoảng 69 bar) trong mọi điều kiện. Tuy nhiên, thực tế không phải vậy. Bài viết dưới đây sẽ giúp bạn hiểu rõ ý nghĩa thực sự của 1000 WOG và cách sử dụng thông số này một cách chính xác.
Một số dòng van inox phổ biến tại Carten Pumps Vietnam, khách hàng có thể tham khảo qua:
Van điều khiển Inox:
Van bướm Inox công nghiệp
Van bi Inox 3 thân
Van bi Inox 2 thân

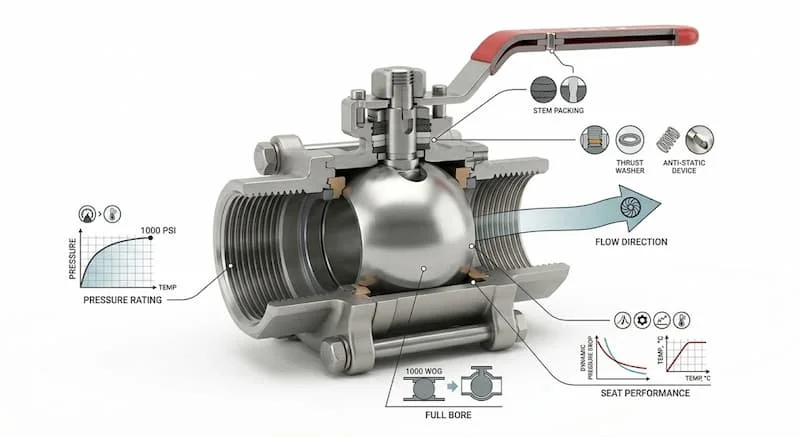

1000 WOG nghĩa là gì?
WOG là viết tắt của Water – Oil – Gas, biểu thị áp suất làm việc danh định của van trong các môi trường nước, dầu hoặc khí.
Khi nhà sản xuất ghi 1000 WOG, điều đó có nghĩa là van được thiết kế để chịu được áp suất 1000 psi trong điều kiện "cold – non-shock" – tức là ở nhiệt độ thường (khoảng 25°C) và không có sự thay đổi nhiệt độ đột ngột hay áp lực tức thời.
Trên thực tế, WOG tương đương với thuật ngữ CWP (Cold Working Pressure) là áp suất làm việc an toàn ở nhiệt độ phòng. Tuy nhiên, đây chỉ là giá trị quy ước trong điều kiện phòng thí nghiệm, không phản ánh đầy đủ khả năng chịu áp khi van hoạt động ở nhiệt độ cao, môi chất ăn mòn hoặc có dao động cơ học.
Vì sao van khắc 1000 WOG nhưng không chịu được 1000 psi thực tế?
Có nhiều nguyên nhân khiến con số 1000 WOG không thể được coi là "giấy thông hành" cho mọi điều kiện vận hành.
Nhiệt độ vận hành làm giảm khả năng chịu áp
- Inox bị giảm cường độ chịu kéo và giới hạn đàn hồi khi nhiệt độ tăng trên 80°C.
- Ở 25°C, van đạt 1000 psi, nhưng ở 120°C, áp suất cho phép chỉ còn khoảng 600–700 psi.
- Hiện tượng này gọi là "derating" bắt buộc phải tra biểu đồ nhiệt-áp của nhà sản xuất.
- Không có biểu đồ, tuyệt đối không được vận hành ở nhiệt độ cao với áp suất danh định.
Vật liệu làm kín (seat và gioăng) là điểm yếu nhất
- Dù thân van inox rất bền, nhưng cụm bi và vòng đệm (PTFE, PPL, RTFE) mới quyết định độ kín.
- PTFE tiêu chuẩn bị mềm và biến dạng khi nhiệt > 100°C, gây rò rỉ dù áp suất chưa đạt 1000 psi.
- Mỗi loại gioăng có giới hạn áp – nhiệt khác nhau, không thể gộp chung vào con số 1000 WOG.
- Khi gioăng già hóa hoặc bị hóa chất tấn công, áp suất chịu đựng thực tế giảm sâu.
Xung áp (shock) và búa nước phá hủy tức thời
- Thông số 1000 WOG chỉ có giá trị trong điều kiện "Non-Shock" (không có va đập áp suất).
- Khi đóng/mở van nhanh hoặc khởi động bơm, áp suất đỉnh có thể gấp 2–3 lần áp tĩnh.
- Một xung áp 1200 psi trong tích tắc đủ gây nứt thân hoặc hỏng bi, dù áp tĩnh chỉ 500 psi.
- Vì vậy, luôn phải chọn van có áp suất danh định > 1.5 – 2 lần áp suất vận hành thực tế để tránh xung.
Kích thước ren càng lớn, khả năng chịu tải càng thấp
- Diện tích chịu áp trên mặt bích/ren tăng theo đường kính, làm tải trọng phân bố không đều.
- Với van ren từ DN50 trở lên, mối ren dễ bị biến dạng hoặc trượt ren khi áp suất cao.
- Thực tế khuyến cáo: các cỡ ren lớn chỉ nên vận hành ở 60–70% giá trị WOG.
- Ren tiêu chuẩn G hay NPT có giới hạn kéo khác nhau; không thể áp dụng 1000 psi đồng nhất.

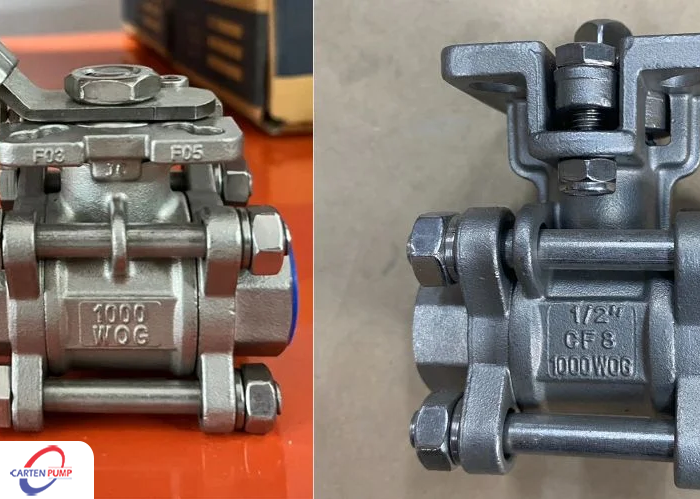

Khuôn đúc dùng chung – 1000 WOG chỉ là ký hiệu khuôn, không phải kiểm định
- Đa số nhà máy sử dụng một bộ khuôn đúc cho nhiều model (1PC, 2PC, 3PC) để giảm chi phí.
- Ký tự "1000 WOG" được khắc sẵn trên khuôn, không thay đổi dù van dùng inox 201, 304 hay 316.
- Nhà sản xuất chỉ thay đổi bi, trục và gioăng theo đơn hàng, còn thân giữ nguyên thông số.
- Vì vậy, con số này mang tính nhận diện thương mại, không phải kết quả thử nghiệm cho từng sản phẩm cụ thể.
Sự khác biệt giữa áp suất thử và áp suất làm việc liên tục
- Áp suất thử kín thường bằng 1,5 lần áp suất danh định (1500 psi) và chỉ kéo dài vài phút.
- Van có thể chịu được 1500 psi trong thử nghiệm mà không vỡ, nhưng không thể chịu 1000 psi liên tục trong nhiều giờ.
- Ứng suất mỏi (fatigue) theo thời gian làm giảm dần ngưỡng chịu áp an toàn.
- Thiết kế thực tế luôn lấy áp làm việc thấp hơn nhiều so với áp thử để bảo đảm tuổi thọ.
Phân biệt WOG, CWP và WSP
Ba thuật ngữ này thường gây nhầm lẫn cho người sử dụng:
| Thuật ngữ | Ý nghĩa |
| WOG (Water – Oil – Gas) | Áp suất làm việc ở điều kiện nhiệt độ thường, không xung động. |
| CWP (Cold Working Pressure) | Cách ghi khác nhưng cùng ý nghĩa với WOG. |
| WSP (Working Steam Pressure) | Áp suất làm việc phù hợp cho hơi nước hoặc môi trường nhiệt độ cao. |
Nếu trên thân van chỉ có WOG mà không có WSP, bạn không nên sử dụng van đó cho hơi nước nóng. Các vật liệu làm kín trong van bi ren không được thiết kế cho giãn nở nhiệt lớn, dễ dẫn đến rò rỉ, xì seat hoặc kẹt bi sau thời gian ngắn vận hành.
1000 WOG tương đương PN bao nhiêu?
- Nhiều người quen với hệ thống ký hiệu PN (Pressure Nominale) thường quy đổi 1000 psi ≈ 69 bar, tương đương PN 69. Tuy nhiên, đây chỉ là quy đổi mang tính hình dung, không thể dùng để thay thế rating tiêu chuẩn.
- Mỗi hãng sản xuất đều có biểu đồ áp – nhiệt riêng cho từng vật liệu và kích cỡ. Khi nhiệt độ tăng, áp suất cho phép giảm nhanh, đôi khi chỉ còn 40–50 bar.
- Do đó, để xác định chính xác khả năng chịu áp của van, cần tra cứu datasheet của đúng model cụ thể, không nên dựa vào con số khắc trên thân.
1000 WOG không phải là nhà sản xuấti cam kết rằng van bi ren inox chịu được 1000 psi trong mọi điều kiện. Nó chỉ là thông tin danh định về áp suất ở môi trường nguội và không có xung động, đồng thời thường được khắc sẵn trên thân đúc chung cho nhiều model.
Để sử dụng van an toàn và hiệu quả, người mua cần:
- Tra cứu thông số kỹ thuật thực tế của từng sản phẩm
- Xem biểu đồ áp suất – nhiệt độ
- Xem xét kích cỡ, vật liệu chế tạo
- Tham khảo tiêu chuẩn thử nghiệm trước khi đưa vào vận hành
