Chữ thập Inox vi sinh nối clamp

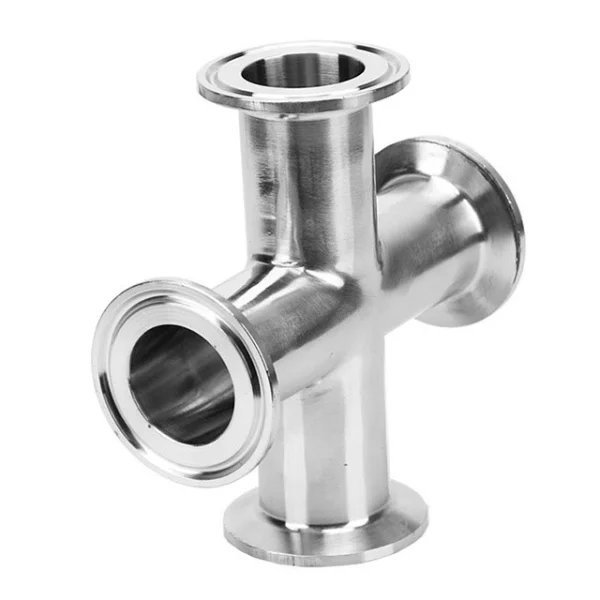

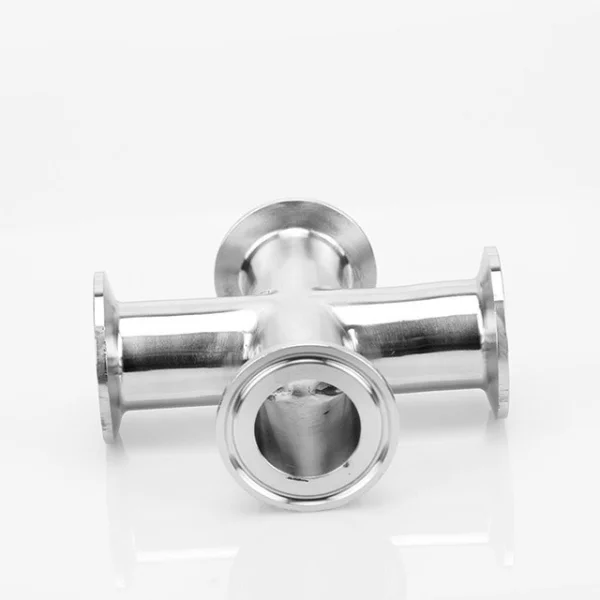

Chữ thập Inox vi sinh nối clamp (Sanitary Clamp Cross) là một phụ kiện quan trọng trong hệ thống đường ống vi sinh, có hình dạng giống chữ thập (+) với 4 đầu nối vuông góc với nhau, tụ lại thành một điểm giao nhau.

Sản phẩm có chức năng chính là kết nối nhiều đường ống tại một điểm, phân chia dòng chảy thành 4 hướng hoặc gom dòng chảy từ nhiều nhánh về một.

Điểm khác biệt của sản phẩm này so với chữ thập nối hàn là 4 đầu kết nối clamp một hệ thống kẹp nhanh bao gồm ferrule (mặt clamp hàn vào ống), gioăng làm kín và clamp (cùm kẹp) để siết chặt.

Kiểu kết nối này cho phép tháo lắp nhanh chóng, không cần hàn, rất thuận tiện cho việc kiểm tra, vệ sinh và bảo trì hệ thống.

Cấu tạo và nguyên lý hoạt động

Cấu tạo

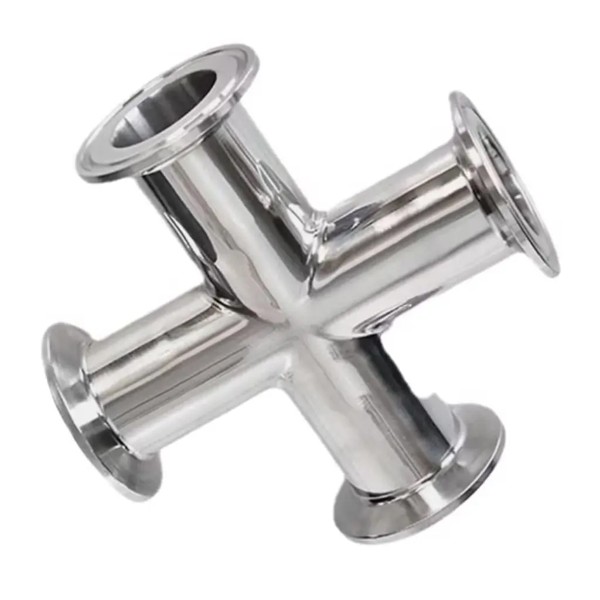

• Chữ thập inox vi sinh nối clamp có cấu tạo gồm 2 đường ống đặt vuông góc với nhau, tạo thành điểm giao thoa của 4 dòng chảy
• Mỗi đầu ống được gia công chính xác để lắp vừa với ferrule (mặt clamp hàn), sau đó dùng clamp (cùm kẹp) và gioăng làm kín để siết chặt mối nối.

Nguyên lý hoạt động

Khi lắp đặt, các đầu ống hoặc phụ kiện có gắn ferrule được đặt đối diện nhau, gioăng làm kín được đặt giữa hai mặt bích, sau đó clamp được siết chặt bằng thanh ren hoặc bu lông để tạo áp lực nén, đảm bảo mối nối kín tuyệt đối.

Nhờ vậy, dòng chảy được phân chia hoặc gom tụ theo 4 hướng một cách ổn định và an toàn.

 Ưu điểm nổi bật

• Tháo lắp nhanh chóng: Không cần hàn, chỉ cần siết hoặc nới lỏng clamp, tiết kiệm thời gian lắp đặt và bảo trì.
• Dễ dàng vệ sinh: Có thể tháo rời các đầu nối để vệ sinh từng bộ phận, đáp ứng yêu cầu CIP/SIP.
• Độ kín cao: Sử dụng gioăng làm kín chuyên dụng, đảm bảo không rò rỉ lưu chất.
• Chất liệu cao cấp: Inox 304/316 chống ăn mòn, chịu nhiệt và hóa chất tốt.
• Bề mặt siêu sạch: Đánh bóng gương trong và ngoài, ngăn ngừa bám dính vi khuẩn và tạp chất.
• Đa dạng tiêu chuẩn: Đáp ứng các tiêu chuẩn DIN, SMS, 3A, ISO, dễ dàng thay thế và tương thích.
• Linh hoạt: Có cả loại thập đều và thập thu, phù hợp với nhiều nhu cầu phân nhánh.

Ứng dụng thực tế

Chữ thập Inox vi sinh nối clamp được sử dụng rộng rãi trong các hệ thống đường ống yêu cầu độ sạch và vệ sinh cao, đặc biệt là những hệ thống cần tháo lắp thường xuyên để vệ sinh hoặc bảo trì:

Lợi ích khi sử dụng

• Tiết kiệm thời gian bảo trì: Tháo lắp nhanh giúp rút ngắn thời gian dừng hệ thống để vệ sinh hoặc sửa chữa.
• Đảm bảo vệ sinh an toàn: Bề mặt bóng mịn, không có khe hở giúp hạn chế vi khuẩn và tạp chất bám dính.
• Độ bền vượt trội: Khả năng chống ăn mòn và chịu nhiệt tốt, kéo dài tuổi thọ hệ thống.
• Linh hoạt trong thiết kế: Có thể dễ dàng thay đổi cấu trúc đường ống mà không cần gia công lại.
• Tiết kiệm chi phí: Không cần thiết bị hàn và nhân công hàn, giảm chi phí lắp đặt ban đầu.

Lưu ý khi lựa chọn và lắp đặt

• Chọn đúng chất liệu: Nên chọn inox 316L cho môi trường có hóa chất ăn mòn hoặc nhiệt độ cao, inox 304 cho môi trường thông thường.
• Chọn đúng kích thước: Đo chính xác đường kính ống và tiêu chuẩn kết nối (DIN, SMS, 3A) để đảm bảo tương thích.
• Chọn đúng loại thập: Thập đều cho nhu cầu chia đều 4 hướng, thập thu cho nhu cầu chia nhánh không đều.
• Kiểm tra gioăng: Đảm bảo gioăng làm kín còn tốt, không bị rách hay biến dạng trước khi lắp đặt.
• Siết clamp đúng lực: Không siết quá chặt gây biến dạng gioăng hoặc quá lỏng gây rò rỉ.

Sản phẩm Chữ thập Inox vi sinh nối clamp hiện có sẵn với đầy đủ kích thước, chất liệu và tiêu chuẩn. Quý khách có thể liên hệ để được tư vấn và báo giá chi tiết:

• Tình trạng hàng hóa: Có sẵn tại Hà Nội và TP.HCM
• Bảo hành: 12 tháng
• Chứng từ: Đầy đủ CO/CQ, giấy chứng nhận nguồn gốc xuất xứ, chất lượng
• Cam kết: Hoàn tiền nếu phát hiện hàng giả, hàng nhái, kém chất lượng

Sản phẩm được nhập khẩu và phân phối chính hãng, đáp ứng các tiêu chuẩn khắt khe nhất trong ngành thực phẩm, dược phẩm và đồ uống.
