Co ngắn 90 Inox vi sinh nối hàn

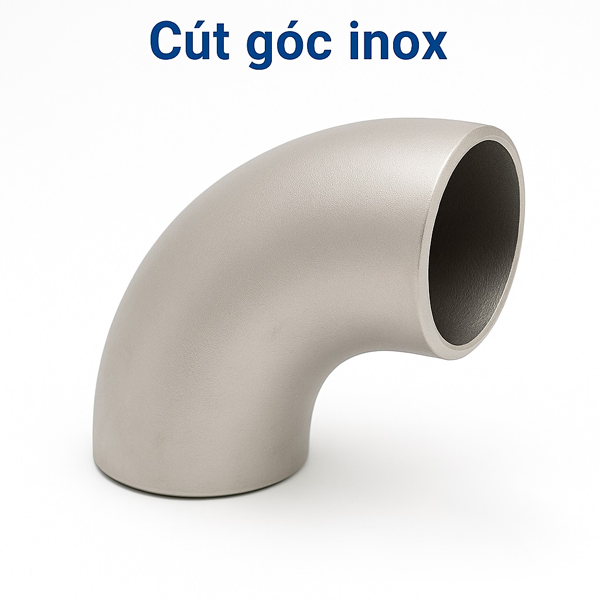

Co ngắn 90 Inox vi sinh nối hàn (tiếng Anh: Short Radius 90-degree Sanitary Stainless Steel Welding Elbow) là một phụ kiện quan trọng trong hệ thống đường ống vi sinh. Sản phẩm có hình dạng cong với góc uốn 90° và bán kính uốn ngắn, có nhiệm vụ thay đổi hướng dòng chảy của lưu chất một góc vuông trong không gian lắp đặt hạn chế.

Điểm khác biệt của co ngắn so với co dài (Long Radius) là bán kính uốn nhỏ hơn, giúp tiết kiệm diện tích lắp đặt, phù hợp với các hệ thống có không gian chật hẹp, không thể bố trí đường ống với bán kính uốn lớn.

Sản phẩm sử dụng kết nối hàn cố định 2 đầu (Butt Weld) – được hàn trực tiếp với đường ống, tạo thành mối nối liền khối, không sử dụng gioăng làm kín, từ đó đảm bảo độ kín tuyệt đối, không có nguy cơ rò rỉ theo thời gian. Đồng thời, kết nối hàn giúp chịu được áp suất và nhiệt độ cao, thích hợp cho các hệ thống hoạt động liên tục, ít phải tháo lắp bảo trì.

Cấu tạo và nguyên lý hoạt động

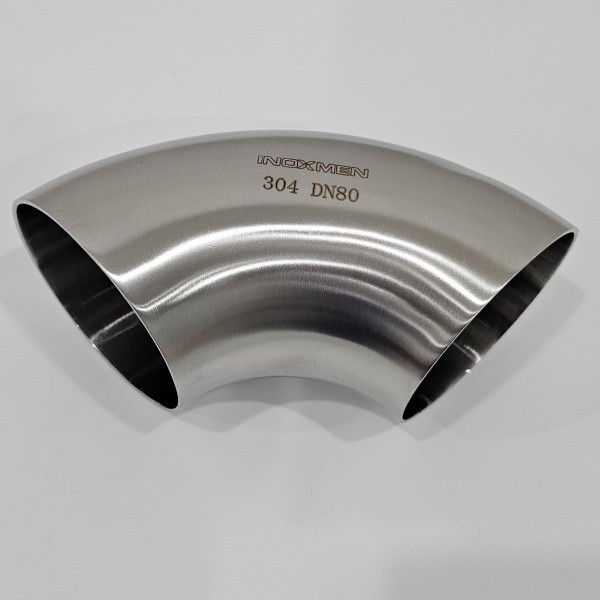

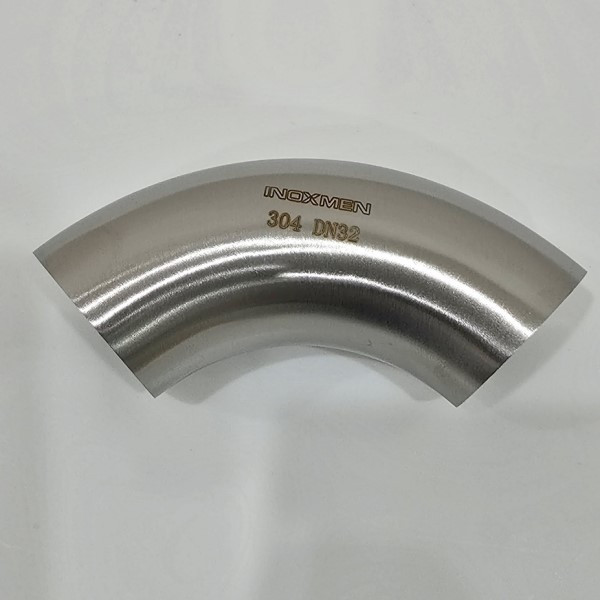

Co ngắn 90 hàn inox vi sinh được gia công liền khối từ ống inox vi sinh cao cấp. Sản phẩm có cấu tạo bao gồm:

• Thân co: Dạng ống uốn cong góc 90° với bán kính ngắn, được chế tạo từ inox 304 hoặc 316L.
• Hai đầu kết nối hàn: Mỗi đầu được vát mép (beveled) theo tiêu chuẩn hàn ống, sẵn sàng để hàn giáp mí với đường ống.
• Bề mặt: Được đánh bóng gương bên trong (Ra ≤ 0.4μm) và chải mờ bên ngoài (Ra < 1.0μm), đảm bảo bề mặt nhẵn mịn, không bám cặn.

Nguyên lý hoạt động

Khi lưu chất đi qua co ngắn 90°, hướng dòng chảy sẽ được thay đổi một góc 90° (vuông góc). Nhờ bề mặt nhẵn mịn, dòng chảy di chuyển ổn định, không tạo ra vùng chết – những điểm có thể tích tụ cặn bẩn hoặc vi khuẩn. Bán kính ngắn giúp tiết kiệm không gian nhưng có thể gây tổn thất áp suất lớn hơn so với co dài, do đó cần cân nhắc khi lựa chọn cho các hệ thống yêu cầu lưu lượng lớn.

Ưu điểm nổi bật

• Tiết kiệm không gian lắp đặt: Bán kính uốn ngắn giúp bố trí đường ống gọn gàng trong không gian hẹp, những nơi không thể xoay vòng lớn.
• Kết nối kín tuyệt đối: Hàn cố định tạo mối nối liền khối, không sử dụng gioăng nên không có nguy cơ rò rỉ theo thời gian, phù hợp với các hệ thống yêu cầu độ kín cao.
• Chịu được nhiệt độ cao: Kết nối hàn giúp sản phẩm chịu được nhiệt độ lên đến 830°C (tùy mác thép), thích hợp cho các hệ thống hoạt động ở nhiệt độ cao.
• Bề mặt siêu sạch: Đánh bóng gương bên trong đạt Ra ≤ 0.4μm, hạn chế bám bẩn, vi khuẩn, dễ vệ sinh CIP/SIP.
• Chất liệu cao cấp: Inox 304/316L chống ăn mòn, chịu nhiệt và hóa chất tốt. Inox 316L chứa Molypden (Mo), tăng khả năng chống ăn mòn trong môi trường axit và hóa chất.
• Đa dạng tiêu chuẩn: Đáp ứng các tiêu chuẩn DIN, SMS, 3A, ISO, IDF, BS, dễ dàng tương thích với các phụ kiện vi sinh khác.
• Chứng nhận chất lượng: Đạt chứng nhận CE, ISO9001, 3A.
• Kết cấu bền vững: Không có chi tiết tháo rời, giảm thiểu nguy cơ hỏng hóc do rung động hoặc va đập.

So sánh Co ngắn 90° và Co dài 90° (nối hàn)

Ứng dụng thực tế

Co ngắn 90 Inox vi sinh nối hàn được sử dụng rộng rãi trong các hệ thống đường ống yêu cầu độ sạch và vệ sinh cao, đặc biệt tại các vị trí có không gian lắp đặt hạn chế:

Vị trí lắp đặt điển hình:

• Bẻ góc 90° tại các vị trí có không gian hẹp, không thể sử dụng co dài
• Bố trí đường ống trong các khu vực bị giới hạn về chiều cao hoặc chiều rộng
• Kết nối đường ống vào các thiết bị có khoảng cách gần
• Các hệ thống ống ngầm hoặc khó tiếp cận, ít cần bảo trì

Lưu ý quan trọng: Co ngắn có bán kính uốn nhỏ nên dễ tạo ra vùng chết và tụ cặn nếu bề mặt bên trong không được gia công vi sinh đạt chuẩn. Do đó, cần lựa chọn sản phẩm có bề mặt đánh bóng gương đạt Ra ≤ 0.4μm để đảm bảo vệ sinh.

Lợi ích khi sử dụng

• Tiết kiệm diện tích lắp đặt: Bán kính uốn ngắn giúp bố trí hệ thống ống gọn gàng trong không gian chật hẹp, tối ưu hóa mặt bằng sản xuất.
• Đảm bảo vô trùng tuyệt đối: Không sử dụng gioăng, không có khe hở, loại bỏ nguy cơ nhiễm khuẩn và rò rỉ.
• Độ bền vượt trội: Kết cấu liền khối chịu được rung động, va đập và nhiệt độ cao, kéo dài tuổi thọ hệ thống.
• Tiết kiệm chi phí vận hành: Không phải thay thế gioăng định kỳ, giảm chi phí bảo trì.
• Đa dạng tiêu chuẩn: Đáp ứng các tiêu chuẩn DIN, SMS, 3A, ISO, dễ dàng thay thế và tương thích với các phụ kiện vi sinh khác.

Lưu ý khi lựa chọn và lắp đặt

• Chọn đúng chất liệu:
  • Inox 304: Phù hợp với môi trường thực phẩm, nước sạch, nhiệt độ vừa phải.
  • Inox 316/316L: Phù hợp với môi trường hóa chất, axit, nhiệt độ cao và các ngành dược phẩm yêu cầu khắt khe.
• Chọn đúng kích thước: Đo chính xác đường kính ngoài của ống và tiêu chuẩn (DIN, SMS, 3A) để đảm bảo khớp nối hàn chính xác.
• Chọn đúng loại co: Cân nhắc giữa co ngắn và co dài dựa trên không gian lắp đặt và yêu cầu về tổn thất áp suất.
• Thi công hàn đúng kỹ thuật: Sử dụng que hàn inox phù hợp, hàn giáp mí (butt weld) với công nghệ TIG (GTAW) đảm bảo mối hàn mịn, không rỗ khí.
• Xử lý sau hàn: Mối hàn cần được đánh bóng và làm sạch sau khi hàn để khôi phục bề mặt vi sinh, tránh ăn mòn mối hàn và tạo điểm tụ cặn.

Sản phẩm Co ngắn 90 Inox vi sinh nối hàn hiện có sẵn với đầy đủ kích thước, chất liệu và tiêu chuẩn. Quý khách có thể liên hệ để được Carten Pumps Vietnam tư vấn và báo giá chi tiết:

• Tình trạng hàng hóa: Có sẵn, giao hàng nhanh toàn quốc
• Bảo hành: 12 tháng
• Chứng từ: Đầy đủ CO/CQ, giấy chứng nhận nguồn gốc xuất xứ, chứng nhận chất lượng (CE, ISO9001, 3A)
• Cam kết: Hoàn tiền nếu phát hiện hàng giả, hàng nhái, kém chất lượng

Sản phẩm được nhập khẩu và phân phối chính hãng, đáp ứng các tiêu chuẩn khắt khe nhất trong ngành thực phẩm, dược phẩm và đồ uống.
