Bơm áp âm chân không Carten Pump HSF-55

Bơm áp âm chân không Carten Pump HSF-55 được thiết kế cho hệ thống cần hút và vận chuyển chất lỏng trong điều kiện áp suất âm. Phần tiếp xúc với chất lỏng sử dụng thép không gỉ, kết hợp vỏ ngoài bằng thép, phù hợp với các dây chuyền sản xuất thực phẩm, đồ uống, dược phẩm, mỹ phẩm và hóa chất.

HSF-55 có thể làm việc với chất lỏng đồng nhất hoặc môi trường có chứa không khí, khí và chất rắn lơ lửng. Bơm có khả năng hút chất lỏng từ bồn chân không ở áp suất âm khoảng -0,09 MPa và phù hợp với các quy trình vệ sinh CIP và SIP.

Bảng thông số kỹ thuật Carten Pump HSF-55

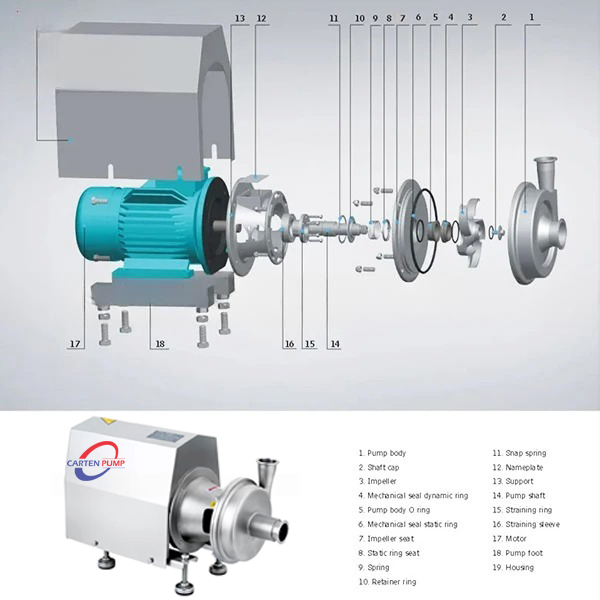

Cấu tạo bơm áp âm chân không Carten Pump HSF-55

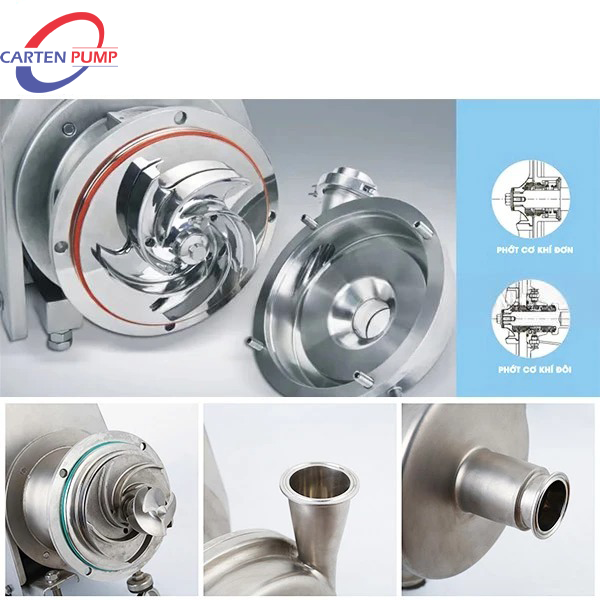

Thân bơm

Thân bơm sử dụng thép không gỉ, phù hợp với các môi trường yêu cầu khả năng chống ăn mòn và độ sạch cao. Kết cấu inox cũng thuận tiện cho quá trình vệ sinh trong dây chuyền sản xuất.

Cánh bơm

Cánh bơm được chế tạo bằng inox và có nhiệm vụ tạo dòng, tăng năng lượng cho chất lỏng trong quá trình vận chuyển. Thiết kế phù hợp với các ứng dụng cần hút chất lỏng trong điều kiện áp suất âm.

Trục và phớt cơ khí

Trục bơm đảm nhiệm truyền chuyển động từ động cơ đến cánh bơm. Phớt cơ khí giúp làm kín vị trí trục, hạn chế rò rỉ chất lỏng trong quá trình vận hành.

Động cơ

HSF-55 sử dụng động cơ công suất 5.5 kW, tốc độ 2900 rpm. Động cơ có cấp bảo vệ IP55, cấp cách điện F, phù hợp với môi trường sản xuất công nghiệp.

Cổng hút – xả

Cổng hút và xả của HSF-55 có kích thước 2.5” – 2”, thuận tiện kết nối với hệ thống đường ống trong dây chuyền.

Nguyên lý hoạt động

Khi động cơ truyền chuyển động đến cánh bơm, chất lỏng đi vào khu vực trung tâm cánh bơm và được đẩy ra phía ngoài dưới tác động của lực ly tâm. Quá trình này tạo sự chênh lệch áp suất giữa phía hút và phía xả, hỗ trợ hút chất lỏng từ bồn chứa trong điều kiện áp suất âm.

Đối với hệ thống sử dụng bồn chân không, HSF-55 có thể hút chất lỏng từ bồn ở mức áp suất âm khoảng -0,09 MPa, sau đó đưa chất lỏng qua đường ống đến công đoạn tiếp theo.

Ứng dụng của Carten Pump HSF-55

HSF-55 phù hợp với các hệ thống cần vận chuyển chất lỏng trong điều kiện áp suất âm và được sử dụng trong nhiều lĩnh vực sản xuất:

• Thực phẩm và đồ uống: sữa, sữa chua, kem, phô mai, nước giải khát, thạch trái cây, sốt cà chua, dầu, xi-rô, sô cô la.
• Dược phẩm: chất lỏng dinh dưỡng, sản phẩm y học cổ truyền, sản phẩm sinh học.
• Mỹ phẩm: sữa rửa mặt, gel vuốt tóc, thuốc nhuộm tóc, kem đánh răng, dầu gội.
• Hóa chất: chất béo, chất hòa tan, nhựa, sơn, bột màu và chất dầu.
• Hệ thống chân không: hút và vận chuyển chất lỏng từ bồn chứa làm việc dưới áp suất âm.

Đặc điểm của bơm áp âm chân không HSF-55

Lưu lượng 32 m³/h

HSF-55 đạt lưu lượng 32 m³/h và cột áp 24 m, phù hợp với các hệ thống cần vận chuyển lượng chất lỏng tương đối lớn trong cùng một chu trình.

Làm việc trong điều kiện áp suất âm

Bơm được sử dụng cho các hệ thống cần hút chất lỏng từ bồn chân không với áp suất âm khoảng -0,09 MPa.

Kết cấu inox

Vật liệu thép không gỉ phù hợp với các dây chuyền yêu cầu độ sạch, khả năng chống ăn mòn và thuận tiện vệ sinh.

Hỗ trợ CIP và SIP

Dòng HSF phù hợp với quy trình CIP và SIP, đáp ứng yêu cầu vệ sinh của các hệ thống sản xuất thực phẩm, đồ uống, dược phẩm và mỹ phẩm.

Carten Pump cung cấp bơm áp âm chân không HSF-55

Carten Pump cung cấp các dòng bơm công nghiệp phục vụ nhiều hệ thống sản xuất và xử lý chất lỏng. Bên cạnh bơm, Carten Pump còn cung cấp phụ kiện inox công nghiệp và inox vi sinh để hoàn thiện hệ thống đường ống và thiết bị.
