Giới thiệu chung về van cổng ty chìm

Van cổng ty chìm (còn gọi là van cửa ty chìm, van ty chìm, hoặc van cổng không nhô trục) là loại van công nghiệp có trục van (ty van) không di chuyển lên xuống mà chỉ quay quanh trục của nó để truyền chuyển động tới bộ phận đĩa van bên trong.

Khi vận hành tay quay, tổng chiều cao của van hầu như không thay đổi, bởi phần ren trên trục ăn khớp với đai ốc bên trong thân hoặc nắp van, kéo đĩa van lên hoặc đẩy xuống mà không làm thay đổi vị trí của trục so với thân van.

Điều này trái ngược hoàn toàn với van cổng ty nổi (OS&Y – Outside Screw and Yoke), nơi trục van nhô lên cao dần khi mở và hạ xuống khi đóng, cho phép quan sát trạng thái van trực tiếp.

Đặc điểm nhận dạng

Để nhận biết van cổng ty chìm ngoài thực tế, bạn có thể dựa vào các dấu hiệu sau:

• Không có sự thay đổi chiều cao: Khi xoay vô lăng, chiều cao từ mặt bích nối ống đến đỉnh tay quay không đổi.
• Ty van được che kín: Phần trục kim loại không lộ ra ngoài, được bảo vệ hoàn toàn bởi thân van và nắp đậy.
• Không có cơ cấu chỉ thị hành trình: Không có ren hoặc vạch chia để biết van đang mở bao nhiêu phần trăm.

So sánh van cổng ty chìm và van cổng ty nổi

Để hiểu rõ hơn về vị trí và tính năng của từng loại, chúng ta cùng so sánh hai dòng van cổng phổ biến này:

Mặc dù khác nhau về hình dáng bên ngoài, cả hai loại đều có chức năng chính là đóng/mở dòng chảy và được chế tạo từ các vật liệu tương tự như gang, thép carbon, inox, và các hợp kim khác.

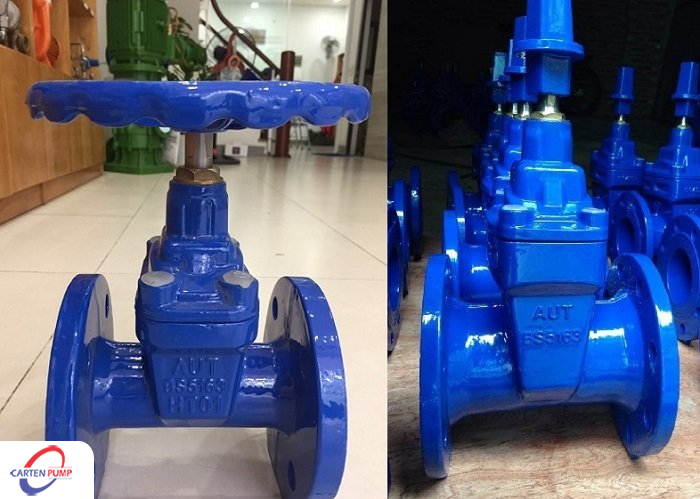

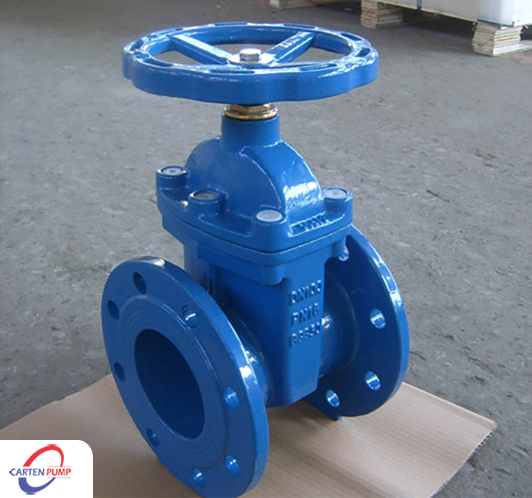

Cấu tạo chi tiết của van cổng ty chìm

Một chiếc van cổng ty chìm hoàn chỉnh bao gồm nhiều bộ phận, mỗi bộ phận đều có vai trò quan trọng trong việc đảm bảo vận hành ổn định và độ kín khít. Sau đây là các bộ phận chính và vật liệu thường được sử dụng:

Các bộ phận trên hoạt động phối hợp nhịp nhàng để đảm bảo van có thể chịu được áp suất cao, nhiệt độ khắc nghiệt và môi trường hóa chất mà không bị hư hỏng hay rò rỉ.

Nguyên lý hoạt động của van cổng ty chìm

Nguyên lý vận hành của van cổng ty chìm dựa trên cơ cấu trục vít – đai ốc được bố trí hoàn toàn bên trong thân van. Cụ thể như sau:

• Khi người vận hành xoay vô lăng theo chiều kim đồng hồ (chiều đóng), trục van quay, đai ốc trục sẽ di chuyển dọc theo ren, kéo đĩa van hạ xuống. Đĩa van ép chặt vào bề mặt làm kín (seat) trên thân van, tạo thành một lớp chặn kín, ngăn hoàn toàn dòng chảy đi qua.
• Khi xoay vô lăng ngược chiều kim đồng hồ (chiều mở), trục van quay ngược lại, đai ốc đẩy đĩa van nâng lên, tạo khoảng cách giữa đĩa van và mặt làm kín, cho phép lưu chất lưu thông qua van.

Điểm lưu ý quan trọng: Van cổng ty chìm được thiết kế chỉ để đóng/mở hoàn toàn, không có chức năng điều tiết lưu lượng. Việc sử dụng van ở vị trí trung gian (mở một phần) sẽ khiến đĩa van bị mài mòn nhanh chóng do dòng chảy với vận tốc cao tác động lên bề mặt đĩa, làm giảm tuổi thọ và gây rò rỉ.

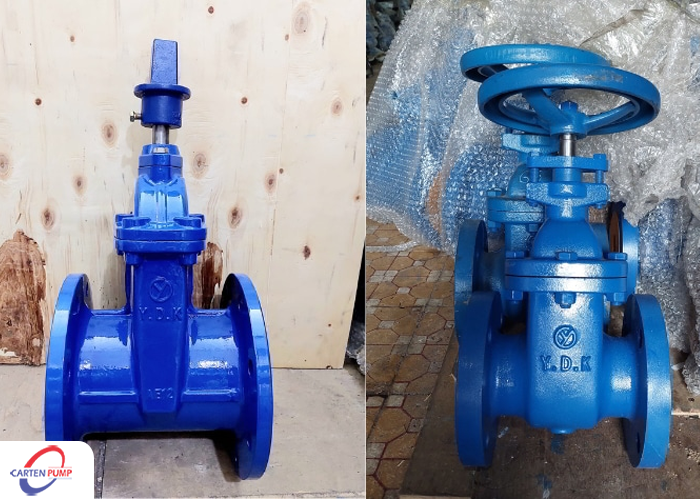

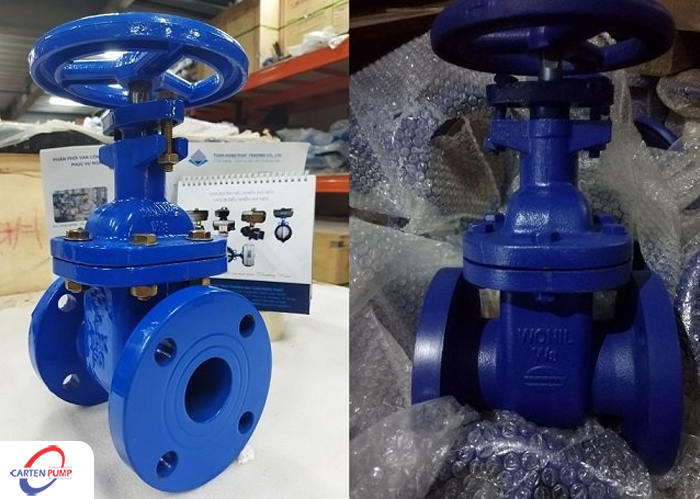

Phân loại van cổng ty chìm

Dựa trên các tiêu chí khác nhau, van cổng ty chìm được chia thành nhiều loại nhằm đáp ứng đa dạng nhu cầu sử dụng:

Theo phương thức vận hành

• Van cổng ty chìm tay quay (vô lăng): Phổ biến nhất, vận hành bằng tay thông qua vô lăng tròn hoặc tay gạt.
• Van cổng ty chìm nắp chụp (không tay quay): Loại này không có tay quay, thay vào đó là một nắp chụp bảo vệ đầu trục. Nó thường được đặt trong hố ga và dùng chìa khóa chuyên dụng để quay trục, nhằm tránh các tác động vô tình hoặc trộm cắp.

Theo kiểu kết nối với đường ống

• Kết nối mặt bích (Flanged): Là kiểu kết nối phổ biến nhất với các loại van cổng ty chìm, dễ dàng lắp đặt và tháo dỡ bằng bu lông. Các tiêu chuẩn mặt bích thường gặp là JIS 10K, PN10, PN16, ANSI 150#, BS 4504.
• Kết nối ren (Threaded): Thường áp dụng cho van có kích thước nhỏ (DN15 đến DN50), toàn bộ các van cổng ren đều thuộc loại ty chìm. Thuận tiện cho các đường ống gia đình hoặc hệ thống có áp suất thấp.

Ngoài ra, một số loại còn có kết nối hàn hoặc kết nối kiểu lắp ráp nhanh, nhưng ít phổ biến hơn.

Ưu điểm và nhược điểm của van cổng ty chìm

Ưu điểm

• Do chiều cao tổng thể không thay đổi khi mở/đóng, loại van này rất thích hợp cho những nơi có trần thấp, hầm ngầm, hố ga hoặc tủ van chật hẹp, nơi không đủ khoảng trống để ty van nhô lên.
• Trục và ren được bọc kín hoàn toàn bên trong thân van, tránh được tác động của bụi bẩn, hơi ẩm, hóa chất ăn mòn và các va đập cơ học từ bên ngoài. Điều này kéo dài tuổi thọ của trục van và giảm chi phí bảo trì.
• Đối với van nắp chụp đặt ngoài trời, việc không có tay quay sẽ hạn chế người lạ can thiệp trái phép.
• Khi mở hoàn toàn, đĩa van được kéo lên khỏi dòng chảy, tạo ra luồng thẳng, giảm thiểu tổn thất thủy lực.
• Đĩa van dạng nêm cho phép van có thể chặn dòng chảy từ cả hai phía, thuận tiện trong nhiều sơ đồ hệ thống.
• Van có thể được chế tạo từ nhiều chất liệu và kích thước từ DN15 đến DN2000, đáp ứng hầu hết các nhu cầu công nghiệp.

Nhược điểm

• Người vận hành khó biết van đang ở vị trí nào (mở hay đóng) nếu không có các thiết bị chỉ thị phụ trợ (như đồng hồ đo, cảm biến hành trình). Điều này có thể gây nhầm lẫn khi vận hành.
• Như đã nêu, van không được khuyến cáo sử dụng để điều chỉnh lưu lượng, nếu cần điều tiết, phải sử dụng van bướm, van bi hoặc van điều khiển chuyên dụng.

Ứng dụng thực tế của van cổng ty chìm

• Hệ thống cấp thoát nước đô thị: Sử dụng tại các trạm bơm, bể chứa, mạng lưới đường ống ngầm để đóng/mở dòng nước hoặc nước thải.
• Phòng cháy chữa cháy (PCCC): Trên các đường ống chính của hệ thống sprinkler, họng nước chữa cháy, yêu cầu độ tin cậy cao và khả năng đóng kín khi không hoạt động.
• Hệ thống nước thải và xử lý nước: Van chìm được ưa chuộng vì khả năng chống ăn mòn trong môi trường hóa chất loãng và nước thải.
• Đường ống công nghiệp: Vận chuyển các chất lỏng như dầu, khí đốt, hơi nước, hóa chất (với vật liệu thích hợp) ở nhiệt độ và áp suất trung bình.
• Hệ thống tưới tiêu và thủy lợi: Dùng để đóng/mở các cống, kênh mương nhỏ.

Quy trình lắp đặt

1. Kiểm tra trước lắp đặt: Van không nứt vỡ, đĩa van sạch, trục xoay trơn
2. Vệ sinh đường ống: Loại bỏ bụi bẩn, mạt kim loại, mảnh hàn
3. Lắp đặt đúng hướng: Đảm bảo chiều mũi tên trên thân van (nếu có) trùng với hướng dòng chảy
4. Kết nối:
   • Mặt bích: Đặt gioăng giữa 2 mặt bích, siết bu lông đều theo chéo
   • Ren: Quấn băng tan PTFE, vặn vừa đủ không siết quá chặt
5. Vận hành thử: Mở/đóng vài lần kiểm tra kẹt và rò rỉ

Lưu ý: Van chỉ để đóng/mở hoàn toàn, không điều tiết lưu lượng

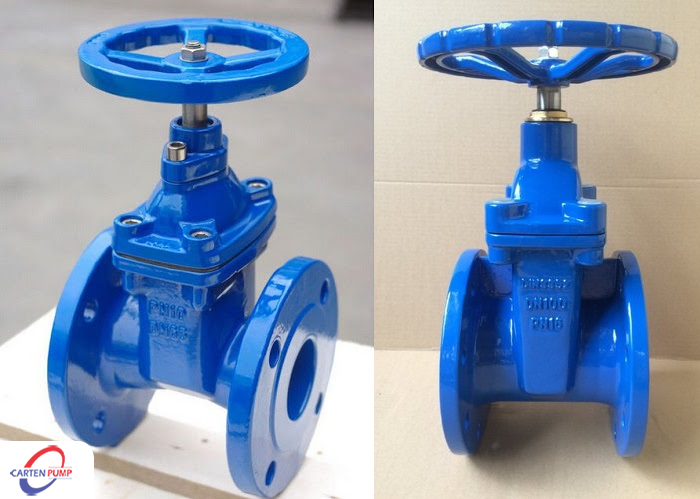

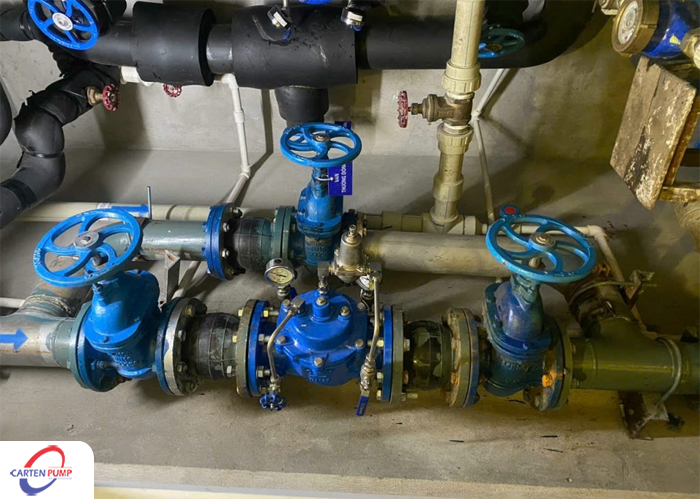

Vận hành và bảo trì định kỳ

Vận hành:

• Không xoay vô lăng bằng ống kéo dài hoặc kìm để tránh hỏng trục
• Mở từ từ để tránh áp lực đột ngột gây sốc thủy lực
• Luôn đóng/mở hết hành trình, không để ở vị trí trung gian

Bảo trì định kỳ (3–6 tháng/lần)

Lỗi thường gặp & cách khắc phục

Nếu van thường xuyên gặp sự cố hoặc xuất hiện nhiều lỗi cùng lúc, nên liên hệ kỹ thuật viên chuyên nghiệp để kiểm tra và sửa chữa, tránh tự tháo lắp gây nguy hiểm hoặc hư hỏng thêm.

Hướng dẫn lựa chọn van cổng ty chìm phù hợp

Việc chọn đúng van cổng ty chìm không chỉ giúp hệ thống vận hành hiệu quả mà còn tiết kiệm chi phí và kéo dài tuổi thọ thiết bị. Dưới đây là các tiêu chí quan trọng cần xem xét:

Xác định nhu cầu sử dụng và điều kiện lắp đặt

Trước hết, cần đánh giá không gian lắp đặt:

• Nếu đường ống ở dưới hố ga, trần thấp, tủ kín, hoặc khu vực dễ bị va đập, van ty chìm là lựa chọn số một.
• Nếu cần giám sát trạng thái mở/đóng mà không cần thiết bị phụ, bạn có thể cân nhắc van ty nổi, hoặc lắp thêm cảm biến hành trình cho van ty chìm.

Thông số kỹ thuật cần xem xét

Lưu ý về tiêu chuẩn

Nên chọn các sản phẩm được sản xuất theo tiêu chuẩn quốc tế như ISO, ASTM, BS, JIS, DIN để đảm bảo chất lượng và khả năng tương thích với phụ kiện đường ống.
