Tuần hoàn qua bồn là gì?

Có hai cách dùng bơm đồng hóa:

• Chạy liên tục trên đường ống: Sản phẩm đi qua bơm một lần rồi sang công đoạn sau. Lưu lượng cần bằng công suất của dây chuyền.
• Tuần hoàn qua bồn: Sản phẩm đi từ bồn qua bơm rồi quay lại bồn, lặp lại nhiều vòng. Cách này hợp với sản xuất theo mẻ, hoặc khi sản phẩm cần xử lý kỹ hơn một lần đi qua.

Một lần tuần hoàn nghĩa là lượng sản phẩm đi qua bơm bằng đúng thể tích của cả bồn. Trong bồn, sản phẩm liên tục trộn lẫn với nhau nên một lần tuần hoàn chưa đủ để mọi phần đều được xử lý. Vì vậy thường phải tuần hoàn nhiều lần. Số lần cần thiết tùy sản phẩm và độ mịn yêu cầu, nên tốt nhất là chạy thử rồi chốt số lần cho từng sản phẩm.

Xem thêm: Chi tiết về bơm đồng hóa

Công thức tính lưu lượng

Từ thể tích bồn, số lần tuần hoàn và thời gian cho phép, lưu lượng bơm cần tính theo công thức:

Q = (V × n) ÷ t

• Q: lưu lượng cần thiết (m³/giờ).
• V: thể tích sản phẩm trong bồn (m³).
• n: số lần tuần hoàn.
• t: thời gian xử lý (giờ).

Từ công thức này, bạn có thể tính ngược:

• Thời gian một vòng = V ÷ Q.
• Tổng thời gian xử lý = (V × n) ÷ Q.

Lưu ý đổi đơn vị trước khi tính: 1.000 lít = 1 m³, 30 phút = 0,5 giờ.

Ví dụ thực tế khi chọn bơm đồng hóa

Tất cả các ví dụ thực tế bên dưới, đều được tính đúng cho các dòng bơm của Carten và các dòng bơm từ thương hiệu khác. Nếu khách hàng, sử dụng bơm khác vẫn có thể áp dụng để tính khi có nhu cầu thay thế:

Bồn 1 m³, tuần hoàn 3 lần trong 30 phút

Ví dụ này lấy từ trang danh mục bơm đồng hóa Carten.

• V = 1 m³, n = 3, t = 30 phút = 0,5 giờ.
• Q = (1 × 3) ÷ 0,5 = 6 m³/giờ.

Bảng thông số cho thấy HDP-50 và HDP3-500 có lưu lượng tối đa 8,5 m³/giờ nên đáp ứng được. Tuy nhiên, lưu lượng ghi trong bảng là số đo với nước. Sản phẩm càng đặc, lưu lượng thực tế càng thấp. Vì vậy với sản phẩm nhớt, nên chọn model lớn hơn một cấp, ví dụ HDP-60 (12,5 m³/giờ), để mẻ vẫn kịp thời gian.

Bồn 5 m³, tuần hoàn 5 lần trong 1 giờ

• V = 5 m³, n = 5, t = 1 giờ.
• Q = (5 × 5) ÷ 1 = 25 m³/giờ.

HDP-80 có lưu lượng tối đa 26 m³/giờ, chỉ hơn nhu cầu một chút nên gần như không có dự phòng. Nên chọn HDP-90 tối đa 36 m³/giờ. Dòng HDP3 có lưu lượng tối đa 26 m³/giờ, nên không đủ dự phòng cho trường hợp này.

Có sẵn bơm, tính thời gian chạy

Nhà máy đã có bơm HDP-50 tối đa 8,5 m³/giờ, cần tuần hoàn 4 lần cho bồn 2 m³.

• Tổng thời gian = (2 × 4) ÷ 8,5 ≈ 0,94 giờ, tức khoảng 56 phút.

Đây là thời gian tối thiểu tính theo lưu lượng đo bằng nước. Thực tế mẻ sẽ lâu hơn, nhất là với sản phẩm đặc.

Khi sản phẩm nhớt hoặc chảy chậm

Theo catalog, lưu lượng trong bảng của HDP và HDP3 được đo bằng nước, áp suất đầu ra không quá 0,2 MPa. Với sản phẩm chảy chậm, nên lắp thêm một bơm cấp liệu có lưu lượng phù hợp ở cửa hút, để sản phẩm vào bơm đồng hóa đều, không bị thiếu liệu.

Nếu đường ống phía sau bơm dài hoặc cần áp suất cao hơn 0,2 MPa, cần thêm bơm đẩy phía sau bơm đồng hóa.

Xem thêm:

• Chi tiết về bơm trục vít
• Cách chọn bơm cánh khế: lưu lượng, độ nhớt, số vòng quay, số thùy rotor

Chọn HDP hay HDP3 khi tuần hoàn?

• HDP (một tầng): phù hợp hòa tan, phân tán và nhũ hóa thông thường. Có 10 model, lưu lượng đến 52 m³/giờ.

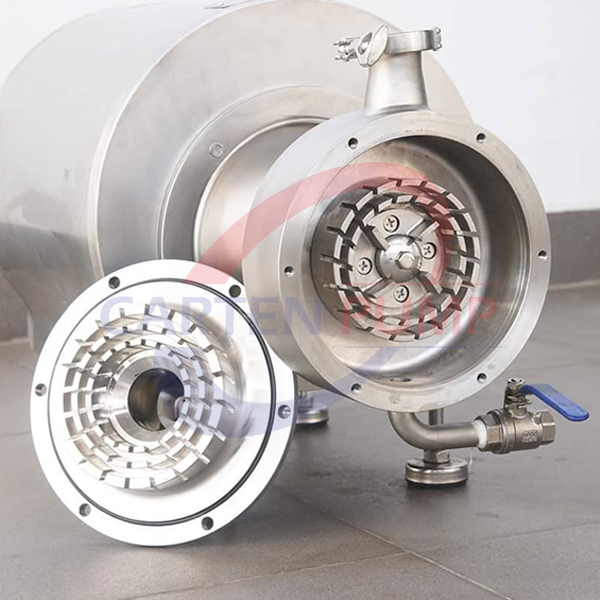

• HDP3 (ba tầng): sản phẩm đi qua ba cặp rotor-stator, cho độ mịn cao hơn trong cùng một vòng. Phù hợp sản phẩm đặc, yêu cầu mịn và ổn định. Có 8 model, lưu lượng tối đa 26 m³/giờ.

Khi tuần hoàn, bơm ba tầng thường cần ít vòng hơn để đạt độ mịn. Tuy nhiên lưu lượng tối đa của HDP3 thấp hơn nên bồn lớn cần tính kỹ thời gian.

Xem thêm: Chọn bơm đồng hóa 1 tầng hay 3 tầng? Hướng dẫn chi tiết

Chọn bơm đồng hóa Carten theo thể tích bồn

Bảng dưới đây giới thiệu một số model tiêu biểu. Cột thời gian cho biết lượng thời gian bơm đủ một lần dung tích bồn 1 m³, tính theo lưu lượng tối đa đo bằng nước; thực tế với sản phẩm nhớt sẽ lâu hơn.

Xem thêm: Bơm đồng hóa

Những sai lầm thường gặp khi tính lưu lượng

• Chọn bơm theo thể tích bồn. Bồn lớn không có nghĩa là cần bơm lớn. Điều quyết định là lưu lượng cần để hoàn thành số vòng trong thời gian cho phép.
• Không tính số lần tuần hoàn. Nếu chỉ lấy thể tích chia cho thời gian, bơm sẽ quá nhỏ.
• Dùng thẳng lưu lượng trong bảng cho sản phẩm đặc. Bảng đo bằng nước, sản phẩm đặc chạy chậm hơn.
• Chọn bơm sát nhu cầu. Không có dự phòng nên khi sản phẩm hơi đặc hơn dự kiến là mẻ trễ giờ.
• Quên thời gian nạp liệu và xả. Công thức chỉ tính thời gian tuần hoàn, chưa gồm hai khoảng này.
• Để bồn gần cạn khi chạy. Bơm hút lẫn khí, lưu lượng không ổn định. Nên giữ mức sản phẩm đủ cao trong suốt mẻ.

Để chọn đúng model, bạn chỉ cần gửi cho Carten Pump Vietnam bốn thông tin: thể tích mẻ, sản phẩm và độ đặc ước tính, độ mịn cần đạt, và thời gian cho phép mỗi mẻ. Kỹ thuật sẽ tính lưu lượng, đề xuất HDP hay HDP3 và có cần bơm cấp liệu hay không. Bơm giao đúng model có CO/CQ, bảo hành 12 tháng. Bạn cũng có thể xem toàn bộ các model tại danh mục bơm đồng hóa Carten hoặc gọi hotline 0908 095 139.
