Hướng dẫn vệ sinh CIP cho bơm thực phẩm đúng quy trình
Trong ngành công nghiệp chế biến thực phẩm, đồ uống và dược phẩm, việc đảm bảo vệ sinh an toàn là yếu tố sống còn. Hệ thống CIP (Cleaning In Place) chính là giải pháp tối ưu giúp làm sạch thiết bị mà không cần tháo rời, trong đó bơm CIP đóng vai trò trung tâm. Bài viết này, Carten Pumps Vietnam sẽ cung cấp hướng dẫn chi tiết quy trình vệ sinh CIP cho bơm thực phẩm, giúp doanh nghiệp nâng cao hiệu quả vận hành và đáp ứng các tiêu chuẩn khắt khe.

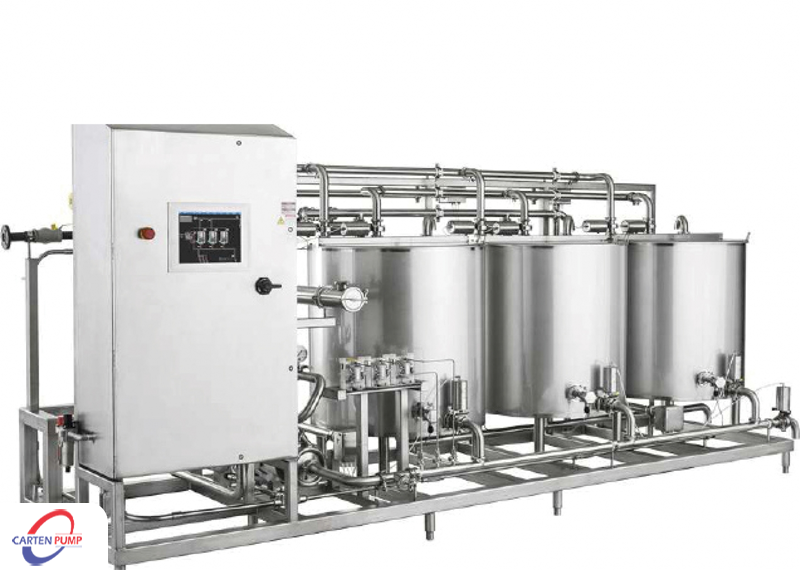

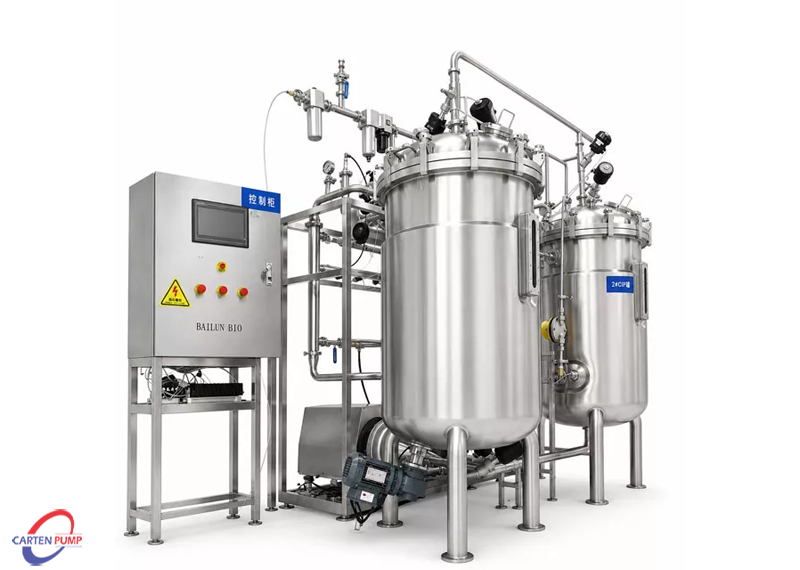

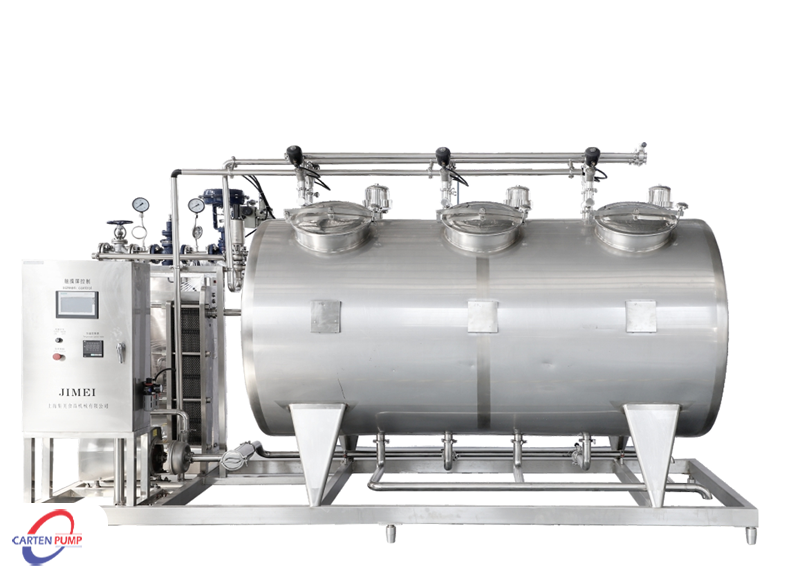

Tổng quan hệ thống CIP
CIP (Cleaning In Place) là quy trình làm sạch tự động bên trong các bề mặt tiếp xúc với sản phẩm như bồn chứa, đường ống và thiết bị, không cần tháo rời. Hệ thống này hoạt động bằng cách bơm các dung dịch tẩy rửa, nước rửa và chất khử trùng qua toàn bộ hệ thống với lưu lượng và áp suất được kiểm soát.
Đối với bơm thực phẩm, đây là phương pháp vệ sinh bắt buộc để duy trì tiêu chuẩn vệ sinh và kéo dài tuổi thọ thiết bị
Vì sao cần vệ sinh CIP cho bơm thực phẩm?
Vệ sinh CIP cho bơm thực phẩm mang lại nhiều lợi ích thiết thực:
- Bơm thực phẩm thường tiếp xúc với các sản phẩm có chứa protein, chất béo, đường và khoáng chất, dễ tạo màng bám trên bề mặt. CIP giúp loại bỏ triệt để các cặn bẩn này
- Các kẽ hở và vùng góc chết trong bơm là nơi vi khuẩn dễ phát triển. CIP với hóa chất và nhiệt độ phù hợp sẽ tiêu diệt vi sinh vật, ngăn ngừa nhiễm khuẩn chéo
- Vệ sinh CIP giúp đáp ứng các tiêu chuẩn khắt khe như HACCP, GMP và ISO 22000, từ đó bảo vệ sức khỏe người tiêu dùng và uy tín thương hiệu
- Cặn bẩn tích tụ lâu ngày có thể gây ăn mòn và mài mòn các bộ phận bên trong bơm. Vệ sinh thường xuyên giúp bảo vệ thiết bị, kéo dài thời gian sử dụng.
Những loại bơm có thể vệ sinh bằng CIP
Hầu hết các dòng bơm thực phẩm đều có thể được vệ sinh bằng phương pháp CIP, miễn là chúng được thiết kế theo tiêu chuẩn vệ sinh:
Bơm ly tâm thực phẩm
- Phổ biến nhất trong nhà máy thực phẩm, sữa, đồ uống
- Inox 304/316L, bề mặt nhẵn bóng Ra ≤ 0.8µm
- Chịu nhiệt CIP lên 95°C và hóa chất tẩy rửa tiêu chuẩn
Model tham khảo:
Bơm cánh khế
- Cánh quay không tiếp xúc, khe hở nhỏ dễ vệ sinh
- Inox 316L, thiết kế vệ sinh không góc chết
- Phù hợp với sản phẩm nhớt, nhiệt độ và hóa chất CIP
Model tham khảo:
Bơm trục vít
- Hoạt động êm ái, ít tạo lực cắt
- Rotor và stator làm từ vật liệu chịu CIP
- Thích hợp cho thực phẩm nhạy cảm như sữa, nước trái cây
Model tham khảo:
Bơm màng thực phẩm
- Thiết kế khí nén, chạy được khi khô
- Màng PTFE/EPDM chịu hóa chất và nhiệt độ CIP
- Phù hợp CIP thông thường (không SIP ở nhiệt độ cao)
Model tham khảo:
Chuẩn bị trước khi thực hiện CIP
Trước khi tiến hành quy trình CIP, cần thực hiện các bước chuẩn bị quan trọng:
- Đảm bảo bơm hoạt động bình thường, các gioăng và phớt kín còn tốt, không có dấu hiệu rò rỉ
- Kiểm tra toàn bộ đường ống kết nối, đảm bảo không có tắc nghẽn hay hư hỏng, các van hoạt động đúng chức năng
- Chuẩn bị dung dịch kiềm (xút NaOH) và axit (thường là axit nitric hoặc axit photphoric) với nồng độ phù hợp, cùng với chất khử trùng nếu cần
- Đảm bảo hệ thống gia nhiệt hoạt động tốt để duy trì nhiệt độ yêu cầu cho từng công đoạn
- Nhân viên vận hành phải trang bị đầy đủ đồ bảo hộ như găng tay, kính bảo hộ, quần áo chống hóa chất
Quy trình vệ sinh CIP cho bơm thực phẩm
Quy trình CIP tiêu chuẩn thường gồm 7 bước chính. Các thông số cụ thể có thể điều chỉnh tùy theo đặc tính sản phẩm và thiết bị:
Bước 1: Xả sạch sản phẩm còn lại
- Xả hết sản phẩm còn sót trong bơm và đường ống.
- Có thể sử dụng hệ thống PIG để thu hồi sản phẩm, giảm thất thoát
Bước 2: Rửa nước sơ bộ
- Mục đích: Loại bỏ cặn bẩn thô, làm ướt bề mặt và hòa tan một phần đường, chất béo
- Nhiệt độ: 30–40°C.
- Thời gian: 5–10 phút.
- Nước rửa có thể tái sử dụng từ công đoạn rửa cuối của chu kỳ trước
Bước 3: Tuần hoàn dung dịch kiềm
- Mục đích: Loại bỏ chất béo, protein và các chất bẩn hữu cơ
- Hóa chất: Dung dịch NaOH (xút) nồng độ 0.5-2.0%
- Nhiệt độ: 60–80°C (có thể lên đến 85°C)
- Thời gian: 20–30 phút
- Lưu lượng đảm bảo tạo dòng chảy rối, thường từ 1.5-3 m/s
Bước 4: Rửa trung gian
- Mục đích: Loại bỏ dung dịch kiềm còn sót lại khỏi hệ thống
- Sử dụng nước sạch (có thể là nước thường, nước DI hoặc RO)
- Thời gian: 5–10 phút.
Bước 5: Tuần hoàn dung dịch axit
- Mục đích: Loại bỏ cặn khoáng, sữa bám và trung hòa pH
- Hóa chất: Axit nitric hoặc axit photphoric nồng độ 0.5-1.0%
- Nhiệt độ: 50–70°C.
- Thời gian: 10–20 phút
Bước 6: Rửa nước cuối
- Mục đích: Đảm bảo không còn sót hóa chất tẩy rửa.
- Sử dụng nước sạch (nước DI hoặc RO để đạt tiêu chuẩn cao)
- Thời gian: Đến khi kiểm tra đạt yêu cầu (pH và độ dẫn điện)
- Nước rửa cuối có thể được thu hồi để dùng cho công đoạn rửa sơ bộ của chu kỳ sau
Bước 7: Khử trùng nếu cần
- Mục đích: Tiêu diệt vi sinh vật trước khi sản xuất
- Hóa chất: Peracetic acid (PAA) hoặc nước nóng 90–95°C
- Lưu ý: Không tuần hoàn dung dịch khử trùng để tránh nhiễm chéo. Chất khử trùng nhạy cảm với nhiệt độ cao, cần kiểm soát kỹ
Bảng thông số tham khảo:
| Công đoạn | Nhiệt độ | Thời gian |
| Xả sản phẩm | Nhiệt độ môi trường | 2–5 phút |
| Rửa sơ bộ | 30–40°C | 5–10 phút |
| Kiềm | 60–80°C | 20–30 phút |
| Rửa trung gian | Nước sạch (nhiệt độ môi trường) | 5–10 phút |
| Axit | 50–70°C | 10–20 phút |
| Rửa cuối | Nước sạch (nhiệt độ môi trường) | Đến khi đạt yêu cầu |
| Khử trùng | 90–95°C (nước nóng) hoặc hóa chất PAA | 10–15 phút |
Những lưu ý khi CIP
Để quy trình CIP đạt hiệu quả tối ưu và an toàn, cần đặc biệt lưu ý:
- Nồng độ hóa chất quá cao không làm tăng hiệu quả tẩy rửa mà còn gây ăn mòn và lãng phí
- Lưu lượng phải đủ lớn để tạo dòng chảy rối, nhưng không quá cao gây ảnh hưởng đến thiết bị
- Nhiệt độ quyết định hiệu quả tẩy rửa của hóa chất. Cần theo dõi và duy trì nhiệt độ ổn định trong suốt quy trình
- Gioăng kín (O-ring, phớt cơ khí) cần được kiểm tra thường xuyên vì dễ bị ảnh hưởng bởi hóa chất và nhiệt độ
- Áp suất quá cao có thể gây hỏng gioăng, quá thấp không đủ làm sạch hiệu quả
- Bơm CIP không được vận hành khi thiếu chất lỏng để tránh hỏng phớt cơ khí và cánh bơm
Các lỗi thường gặp khi xử lý
Trong quá trình vận hành CIP, có thể gặp một số vấn đề phổ biến:
- Do thời gian, nhiệt độ hoặc lưu lượng không đạt yêu cầu, đặc biệt ở các vị trí góc chết trong bơm
- Không rửa trung gian hoặc rửa cuối đủ kỹ, dẫn đến tồn dư hóa chất trong hệ thống
- Sử dụng hóa chất không phù hợp hoặc nồng độ quá cao có thể ăn mòn bề mặt inox. Luôn chọn hóa chất chuyên dụng cho inox 304 và 316L
- Gioăng EPDM hoặc PTFE bị ảnh hưởng bởi nhiệt độ và hóa chất, cần thay thế định kỳ
- Do rò rỉ, thất thoát hoặc không tái sử dụng dung dịch. Hệ thống CIP hiện đại có bồn thu hồi để tiết kiệm hóa chất
Khi nào nên tháo bơm để vệ sinh thủ công?
Mặc dù CIP rất hiệu quả, nhưng trong một số trường hợp vẫn cần vệ sinh thủ công:
- Khi cặn bẩn quá dày hoặc đã bị khô, hóa chất CIP không thể loại bỏ hoàn toàn.
- Đối với các sản phẩm đặc, dính, cần vệ sinh thủ công để làm sạch các chi tiết bên trong bơm
- Khi phát hiện có dị vật lọt vào bơm, cần tháo ra để kiểm tra và loại bỏ.
- Nên tháo bơm để kiểm tra, vệ sinh tổng thể theo khuyến nghị của nhà sản xuất .
- Khi bơm hoạt động kém hiệu quả, có tiếng ồn hoặc rung lạ.
Câu hỏi thường gặp (FAQ)
CIP có thay thế vệ sinh thủ công không?
Không. CIP làm sạch bề mặt bên trong, nhưng vẫn cần vệ sinh thủ công định kỳ để kiểm tra và xử lý các khu vực phức tạp hoặc cặn bẩn cứng đầu.
Bao lâu nên CIP một lần?
Thông thường sau mỗi mẻ sản xuất hoặc khi chuyển đổi sản phẩm. Với sản phẩm dễ hỏng như sữa, bắt buộc CIP sau mỗi chu kỳ vận hành.
Có cần dùng nước nóng không?
Có. Nhiệt độ cao giúp hóa chất tẩy rửa phát huy hiệu quả. Tuy nhiên cần kiểm soát để không ảnh hưởng đến thiết bị và đảm bảo an toàn.
Hóa chất nào phù hợp với inox 304 và 316L?
Dung dịch NaOH (xút) cho công đoạn kiềm và axit nitric hoặc phosphoric cho công đoạn axit. Sử dụng đúng nồng độ sẽ không gây ăn mòn inox.
Có cần khử trùng sau CIP?
Có. SIP (khử trùng tại chỗ) thường được thực hiện ngay trước khi sản xuất để tiêu diệt vi sinh vật còn sót, đảm bảo môi trường vô trùng.
CIP và COP khác nhau như thế nào?
CIP là vệ sinh tại chỗ không cần tháo rời thiết bị. COP là vệ sinh sau khi tháo rời các bộ phận ra khỏi hệ thống, áp dụng cho chi tiết phức tạp không thể vệ sinh hiệu quả bằng CIP.
