Hiện tượng xâm thực (Cavitation) là gì?

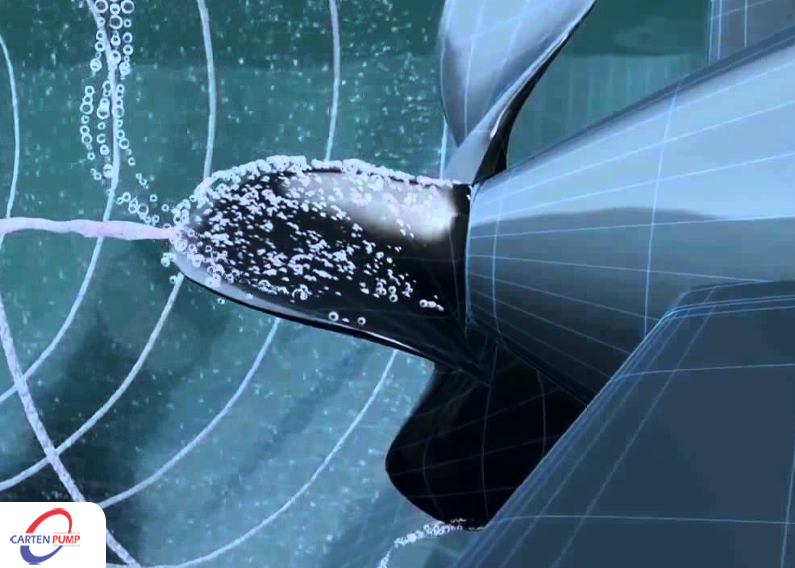

Hiện tượng xâm thực (cavitation) là quá trình hình thành và sụp vỡ của các bọt khí (bóng hơi) trong chất lỏng khi áp suất cục bộ giảm xuống dưới áp suất hơi bão hòa của chất lỏng ở nhiệt độ làm việc. Quá trình này diễn ra liên tục và tạo ra những tác động vật lý mạnh mẽ đến bề mặt kim loại của bơm.

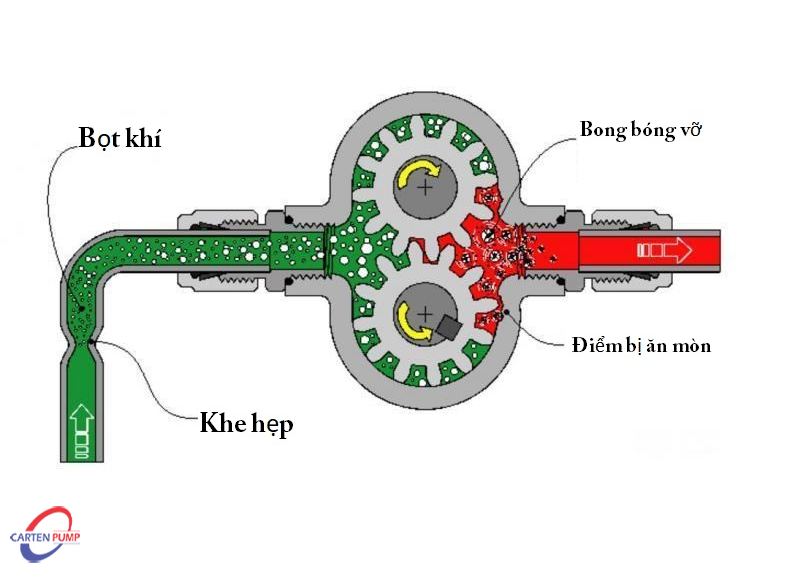

Cơ chế vật lý

Xâm thực xảy ra theo chu trình khép kín gồm ba giai đoạn:

• Áp suất giảm dưới áp suất hơi bão hòa: Khi chất lỏng đi qua cánh bơm hoặc khu vực co hẹp, vận tốc dòng chảy tăng đột ngột kéo theo áp suất tĩnh giảm. Nếu áp suất này thấp hơn áp suất hơi bão hòa của chất lỏng tại nhiệt độ đó, chất lỏng sẽ sôi tại chỗ và tạo thành các bọt khí (bóng hơi) chứa hơi chất lỏng và các khí hòa tan.
• Bọt khí hình thành và di chuyển: Các bọt khí nhỏ được dòng chảy mang theo đến vùng có áp suất cao hơn (thường là đầu đẩy của bơm hoặc khu vực cánh bơm quay).
• Sụp vỡ bọt khí - tạo xung lực mạnh: Khi áp suất tăng đột ngột, các bọt khí sụp vỡ (implosion) với tốc độ cực nhanh. Quá trình này tạo ra xung lực (micro-jet) cục bộ có áp suất lên tới 1.000 bar và nhiệt độ có thể đạt 2.000-5.000°C trong thời gian cực ngắn, gây ăn mòn, nứt và phá hủy bề mặt kim loại.

Hậu quả trực tiếp

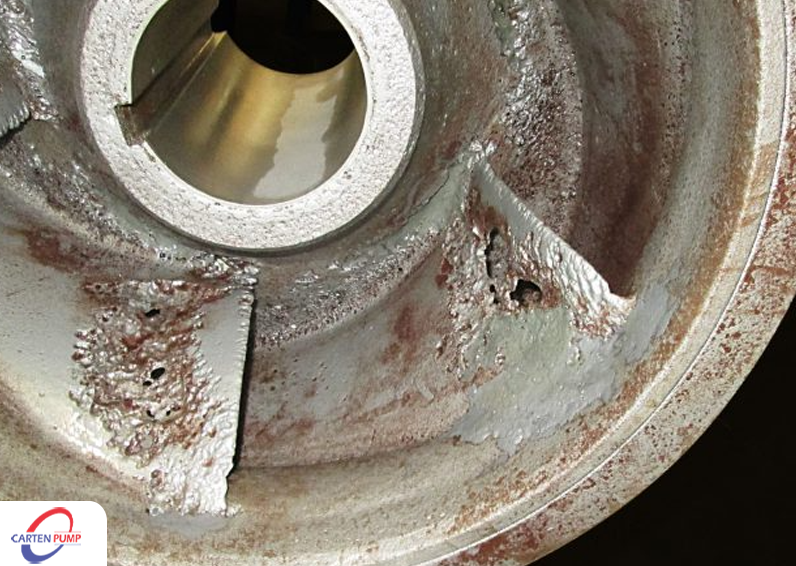

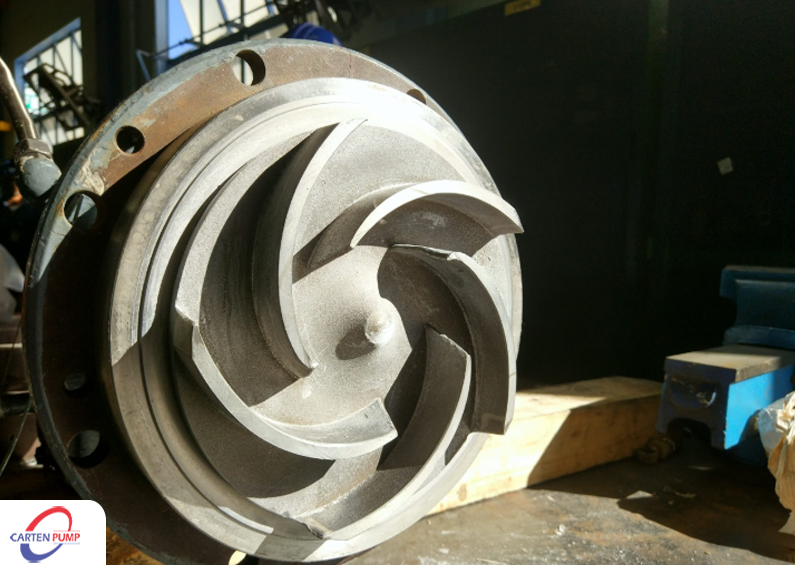

Mòn kim loại (Pitting): Bề mặt cánh bơm và vỏ bơm xuất hiện các vết rỗ, lỗ hổng do va đập liên tục từ xung lực của bọt khí sụp vỡ. Mức độ hư hỏng có thể làm giảm độ dày thành bơm tới 30-40% sau thời gian dài vận hành.

Giảm hiệu suất bơm: Năng lượng của bơm bị lãng phí để tạo và phá vỡ bọt khí thay vì đẩy chất lỏng. Hiệu suất bơm có thể giảm từ 5-20% tùy mức độ xâm thực.

Gây rung và tiếng ồn: Khi bọt khí sụp vỡ tạo ra âm thanh đặc trưng như "viên sỏi lăn trong thùng kim loại". Rung động lan truyền gây hư hỏng ổ bi, phớt cơ khí và các chi tiết liên kết.

Dấu hiệu nhận biết xâm thực

Dấu hiệu cơ học

• Tiếng nổ lách tách trong thân bơm giống "sỏi lăn trong thùng kim loại"
• Rung mạnh bất thường, lan truyền qua nền móng và đường ống

Dấu hiệu vận hành

• Lưu lượng giảm không rõ nguyên nhân dù tốc độ động cơ không đổi
• Áp suất dao động liên tục, đồng hồ áp suất "nhảy" không ổn định

Dấu hiệu thiết bị

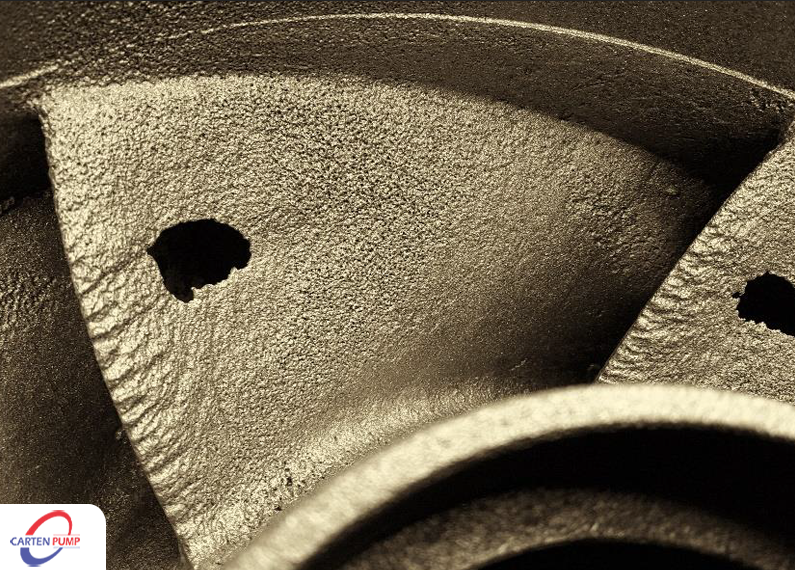

• Cánh bơm bị rỗ (pitting) dạng tổ ong, tập trung ở mép vào cánh bơm
• Giảm tuổi thọ phớt và ổ bi do rung động và áp suất dao động

NPSH – Yếu tố cốt lõi liên quan đến xâm thực

NPSH (Net Positive Suction Head): Cột áp hút thuần dương, là chênh lệch giữa cột áp tuyệt đối tại cửa hút và áp suất hơi bão hòa của chất lỏng.

• NPSHₐ (Available): Cột áp hút có sẵn trong hệ thống thực tế
• NPSHᵣ (Required): Cột áp hút yêu cầu tối thiểu của bơm

Khi nào xảy ra xâm thực?

Xâm thực xảy ra khi: NPSHₐ < NPSHᵣ

Các yếu tố làm giảm NPSHₐ:

• Nhiệt độ chất lỏng tăng dẫn đến áp suất hơi bão hòa tăng
• Độ nhớt cao dẫn đến tổn thất ma sát trong ống hút tăng
• Đường ống hút dài, nhiều van, khúc cua dẫn đến tổn thất áp suất

Sai lầm phổ biến trong thiết kế

• Đường ống hút quá dài hoặc tiết diện nhỏ: Gây tổn thất ma sát lớn, giảm NPSHₐ
• Chọn sai loại bơm cho độ nhớt cao: Sử dụng bơm ly tâm cho sản phẩm đặc dễ gây cavitation
• Không tính đến nhiệt độ sản phẩm: Khi nhiệt độ tăng (thanh trùng, CIP nóng), NPSHₐ giảm nhanh nhưng không điều chỉnh hệ thống.

Vì sao xâm thực nguy hiểm trong ngành bơm thực phẩm?

Ảnh hưởng đến chất lượng sản phẩm

• Thay đổi cấu trúc protein: Nhiệt độ cực cao tại vị trí bọt khí sụp vỡ (2.000-5.000°C) làm biến tính protein trong sữa, ảnh hưởng cấu trúc và hương vị.
• Phân hủy vitamin và enzyme: Trong đồ uống trái cây, vitamin C và enzyme bị phá hủy, làm giảm giá trị dinh dưỡng.
• Tạo bọt không kiểm soát: Bọt khí từ cavitation lan vào bồn chứa, đường ống, gây oxy hóa sản phẩm, sai lệch thể tích chiết chai.

Ảnh hưởng đến tiêu chuẩn vệ sinh (HACCP)

• Vi điểm rỗ kim loại: Các vết rỗ trên bề mặt bơm (kích thước vài trăm micromet) là nơi vi khuẩn bám dính và phát triển, không thể loại bỏ hoàn toàn bằng CIP.
• Mất độ nhẵn bề mặt: Khi bề mặt trong của bơm bị hư hỏng (Ra > 0,8 μm), sản phẩm không đạt tiêu chuẩn an toàn thực phẩm theo HACCP.

Ảnh hưởng đến sản xuất

• Dừng dây chuyền ngoài kế hoạch: Sự cố do xâm thực gây gián đoạn sản xuất từ vài giờ đến vài ngày, thiệt hại hàng chục nghìn USD mỗi giờ dừng.
• Tăng chi phí bảo trì: Thay thế cánh bơm, phớt cơ khí, ổ bi và chi phí nhân công, ngừng máy.
• Tăng năng lượng tiêu thụ: Động cơ tiêu tốn thêm 5-30% điện năng để duy trì lưu lượng khi hiệu suất bơm giảm.

Xu hướng ngành bơm thực phẩm hiện nay để giảm xâm thực

Tối ưu thiết kế dòng chảy

• CFD mô phỏng dòng chảy trong bơm để dự đoán vùng áp suất thấp và tối ưu hình dạng cánh
• Thiết kế cánh bơm chống xâm thực dạng "cong ngược" giảm thay đổi áp suất đột ngột
• Sử dụng vật liệu chống mài mòn như duplex thép không gỉ, Hastelloy, phủ ceramic

Chuyển sang bơm thể tích (Positive Displacement)

• Xu hướng thay thế bơm ly tâm bằng bơm cánh khế, bơm trục vít, bơm nhu động cho sản phẩm nhớt
• Lợi ích: Dòng chảy ổn định, ít phụ thuộc vào NPSH, ít tạo bọt và dao động áp suất

Giám sát thông minh

• Cảm biến rung (vibration sensor) theo dõi biên độ rung, phát hiện sớm cavitation
• IoT giám sát áp suất real-time tại cửa hút và cửa đẩy
• Hệ thống tự động cảnh báo và điều chỉnh khi phát hiện NPSHₐ thấp

Giải pháp hạn chế hiện tượng xâm thực

Giải pháp thiết kế

• Giảm chiều cao hút: Đặt bơm gần bồn chứa, bồn đặt ở vị trí cao hơn bơm
• Tăng đường kính ống hút lên 1-2 cỡ so với ống đẩy để giảm tổn thất ma sát
• Rút ngắn đường ống hút, hạn chế co hẹp, van và khúc cua
• Lắp bồn tăng áp (boost tank) ở cửa hút nếu cần

Giải pháp chọn bơm

• Chọn đúng loại bơm theo độ nhớt và đặc tính sản phẩm
• Ưu tiên bơm trục vít hoặc cánh khế cho sản phẩm đặc, nhớt (> 100 cP)
• Chọn bơm có NPSHᵣ thấp (thiết kế chống cavitation)
• Kiểm tra đường đặc tính bơm và NPSHᵣ ở mọi điểm làm việc

Giải pháp vận hành

• Không chạy khô: Đảm bảo bồn hút luôn có chất lỏng, không để bơm hút cạn
• Kiểm soát tốc độ quay: Sử dụng biến tần (VFD) để vận hành ở tốc độ phù hợp, tránh chạy quá nhanh
• Theo dõi nhiệt độ chất lỏng: Khi nhiệt độ tăng, giảm lưu lượng hoặc tăng áp suất hút
• Bảo trì định kỳ: Kiểm tra, thay thế cánh bơm và phớt khi có dấu hiệu mài mòn

Các dòng bơm thực phẩm phổ biến và mức độ dễ bị xâm thực

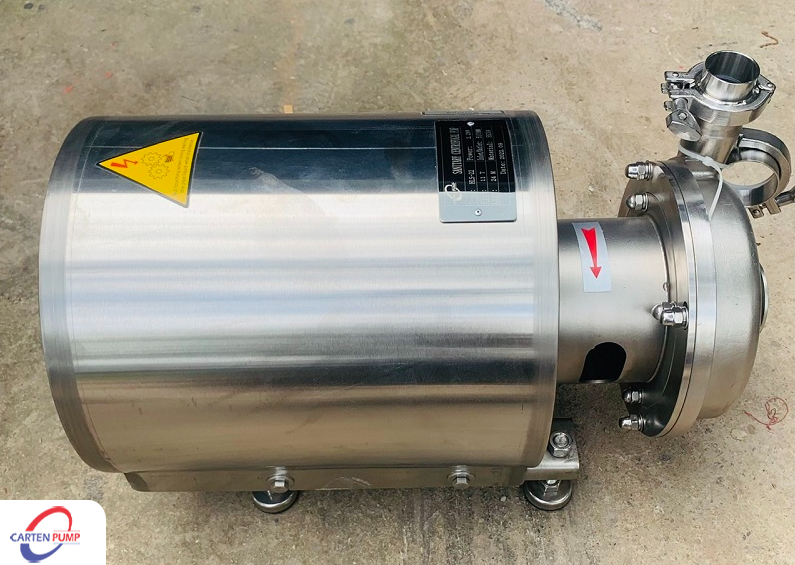

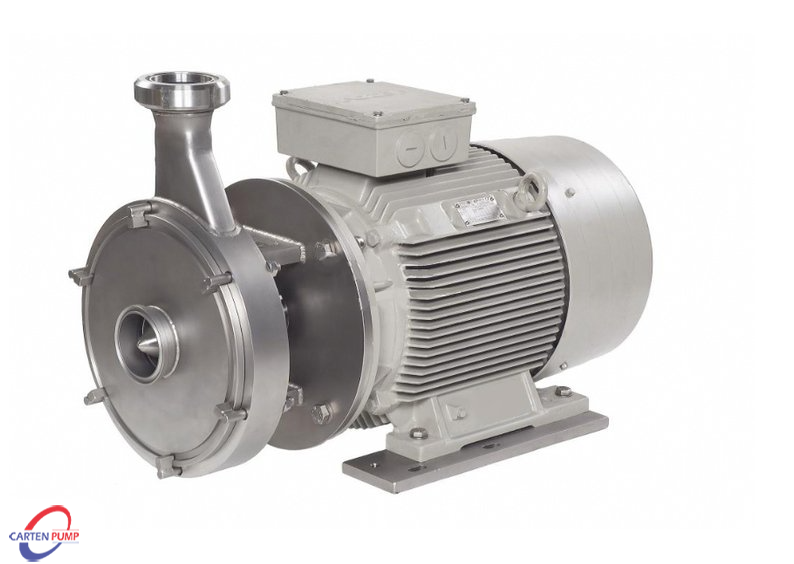

Bơm ly tâm

• Ưu điểm: Lưu lượng lớn, giá thành hợp lý, dễ vệ sinh CIP.
• Nhược điểm: Rất dễ xảy ra xâm thực do phụ thuộc nhiều vào NPSH và tốc độ quay cao.
• Ứng dụng: Nước giải khát, sữa tươi, dung dịch loãng, si-rô.
• Nguy cơ xâm thực: Rất cao

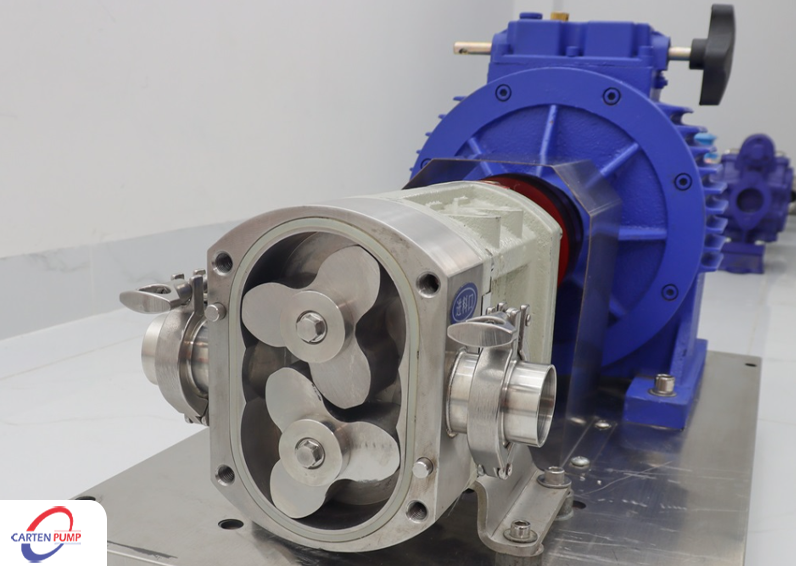

Bơm cánh khế

• Ưu điểm: Bơm được chất lỏng nhớt, ít làm biến dạng sản phẩm (low shear).
• Nhược điểm: Vẫn có thể xảy ra xâm thực nếu đường hút bị nghẹt, tốc độ quay quá lớn.
• Ứng dụng: Sữa đặc, kem, mật ong, sốt thực phẩm, puree trái cây.
• Nguy cơ xâm thực: Trung bình

Xem chi tiết: Bơm cánh khế là bơm gì? Cấu tạo và nguyên lý hoạt động của bơm tại đây.

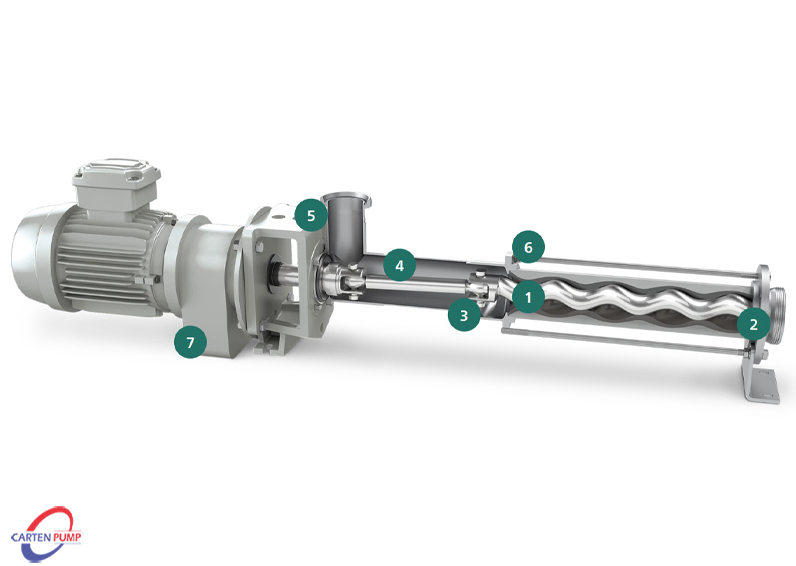

Bơm trục vít

• Ưu điểm: Dòng chảy ổn định, rất ít dao động áp suất, giảm nguy cơ cavitation.
• Nhược điểm: Chi phí cao, bảo trì phức tạp.
• Ứng dụng: Hỗn hợp thực phẩm đặc, paste, nguyên liệu dạng kem.
• Nguy cơ xâm thực: Thấp

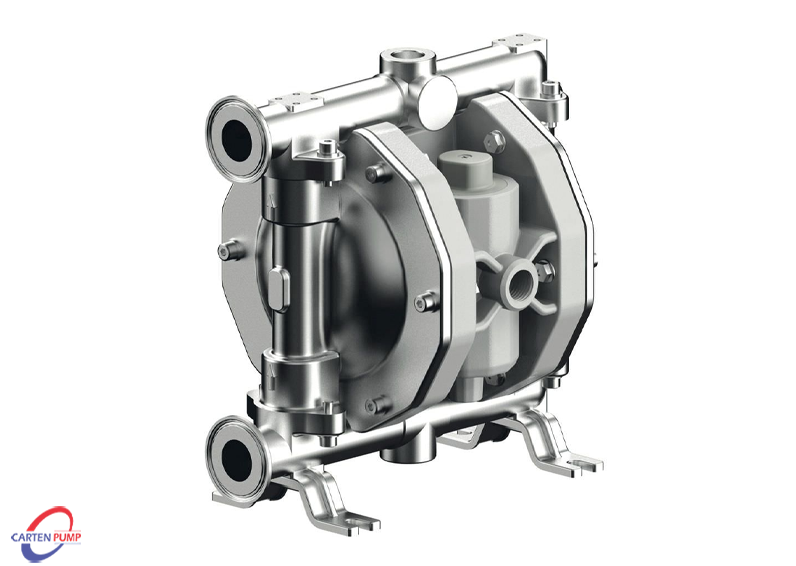

Bơm màng khí nén

• Ưu điểm: Linh hoạt, chạy khô tốt, tự mồi.
• Nhược điểm: Dao động áp suất do chuyển động qua lại của màng, dễ gây xâm thực cục bộ tại van một chiều.
• Ứng dụng: Phụ gia thực phẩm, hóa chất CIP, nước thải.
• Nguy cơ xâm thực: Trung bình đến cao

Xem thêm: Bơm màng khí nén là gì? Cấu tạo và nguyên lý hoạt động

Carten Pumps Vietnam tự hào là đơn vị cung cấp đầy đủ các dòng bơm thực phẩm được đề cập trong bài viết, bao gồm bơm ly tâm, bơm cánh khế (lobe pump), bơm trục vít và bơm màng khí nén.

Với kinh nghiệm sâu rộng trong lĩnh vực bơm công nghiệp, chúng tôi hiểu rõ những thách thức mà các nhà máy chế biến thực phẩm đang đối mặt, đặc biệt là vấn đề xâm thực (cavitation). Do đó, Carten Pumps Vietnam luôn đồng hành cùng khách hàng trong việc lựa chọn dòng bơm phù hợp nhất với đặc tính sản phẩm và điều kiện vận hành thực tế.

Cam kết từ Carten Pumps Vietnam:

• Hàng chính hãng 100%, xuất xứ rõ ràng, đầy đủ chứng từ CO, CQ
• Mức giá cạnh tranh, chiết khấu hấp dẫn cho khách hàng thân thiết và đơn hàng lớn
• Sản phẩm đạt tiêu chuẩn chất lượng cao, vật liệu inox 304/316L, đáp ứng tiêu chuẩn vệ sinh an toàn thực phẩm (FDA, 3A, GMP)
• Đội ngũ kỹ sư giàu kinh nghiệm tư vấn chuyên sâu, hỗ trợ tính toán NPSH, lựa chọn công suất, thiết kế đường ống tối ưu nhằm hạn chế tối đa hiện tượng xâm thực
• Dịch vụ hậu mãi tận tâm: Bảo hành 12 tháng, hỗ trợ kỹ thuật 24/7, cung cấp phụ tùng chính hãng, bảo trì định kỳ giúp kéo dài tuổi thọ thiết bị
• Tư vấn giải pháp tổng thể: Không chỉ cung cấp bơm, chúng tôi còn hỗ trợ tối ưu toàn bộ hệ thống vận chuyển lưu chất, từ khâu thiết kế, lắp đặt đến vận hành và bảo dưỡng

Lựa chọn Carten Pumps Vietnam, khách hàng không chỉ nhận được sản phẩm chất lượng với giá tốt mà còn nhận được sự tư vấn tận tình và giải pháp bền vững cho hệ thống sản xuất của mình.

FAQ – Câu hỏi thường gặp

Bơm nào ít bị xâm thực nhất?

Bơm nhu động và bơm trục vít – nhờ dòng chảy ổn định, ít phụ thuộc vào NPSH.

Vì sao bơm ly tâm dễ bị xâm thực?

Do phụ thuộc nhiều vào áp suất hút và tốc độ quay cao. Khi NPSH thấp, bọt khí hình thành ngay tại cánh bơm.

Bơm cánh khế có phù hợp thực phẩm đặc không?

Có, rất phù hợp với sữa đặc, kem, sốt, mật ong – ít làm biến dạng sản phẩm.

Làm sao biết hệ thống đang bị xâm thực?

Xuất hiện tiếng nổ lách tách, rung mạnh, lưu lượng giảm, áp suất dao động, cánh bơm bị rỗ.

Khắc phục xâm thực ngay khi đang vận hành?

Giảm tốc độ bơm, tăng áp suất hút hoặc hạ nhiệt độ chất lỏng. Giải pháp lâu dài là thiết kế lại đường ống hoặc thay bơm phù hợp.
