[Chi tiết] Bơm cánh khế là gì? Cấu tạo, nguyên lý & ứng dụng

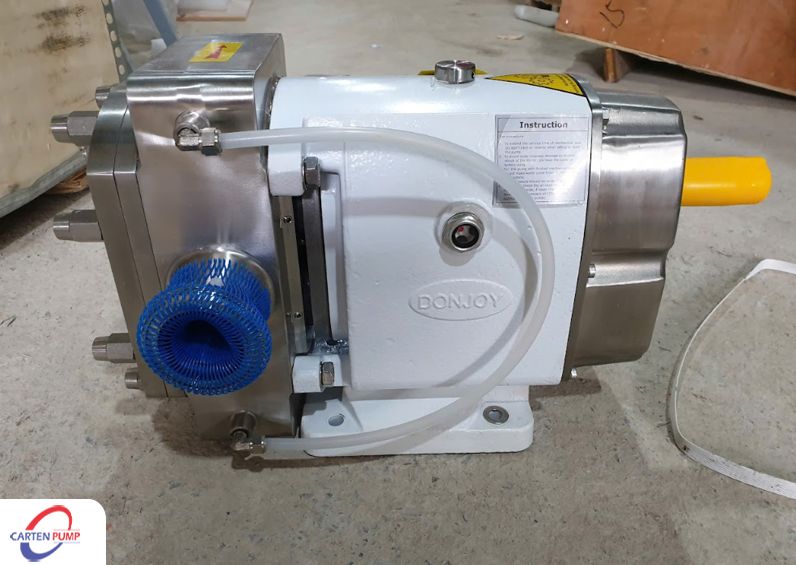

Bơm cánh khế là loại bơm thể tích quay, dùng hai rotor có các thùy quay ngược chiều nhau để chuyển chất lỏng từ cổng hút sang cổng xả. Hai rotor không chạm vào nhau nhờ bộ bánh răng đồng bộ đặt bên ngoài buồng bơm, nên bơm vận chuyển được chất lỏng đặc, sệt, nhạy cảm với lực cắt mà không làm biến đổi cấu trúc sản phẩm.
Bơm cánh khế là gì?
Bơm cánh khế (tiếng Anh: rotary lobe pump) là máy bơm thể tích (positive displacement pump). Thay vì tạo dòng chảy bằng động năng như bơm ly tâm, bơm cánh khế giữ chất lỏng trong các khoang kín giữa rotor và thân bơm rồi đẩy khoang đó từ phía hút sang phía xả. Mỗi vòng quay của rotor đẩy đi một thể tích cố định. Tên gọi "cánh khế" xuất phát từ hình dạng mặt cắt của rotor, có các thùy bo tròn giống múi trái khế.
Bơm thể tích khác gì bơm động năng?
Vì là bơm thể tích, lưu lượng của bơm cánh khế tỷ lệ với tốc độ quay và gần như không phụ thuộc vào áp suất ở đầu đẩy. Muốn tăng lưu lượng, chỉ cần tăng tốc độ (thường bằng biến tần). Nhờ vậy bơm phù hợp với các ứng dụng định lượng và dây chuyền cần lưu lượng ổn định. Bơm ly tâm thì ngược lại: lưu lượng thay đổi mạnh theo áp suất đường ống và giảm nhanh khi độ nhớt tăng.
Hai rotor của bơm cánh khế không tiếp xúc với nhau và cũng không chạm thành buồng bơm. Giữa chúng luôn có một khe hở nhỏ, và vị trí quay được giữ đồng bộ bằng bộ bánh răng đặt trong hộp riêng, tách khỏi khu vực chứa sản phẩm.
- Sản phẩm không bị nghiền hay xé nhỏ, giữ nguyên cấu trúc (kem, sữa chua, mứt có miếng...).
- Hao mòn giữa các chi tiết thấp, không cần bôi trơn bằng chính sản phẩm.
- Dầu bôi trơn bánh răng không lẫn vào sản phẩm.
Cùng một loại bơm có nhiều tên gọi khác nhau tùy vùng, nhà cung cấp và tài liệu.
- Bơm cánh khế: tên phổ biến nhất ở Việt Nam, gọi theo hình dạng rotor giống múi khế.
- Bơm thùy, bơm rotor thùy, bơm cánh thùy: gọi theo "thùy" (lobe) của rotor.
- Bơm trái khế: cách gọi dân dã của cánh khế, gặp ở một số nơi bán hàng.
- Bơm cánh quay: cách gọi dịch từ "rotary lobe pump", có trong tài liệu của một số hãng nước ngoài.
- Bơm 2 thùy, bơm 3 thùy, bơm đa thùy: gọi theo số thùy của rotor. Bơm 3 thùy là loại phổ biến trong thực phẩm, dược và mỹ phẩm, nên dòng HLP3A, HLP3S của Carten cũng được gọi là bơm ba thùy.
- Lobe pump: tên ngắn gọn thường dùng.
- Rotary lobe pump: tên đầy đủ, nhấn mạnh đây là bơm thể tích loại quay.
- High pressure lobe pump: tên của dòng cánh khế áp cao, như HLP3S.
Xem thêm: Cách chọn bơm cánh khế: lưu lượng, độ nhớt, số vòng quay, số thùy rotor

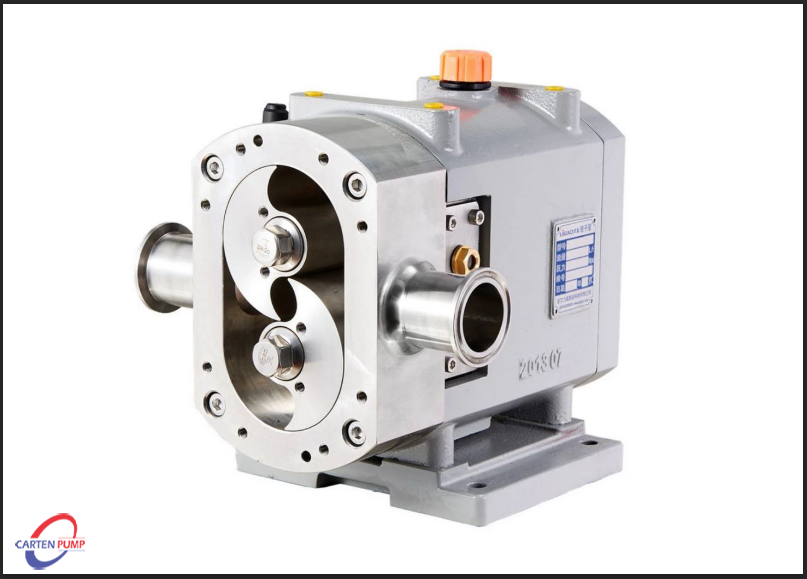

Cấu tạo bơm cánh khế
Một bộ bơm cánh khế hoàn chỉnh gồm hai khối lớn: đầu bơm (phần tiếp xúc sản phẩm) và cụm truyền động (hộp bánh răng, trục, motor). Chi tiết 10 bộ phận:

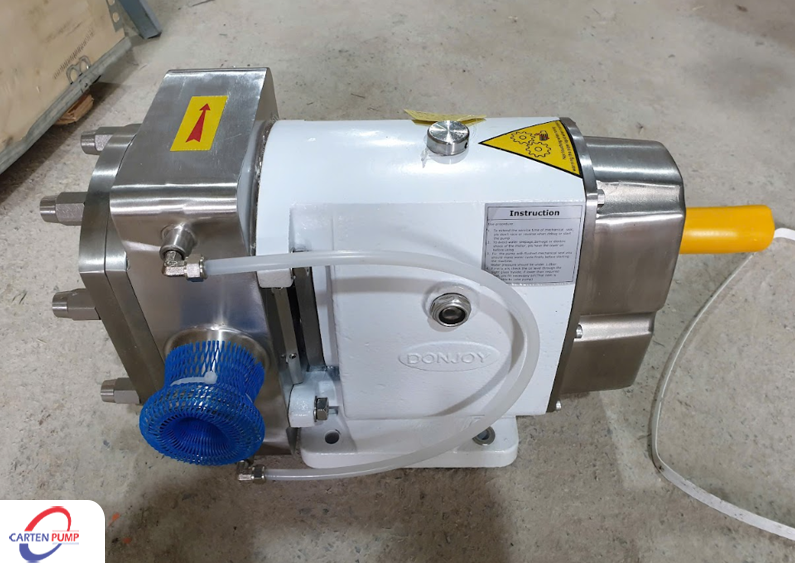

Thân bơm (buồng bơm)
- Chứa hai rotor và tạo ra các khoang thể tích để hút, vận chuyển và đẩy chất lỏng.
- Chế tạo từ inox 304 hoặc 316L, bề mặt tiếp xúc sản phẩm được đánh bóng để chống bám cặn.
- Khe hở giữa rotor và thân bơm quyết định mức rò rỉ ngược của bơm.
Nắp bơm
- Đóng kín buồng bơm, có thể mở nhanh để vệ sinh và kiểm tra rotor.
- Thường bằng inox, cố định bằng khóa kẹp nhanh hoặc bu lông.
Rotor cánh khế
- Là bộ phận quan trọng nhất, tạo ra quá trình hút - vận chuyển - đẩy chất lỏng.
- Làm từ inox 304 hoặc 316L, có loại 1 thùy, 2 thùy, 3 thùy hoặc đa thùy.
- Hai rotor quay ngược chiều và không chạm vào nhau.
- Số thùy ảnh hưởng đến độ đều của dòng chảy và kích thước hạt đi qua được.
Ốc giữ rotor và O-ring
- Cố định rotor lên trục và làm kín vị trí lắp rotor.
- Ốc bằng inox, O-ring bằng cao su EPDM hoặc FKM.
- Đây là vị trí dễ bám cặn nếu thiết kế không tốt, cần chú ý khi vệ sinh.
Trục bơm
- Truyền mô-men xoắn từ hộp số sang rotor.
- Làm từ thép không gỉ hoặc thép hợp kim.
- Nếu trục bị võng, khe hở thay đổi và tuổi thọ phớt giảm.

Bánh răng đồng bộ (timing gear)
- Giữ cho hai rotor quay đúng pha, không va chạm vào nhau.
- Làm từ thép, chạy trong dầu, đặt trong hộp riêng tách khỏi buồng chứa sản phẩm.
- Đây là bộ phận giúp bơm cánh khế khác với bơm bánh răng thông thường.
Hộp bánh răng và ổ bi
- Đỡ trục, chịu tải hướng tâm và tải dọc trục.
- Vỏ hộp thường làm bằng gang hoặc thép.
- Cần kiểm tra ổ bi và thay dầu theo định kỳ.
Phớt trục
- Ngăn sản phẩm rò ra ngoài và ngăn dầu hộp số lẫn vào buồng bơm.
- Thường dùng phớt cơ khí đơn hoặc đôi, mặt phớt SiC hoặc than, gioăng EPDM, FKM hoặc PTFE.
- Phớt đôi phù hợp với sản phẩm nguy hại, nhiệt độ cao hoặc dễ đóng cặn.
Cổng hút và cổng xả
- Nối bơm với đường ống dẫn chất lỏng vào và ra.
- Kiểu kết nối gồm clamp, DIN, SMS hoặc mặt bích.
- Chuẩn kết nối phải khớp với đường ống của nhà máy. Catalog Carten dùng chuẩn DIN và SMS.
Động cơ, hộp giảm tốc, biến tần và đế bơm
- Cấp năng lượng và điều chỉnh tốc độ quay của bơm.
- Motor điện đi kèm hộp giảm tốc, có thể trang bị biến tần (VFD).
- Biến tần giúp điều chỉnh lưu lượng và khởi động êm khi sản phẩm rất đặc.

Khe hở giữa rotor và thân bơm
Khe hở (clearance) là chi tiết nhỏ nhưng ảnh hưởng lớn tới hiệu suất. Khe hở đủ lớn để rotor không cọ vào thân khi giãn nở nhiệt hoặc khi bơm sản phẩm nóng.
Khe hở càng lớn thì rò rỉ ngược càng nhiều, đặc biệt khi bơm chất lỏng loãng ở áp suất cao. Với chất lỏng đặc, lớp sản phẩm trong khe hở đóng vai trò như một lớp làm kín nên hiệu suất vẫn tốt. Đây là lý do bơm cánh khế mạnh nhất ở nhóm chất lỏng nhớt.
Vật liệu tiếp xúc sản phẩm
- Inox 304: phổ biến, kinh tế, phù hợp phần lớn thực phẩm và đồ uống.
- Inox 316L: chống ăn mòn tốt hơn với môi trường axit, muối, nước mắm, hoặc dung dịch vệ sinh mạnh, được chọn cho dược phẩm và hóa mỹ phẩm.
- Gioăng và phớt (elastomer): EPDM chịu nhiệt và hơi nước tốt, phù hợp CIP/SIP; FKM/PTFE dùng khi sản phẩm có dầu hoặc hóa chất mà EPDM không chịu được. Nên chọn theo bảng tương thích hóa học của nhà sản xuất.
- Bề mặt: Phần tiếp xúc sản phẩm được làm từ inox đánh bóng để chống bám cặn và dễ vệ sinh

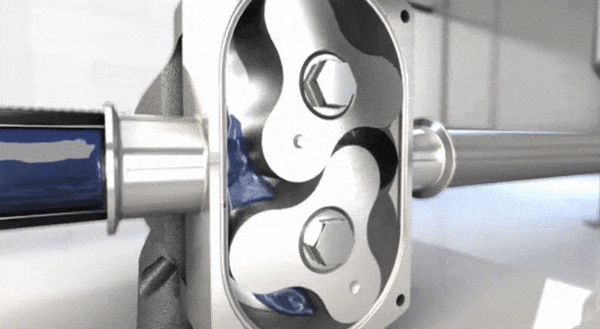

Nguyên lý hoạt động của bơm cánh khế
Khi motor quay, hộp bánh răng đồng bộ làm hai rotor quay ngược chiều nhau. Mỗi chu kỳ gồm ba giai đoạn diễn ra đồng thời:
- Hút: các thùy tách ra khỏi vị trí khớp phía cổng hút, thể tích buồng tăng lên và áp suất giảm. Chất lỏng bị hút vào buồng bơm.
- Vận chuyển: chất lỏng bị giữ trong các khoang giữa thùy rotor và thành thân bơm, rồi được mang dọc theo thành buồng từ phía hút sang phía xả. Chất lỏng không đi xuyên qua giữa hai rotor.
- Đẩy: các thùy khớp lại với nhau ở phía cổng xả, thể tích khoang giảm và chất lỏng bị đẩy ra ngoài.

Lưu lượng tính từ dung tích mỗi vòng quay và tốc độ:
Q (m³/h) = Dung tích mỗi vòng (lít) × Tốc độ (vòng/phút) × 60 ÷ 1000
Rò rỉ ngược (slip) và lưu lượng thực tế
Lưu lượng thực tế thấp hơn số tính ở trên vì một phần chất lỏng rò ngược qua khe hở từ phía xả về phía hút. Rò rỉ này tăng khi áp suất đầu đẩy cao, độ nhớt thấp và khe hở lớn (do mòn hoặc do nhiệt độ). Vì vậy khi chọn bơm cho chất lỏng loãng hoặc áp cao, nên chọn thêm dư tốc độ hoặc tham khảo đường đặc tính của nhà sản xuất.
Mỗi lần thùy đi qua cổng xả tạo một nhịp đẩy nhỏ. Rotor nhiều thùy hơn thì dòng chảy đều hơn, ít xung hơn. Với sản phẩm cần định lượng chính xác hoặc dễ bị xáo trộn (sữa chua, kem), người ta ưu tiên rotor 3 thùy hoặc đa thùy.
Đổi chiều quay của motor thì chiều dòng chảy đổi theo. Tính năng này hữu ích khi cần rút hết sản phẩm còn lại trong đường ống, hoặc đẩy nước vệ sinh theo chiều ngược lại.
Phân loại bơm cánh khế
Bơm cánh khế được phân loại theo ba cách phổ biến dưới đây.
Phân loại theo số thùy của rotor
- Bơm cánh khế 1 thùy (single lobe):
- Khoang chứa lớn, rotor ít cản dòng chảy.
- Phù hợp với sản phẩm có miếng hoặc hạt lớn như mứt, sốt có miếng.
- Bơm cánh khế 2 thùy (bi-lobe):
- Cân bằng giữa lưu lượng và độ đều của dòng chảy.
- Dùng cho chất lỏng có độ nhớt trung bình đến cao, đa dụng.
- Bơm cánh khế 3 thùy (tri-lobe):
- Dòng chảy đều hơn, ít xung nhịp.
- Phổ biến trong thực phẩm, dược phẩm và hóa mỹ phẩm.
- Bơm cánh khế đa thùy (4-6 thùy):
- Xung nhịp rất thấp.
- Phù hợp với định lượng chính xác và sản phẩm rất nhạy cảm như kem, sữa chua.

Phân loại theo tiêu chuẩn vệ sinh
- Bơm cánh khế vi sinh (sanitary):
- Bề mặt đánh bóng, không có góc chết, tháo nhanh để vệ sinh CIP.
- Dùng trong thực phẩm, đồ uống, dược phẩm.
- Bơm cánh khế công nghiệp:
- Chú trọng độ bền và khả năng chịu hóa chất hơn là độ bóng bề mặt.
- Dùng trong hóa chất, sơn, keo.
Phân loại theo điều kiện làm việc
- Bơm cánh khế áp suất cao:
- Rotor và thân bơm được gia cố để đẩy sản phẩm đặc qua đường ống dài hoặc thiết bị lọc.
- Bơm cánh khế có áo gia nhiệt (jacketed):
- Thân bơm có khoang hơi hoặc nước nóng để giữ sản phẩm như socola, mỡ, bơ đậu phộng không bị đông đặc.
- Bơm cánh khế phớt đôi:
- Dùng cho sản phẩm nguy hại hoặc cần cách ly hoàn toàn với môi trường ngoài.
Ưu điểm và nhược điểm của bơm cánh khế
Ưu điểm
- Bơm tốt chất lỏng nhớt và sệt: mật ong, siro, sữa đặc, sốt, kem, socola...
- Lực cắt thấp: giữ nguyên cấu trúc sản phẩm, kể cả sản phẩm có hạt hoặc dễ tách pha.
- Lưu lượng ổn định: tỷ lệ với tốc độ quay, ít bị ảnh hưởng bởi thay đổi áp suất đầu đẩy.
- Vệ sinh tốt: thiết kế vi sinh, hỗ trợ CIP; nhiều mẫu cho phép tháo rotor nhanh để kiểm tra.
- Hai chiều: đảo chiều quay để đảo chiều dòng chảy.
- Vận hành êm, ít mài mòn: rotor không chạm nhau.
- Tự mồi: tự hút sản phẩm từ phía thấp hơn trong nhiều điều kiện

Nhược điểm
- Chi phí đầu tư cao hơn bơm ly tâm cùng cỡ.
- Không phù hợp với sản phẩm chứa hạt cứng, mài mòn: rotor và thân bơm mòn nhanh, khe hở tăng, hiệu suất giảm.
- Hiệu suất thấp với chất lỏng loãng: rò rỉ ngược cao, cần chạy tốc độ cao hơn.
- Yêu cầu gia công chính xác: thay thế linh kiện phải đúng chủng loại để giữ khe hở.
- Cần bảo dưỡng định kỳ: dầu hộp bánh răng, phớt, kiểm tra rotor.
- Chạy khô chỉ nên trong thời gian rất ngắn: phớt cơ khí cần được bôi trơn bởi sản phẩm.
So sánh bơm cánh khế với các loại bơm khác
Bảng dưới đây so sánh bơm cánh khế với các loại bơm thường được cân nhắc cùng cho thực phẩm, đồ uống, dược phẩm và hóa mỹ phẩm. Giá trị mang tính chung của từng loại; model cụ thể có thể khác.
| Tiêu chí | Cánh khế | Ly tâm | Trục vít đơn | Trục vít đôi | Bánh răng | Màng khí nén |
| Nguyên lý | Thể tích quay, hai rotor thùy không chạm nhau | Động năng, bánh công tác quay nhanh | Thể tích, rotor xoắn lệch tâm trong stator | Thể tích, hai trục vít ăn khớp | Thể tích, hai bánh răng ăn khớp trong buồng bơm | Thể tích tịnh tiến, màng đàn hồi chạy bằng khí nén |
| Độ nhớt phù hợp | Thấp đến rất cao, mạnh nhất ở nhóm nhớt | Thấp đến trung bình, giảm hiệu quả khi nhớt tăng | Trung bình đến rất cao | Rất rộng, từ loãng đến rất đặc (Carten HTS: 1 – 1.000.000 cP) | Trung bình đến cao, chất sạch có tính bôi trơn | Thấp đến cao, nhớt rất cao làm lưu lượng giảm |
| Lực cắt lên sản phẩm | Thấp | Cao | Thấp | Thấp | Trung bình | Thấp |
| Sản phẩm có hạt | Hạt mềm, cỡ vừa | Hạn chế | Tốt, cả hạt và sợi | Tốt (Carten HTS: hạt đến 40 mm) | Kém | Tốt, tùy cỡ van bi |
| Áp suất đẩy | Trung bình đến cao (Carten: 7 – 14 bar) | Thấp đến trung bình | Trung bình (Carten HSS: 7 bar) | Cao (Carten HTS: 20 bar) | Cao | Thấp đến trung bình, không vượt áp khí cấp |
| Lưu lượng khi áp đổi | Gần như ổn định | Giảm mạnh khi áp tăng | Ổn định | Ổn định | Ổn định | Thay đổi theo áp khí và tải |
| Tự mồi | Có thể, phụ thuộc độ nhớt và khe hở | Thường không (cần cấp ngập) | Có | Có (Carten HTS: lẫn đến 60% khí) | Có | Có |
| Chạy khô | Chỉ rất ngắn | Không | Không (hỏng stator) | Không nên kéo dài | Không nên | Được |
| Xung nhịp dòng chảy | Nhẹ, giảm khi nhiều thùy | Không đáng kể | Rất thấp | Gần như không | Nhẹ | Có |
| Đảo chiều | Có | Không | Có | Có | Có | Không |
| Vệ sinh CIP | Tốt | Tốt | Phụ thuộc thiết kế | Tốt, chạy tốc độ cao khi CIP | Trung bình | Tốt với dòng vệ sinh |
| Chi phí đầu tư | Cao | Thấp | Trung bình đến cao | Cao | Trung bình | Trung bình |
| Chi tiết hao mòn chính | Rotor, phớt | Phớt, bánh công tác | Stator, rotor | Trục vít, phớt | Bánh răng, ổ trục | Màng, van bi |
| Phù hợp nhất với | Sản phẩm nhớt, nhạy cắt, vệ sinh cao, lưu lượng vừa đến lớn | Chất lỏng loãng, lưu lượng lớn, áp thấp | Sản phẩm rất đặc, có sợi hoặc hạt, bơm liên tục | Sản phẩm rất đặc hoặc lẫn khí, cần áp cao, vừa bơm vừa CIP | Dầu, chất sạch có bôi trơn, đường ống dài | Sang chiết, nhiều loại chất lỏng, không có điện tại điểm bơm |
Nên chọn loại nào?
- Sản phẩm nhớt, nhạy cắt, vệ sinh CIP thường xuyên (kem, sữa chua, sốt, mỹ phẩm): bơm cánh khế.
- Chất lỏng loãng, lưu lượng lớn, áp thấp (nước, sữa tươi, nước giải khát): bơm ly tâm thường kinh tế hơn.
- Sản phẩm rất đặc, có sợi hoặc hạt lớn, lẫn khí, cần áp cao: bơm trục vít.
- Chất lỏng sạch, có tính bôi trơn như dầu, đường ống dài: bơm bánh răng.
- Sang chiết, chuyển nhiều loại chất lỏng, cần chạy được khi khô: bơm màng khí nén.
Xem thêm:
- So sánh bơm cánh khế với bơm ly tâm thực phẩm
- So sánh bơm cánh khế với bơm trục vít
- Bơm ly tâm thực phẩm Carten
- Bơm trục vít Carten
- Bơm bánh răng Carten
- Bơm màng khí nén Carten

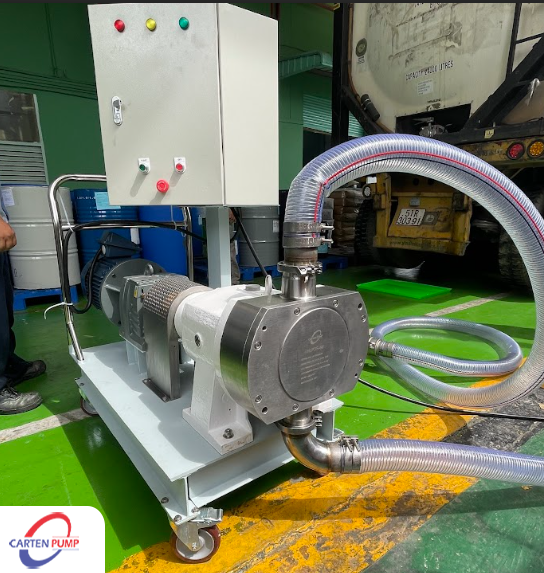

Ứng dụng của bơm cánh khế
Bơm cánh khế dùng ở nơi sản phẩm đặc, sệt, nhạy cảm với lực cắt hoặc có hạt mềm, và nơi yêu cầu vệ sinh cao.
Thực phẩm và đồ uống
- Sữa và chế phẩm từ sữa: sữa, kem tươi, sữa chua, phô mai, kem lạnh. Rotor chạy chậm, không chạm nhau nên giữ được cấu trúc sản phẩm và ít tạo bọt.
- Đồ uống: nước ép cô đặc, nước ép có tép, siro, đường lỏng, dịch nha. Ví dụ thực tế: định lượng đường lỏng vào bồn pha chế đồ uống, chỉnh lưu lượng bằng biến tần.
- Thực phẩm đặc, sệt: mật ong, socola, mứt, thạch, nước sốt, gia vị. Ví dụ thực tế: siro glucose độ nhớt 500 – 14.500 mPa·s chuyển từ bồn chứa sang khu phối trộn ở 20 m³/h. Socola, mỡ, bơ dễ đông khi nguội, cần giữ ấm đường ống.
- Dầu và chất béo: dầu thực vật, mỡ lỏng, phụ gia dạng lỏng.
- Mật rỉ và mía đường: bơm được từ mật rỉ nhẹ đến rất đặc. Mật rỉ đông cứng khi nguội và tinh thể dễ bám vào phớt, cần vệ sinh kỹ sau khi dừng bơm.
Dược phẩm
- Thuốc mỡ, kem thuốc, cao chiết, siro thuốc, thực phẩm chức năng.
- Lực cắt thấp giữ ổn định hỗn dịch và nhũ tương, bề mặt inox đánh bóng, vệ sinh CIP được. Nên chọn inox 316L.
Mỹ phẩm và hóa chất tiêu dùng
- Kem dưỡng da, gel, lotion, dầu gội, sữa tắm, kem đánh răng, xà phòng, bột giặt.
- Nguyên liệu: AES, LAS, AOS, MES, K12, glycerin, sorbitol, cồn béo.
- Bơm chuyển từ bồn khuấy sang bồn chứa hoặc máy chiết rót, giữ nguyên kết cấu và độ nhớt sản phẩm.

Chiết rót sản phẩm đặc
- Mứt, cà chua cô đặc, nhân thịt, mật ong, bơ đậu phộng, kem mỹ phẩm, gel, thuốc mỡ.
- Bơm cánh khế đặt trong hệ thống chiết định lượng, đẩy chính xác một lượng sản phẩm vào bao bì (xem hệ thống HFM ở mục 11).
Công nghiệp
- Sợi hóa học, giấy, sơn, keo, nhựa polymer, chất phủ độ nhớt cao.
- Bơm được chất lỏng đặc mà bơm ly tâm làm việc kém. Cần kiểm tra tương thích hóa học của gioăng.
Những trường hợp ít phù hợp
- Chất lỏng rất loãng như nước: rò rỉ ngược qua khe hở làm hiệu suất thấp, bơm ly tâm kinh tế hơn.
- Sản phẩm có hạt cứng, mài mòn: làm mòn rotor và thân bơm, lưu lượng giảm dần.
- Hạt rất lớn, nhiều sợi: nên cân nhắc bơm trục vít.
Xem thêm:
- Ứng dụng bơm cánh khế trong ngành sản xuất hiện nay
- Bơm cánh khế bơm nước mắm
- Bơm cánh khế bơm mỹ phẩm
- Bơm mật ong dùng bơm nào
Cách chọn bơm cánh khế
Trước khi chọn model, thu thập các thông tin sau về sản phẩm và hệ thống:
- Sản phẩm bơm: tên, độ nhớt (cP) ở nhiệt độ vận hành, có hạt hay không và kích thước hạt, có mài mòn không, có hóa chất ăn mòn không.
- Lưu lượng cần thiết (m³/h) và biến thiên trong ca sản xuất.
- Áp suất đầu đẩy (bar): tính từ độ dài, đường kính đường ống, độ cao và các thiết bị đi kèm (bộ lọc, đầu chiết rót).
- Nhiệt độ vận hành và nhiệt độ vệ sinh CIP/SIP. Nhiệt độ này quyết định chọn gioăng (EPDM, FKM...).
- Vật liệu: inox 304 cho sản phẩm thông thường, 316L khi có axit, muối hoặc yêu cầu dược phẩm.
- Chuẩn kết nối: clamp, DIN, SMS, mặt bích phải khớp đường ống hiện hữu.
- Tiêu chuẩn vệ sinh: 3-A, FDA, EHEDG (nếu cần cho ngành thực phẩm, dược).
- Tốc độ và biến tần: với chất đặc nên chạy tốc độ thấp và dùng biến tần để điều chỉnh, tránh quá tải motor và giảm mài mòn.
- Tổng chi phí sở hữu: giá mua + điện năng + vật tư bảo dưỡng (phớt, gioăng, dầu) + thời gian dừng máy.
Với sản phẩm có độ nhớt cao, nên cung cấp cho nhà cung cấp mẫu hoặc thông số lưu biến để được tính công suất motor và tốc độ phù hợp.

Sự cố thường gặp và cách xử lý
- Lưu lượng giảm dần: rotor và thân bơm mòn, khe hở tăng, hoặc phía hút lọt khí. Kiểm tra khe hở, thay rotor, siết lại mối nối phía hút.
- Rò rỉ tại phớt trục: mặt phớt mòn, gioăng hỏng hoặc bơm chạy khô. Thay phớt, kiểm tra nguồn cấp sản phẩm, cân nhắc phớt đôi.
- Ồn và rung: ổ bi mòn, thiếu dầu hoặc rotor cọ thân. Dừng bơm, kiểm tra ổ bi, dầu hộp bánh răng và khe hở.
- Quá tải motor: sản phẩm đặc hơn thiết kế, đường ống tắc hoặc áp suất quá cao. Giảm tốc độ, kiểm tra van và đường ống, tính lại công suất.
- Sản phẩm lẫn dầu: phớt trục hỏng. Dừng bơm, thay phớt, làm sạch buồng bơm và kiểm tra dầu hộp số.
Giá bơm cánh khế tham khảo
Hiện nay, có nhiều nhà phân phối bơm thực phẩm lobe tại Việt Nam, mỗi công ty sẽ có môt mức giá riêng. Giá phụ thuộc chủ yếu vào model và kích cỡ, inox 304 hay 316L, số thùy và vật liệu rotor, kiểu phớt đơn hay đôi, công suất motor và hộp giảm tốc, có biến tần hay không,… Vì thế giá bơm cũng rất đa dạng theo nhà phân phối:
- Giá niêm yết tham khảo của bơm cánh khế vệ sinh inox 304 hoặc 316L, cỡ nhỏ đến vừa, nguyên bộ có motor và hộp giảm tốc, phần lớn khoảng 40 đến 90 triệu đồng mỗi bộ.
- Bơm cánh khế nhập khẩu từ châu Âu, Mỹ giá cao hơn: một model cỡ nhỏ (3,9 m³/h, 12 bar, inox 316L) khoảng 97,6 triệu đồng.
- Cỡ lớn và cấu hình đặc biệt ít được niêm yết, giá theo báo giá riêng.
Hiện tại, giá bơm cánh khế Carten thay đổi theo thời điểm và cấu hình. Mức tham khảo:
| Dòng bơm | Phạm vi bán | Giá tham khảo |
| HLP3A (cánh khế, ≤ 7 bar) | Đầu bơm | khoảng 40 đến 60 triệu đồng |
| HLP3A (cánh khế, ≤ 7 bar) | Nguyên bộ cỡ nhỏ đến vừa | khoảng 50 đến 90 triệu đồng |
| HLP3S (cánh khế áp cao, ≤ 14 bar) | Nguyên bộ cỡ nhỏ đến vừa | khoảng 60 đến 75 triệu đồng |
Chú ý: Cỡ lớn và cấu hình đặc biệt báo giá theo yêu cầu. Với sản phẩm rất nhớt, nên gửi mẫu hoặc thông số lưu biến cho nhà cung cấp để tính công suất motor và tốc độ phù hợp.
Xem thêm:
- Giá bơm cánh khế thực phẩm: yếu tố ảnh hưởng, cách so sánh và nhận báo giá
- Yêu cầu báo giá bơm cánh khế Carten
Nhà phân phối bơm cánh khế Carten Pump
Carten Pump Vietnam phân phối hai dòng bơm cánh khế vệ sinh cho nhà máy thực phẩm, đồ uống, dược phẩm, mỹ phẩm và hóa chất, gồm tổng cộng 15 model: 9 model HLP3A và 6 model HLP3S. Cả hai dòng đều là bơm thể tích hai rotor thùy không chạm nhau, bộ phận tiếp xúc sản phẩm bằng inox SUS304 hoặc SUS316L.
HLP3A và HLP3S khác nhau thế nào?
HLP3A (Rotary Lobe Pump):
- Áp suất làm việc đến 7 bar, nhiệt độ −10 đến 140 °C (gioăng EPDM).
- 9 model, từ HLP3A-9 đến HLP3A-750, dung tích 0,09 đến 7,5 lít/vòng, motor 1,5 đến 30 kW, cổng 32 đến 152 mm.
- Chọn khi cần lưu lượng lớn, đường ống ngắn, áp suất đẩy thấp đến trung bình hoặc sản phẩm nóng.
HLP3S (High Pressure Lobe Pump):
- Áp suất làm việc đến 14 bar, nhiệt độ −10 đến 120 °C (gioăng EPDM).
- 6 model, từ HLP3S-10 đến HLP3S-80, dung tích 0,10 đến 3,80 lít/vòng, motor 0,75 đến 22 kW, cổng 25 đến 89 mm.
- Chọn khi đường ống dài, sản phẩm đi qua bộ lọc hoặc thiết bị trao đổi nhiệt, cần áp suất đẩy cao hoặc sản phẩm rất đặc.

Model nổi bật lobe pump Carten
| Model | Dung tích (L/vòng) | Áp suất | Motor (kW) | Tốc độ (vòng/phút) | Cổng (mm) | Lưu lượng tối đa | Ứng dụng |
| HLP3A-9 | 0,09 | 7 bar | 1,5 | 200 – 950 | 32 | 5,1 m³/h | Định lượng, chiết rót, lưu lượng nhỏ |
| HLP3A-36 | 0,36 | 7 bar | 4,0 | 100 – 450 | 51 | 9,7 m³/h | Kem, sốt, siro, mỹ phẩm |
| HLP3A-60 | 0,60 | 7 bar | 5,5 | 100 – 450 | 63 | 16,2 m³/h | Thực phẩm, dược, hóa mỹ phẩm lưu lượng vừa |
| HLP3S-10 | 0,10 | 14 bar | 0,75 – 1,5 | 50 – 720 | 25 | 4,3 m³/h | Định lượng, sản phẩm đặc lưu lượng nhỏ |
| HLP3S-30 | 0,32 | 14 bar | 3,0 – 4,0 | 50 – 500 | 51 | 9,6 m³/h | Đường ống dài, bộ lọc, sản phẩm đặc |
| HLP3S-60 | 1,80 | 14 bar | 11 – 15 | 50 – 500 | 76 | 54 m³/h | Sản phẩm đặc lưu lượng lớn, áp cao |
| HLP3S-80 | 3,80 | 14 bar | 15 – 22 | 50 – 400 | 89 | 91,2 m³/h | Dây chuyền công suất lớn, áp cao |
Xem thêm: Bơm cánh khế Carten HLP3A, HLP3S
Sản phẩm càng đặc thì càng nên chạy tốc độ thấp và chọn cỡ bơm lớn hơn để giữ lưu lượng.
- Lưu lượng nhỏ, định lượng, chiết rót: HLP3A-9, HLP3A-18, HLP3S-10, HLP3S-20.
- Lưu lượng trung bình: HLP3A-36, HLP3A-60, HLP3S-30, HLP3S-40.
- Lưu lượng lớn: HLP3S-60, HLP3S-80 hoặc các model HLP3A từ HLP3A-125 đến HLP3A-750.
- Áp suất cao đến 14 bar hoặc đường ống dài: dòng HLP3S.
- Nhiệt độ làm việc đến 140 °C (gioăng EPDM): dòng HLP3A.
- Sản phẩm có axit, muối hoặc dược phẩm: chọn vật liệu SUS316L.
- Nhiệt độ ngoài dải của gioăng EPDM: cần chọn vật liệu gioăng khác.
Nếu doanh nghiệp cần hệ thống chiết rót, thì có thể tham khải máy chiết HFM kết hợp dùng bơm cánh khế:
- HFM là máy chiết định lượng cho sản phẩm đặc, sệt hoặc dạng paste như mứt, cà chua cô đặc, nhân thịt, mật ong, bơ đậu phộng, kem mỹ phẩm, gel, thuốc mỡ.
- Gồm 5 model HFM-10 đến HFM-50, dải dung tích chiết từ 5 ml đến 500.000 ml, sai số ≤ 1 g (≤ 3 g với HFM-50).
- Đầu chiết dùng van piston khí nén chống nhỏ giọt.
Khách hàng khi mua bơm sẽ được cam kết:
- Hàng chính hãng, đầy đủ CO/CQ.
- Kỹ sư tư vấn model theo độ nhớt, lưu lượng, áp suất, nhiệt độ của sản phẩm.
- Hỗ trợ lắp đặt, vận hành.
- Bảo hành 12 tháng, có dịch vụ sửa chữa.
- Giao hàng toàn quốc.
Xem thêm:
Doanh nghiệp gửi cho Carten Pump Vietnam thông tin về sản phẩm cần bơm (độ nhớt, lưu lượng, áp suất, nhiệt độ) để được tư vấn model HLP3A hoặc HLP3S phù hợp. Liên hệ hotline 0908 095 139 hoặc gửi yêu cầu qua trang báo giá.
Carten Pumps Viet Nam chuyên cung cấp các sản phẩm bơm công nghiệp bao gồm: bơm màng khí nén, bơm đồng hóa, bơm thực phẩm, bơm chiết rót, cánh khế,... Tất cả đều được Carten sản xuất và phân phối, đầy đủ giấy tờ CO/CQ, chất lượng đạt tiêu chuẩn toàn cầu
