Bơm màng (28 sản phẩm)

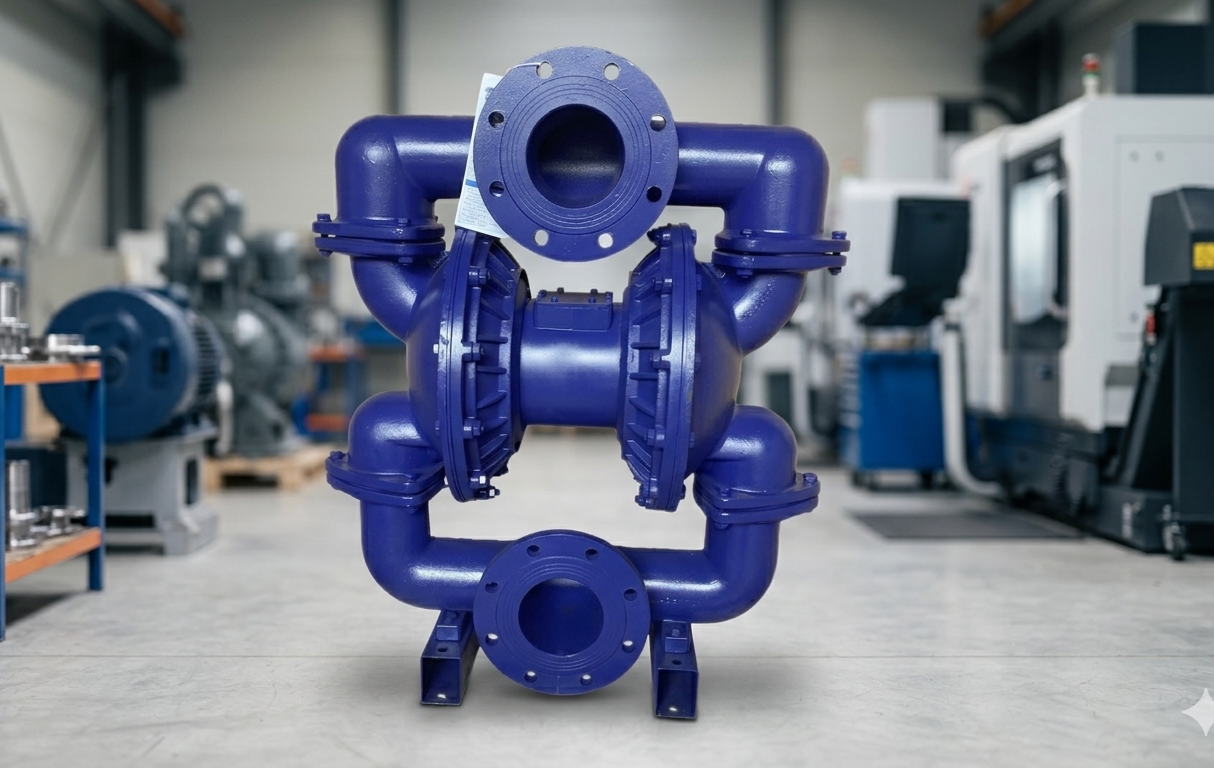

Bơm màng khí nén (AODD) là dòng máy bơm công nghiệp vận hành hoàn toàn bằng năng lượng khí nén, mang đến một giải pháp bơm không dùng điện an toàn tuyệt đối cho mọi hệ thống sản xuất. Trong phân khúc giá tầm trung, Carten khẳng định vị thế là dòng bơm màng đạt tiêu chuẩn quốc tế với hiệu năng vượt trội và độ bền bỉ đáng kinh ngạc. Đây được xem là giải pháp thay thế hoàn hảo cho các thương hiệu bơm Mỹ hay Nhật Bản, giúp doanh nghiệp tiết kiệm từ 30-40% chi phí đầu tư ban đầu nhưng vẫn đảm bảo hiệu suất vận hành tương đương và sự ổn định dài lâu.

Máy bơm màng khí nén là gì? Nguyên lý hoạt động của bơm

Bơm màng khí nén (Air Operated Double Diaphragm Pump) là loại máy bơm công nghiệp hoạt động bằng năng lượng khí nén. Khác với các dòng bơm ly tâm thông thường, máy bơm màng sử dụng áp lực khí để tác động lên các màng bơm, tạo ra chu kỳ hút và đẩy chất lỏng liên tục.

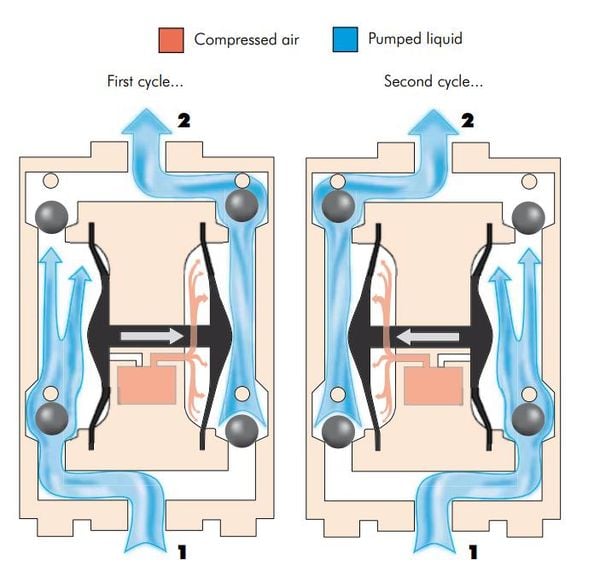

• Nguyên lý hoạt động: Máy bao gồm hai buồng bơm trái và phải. Khi khí nén đi vào buồng khí, đẩy màng bơm (Diaphragm) sang một bên để đẩy chất lỏng ra ngoài. Đồng thời, phía bên kia tạo ra áp suất âm để hút chất lỏng vào và ngược lại.

Trong mỗi buồng bơm có các viên bi đóng vai trò làm van một chiều. Khi màng bơm di chuyển, các viên bi này sẽ đóng/mở nhịp nhàng để kiểm soát hướng đi của chất lỏng, ngăn tình trạng dòng chảy ngược. Để hiểu rõ hơn về dòng bơm này cũng như các câu hỏi thường gặp khi chọn mua bơm, khách hàng có thểm tham khảo tại Các câu hỏi thường gặp về bơm màng khí nén

Xem thêm:

• Nguyên lý hoạt động của bơm màng khí nén
• Bơm màng khí nén là gì?

Bơm màng không dùng điện trong môi trường cháy nổ

Lý do quan trọng nhất khiến bơm màng khí nén được sử dụng rộng rãi là khả năng vận hành hoàn toàn không cần điện. Điều này giải quyết triệt để bài toán an toàn tại các nhà máy:

• An toàn cháy nổ (ATEX): Do không phát sinh tia lửa điện, máy bơm màng là lựa chọn bắt buộc cho các khu vực nguy hiểm thuộc Zone 0, Zone 1 như kho xăng dầu, xưởng pha chế dung môi, hay sản xuất sơn.
• Khả năng chạy khô: Máy có thể chạy không tải khi hết chất lỏng mà không bị cháy motor hay hư hỏng phớt như các dòng bơm điện.
• Cơ chế tự mồi: Bơm có khả năng tự hút chất lỏng từ bể chứa thấp hơn vị trí đặt bơm mà không cần mồi nước mồi dịch.

Bảng tra cứu vật liệu màng bơm

Trong thực tế khi khách hàng mua sản phẩm việc lựa chọn đúng chất liệu màng bơm quyết định đến độ bền của thiết bị và tính tương thích với hóa chất. Dưới đây là các loại phổ biến thường dùng cho máy bơm màng hiện nay:

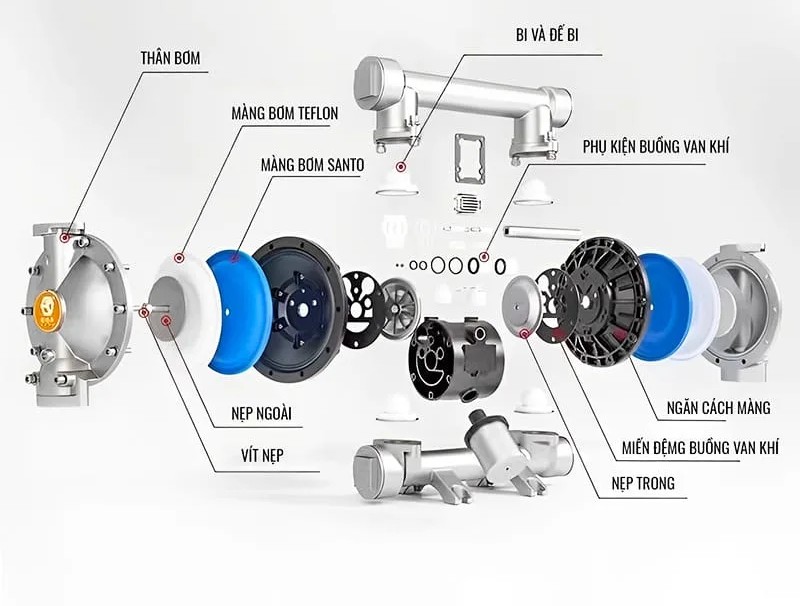

Cấu tạo máy bơm màng khí nén

Máy bơm màng khí nén tiêu chuẩn được cấu thành từ 4 bộ phận cốt lõi. Hiểu rõ cấu tạo không chỉ giúp bạn vận hành đúng cách mà còn giúp lựa chọn đúng model phù hợp với dung dịch cần bơm. Riêng với dòng bơm màng Carten, các chi tiết này đã được cải tiến để tối ưu hóa hiệu suất.

Thân bơm

Thân bơm là bộ phận bao bọc bên ngoài, chịu áp lực và tiếp xúc trực tiếp với môi trường làm việc. Độ bền của máy phụ thuộc rất lớn vào vật liệu thân bơm:

• Thân Nhôm (Aluminum): Trọng lượng nhẹ, tản nhiệt tốt, chuyên dùng cho sơn, dung môi, xăng dầu.
• Thân Inox (304/316): Chịu ăn mòn và mài mòn cao, bề mặt nhẵn mịn, dùng cho thực phẩm, dược phẩm hoặc hóa chất mạnh.
• Thân Nhựa (PP/PVDF): Kháng axit và kiềm tuyệt đối, phù hợp cho ngành xử lý nước thải và hóa chất ăn mòn cao.
• Đặc điểm Carten: Thân bơm Carten được đúc dày dặn, chịu được áp suất làm việc tối đa lên đến 8.4 bar, giúp giảm rung lắc và tiếng ồn khi vận hành.

Màng bơm (Diaphragm)

Đây là bộ phận quan trọng nhất của bơm màng. Màng bơm thực hiện chuyển động tịnh tiến để hút và đẩy chất lỏng.

• Vật liệu phổ biến: Teflon (PTFE), Santoprene, Buna-N, Neoprene...
• Đặc điểm Carten: Màng bơm Carten được sản xuất từ vật liệu nhập khẩu chất lượng cao, có độ đàn hồi cực tốt và số lần co bóp lớn. Đặc biệt, màng Teflon của Carten có độ bền vượt trội, giúp kéo dài chu kỳ bảo trì, giảm chi phí thay thế linh kiện cho doanh nghiệp.

Hệ thống Bi và Đế bi (Ball & Seat)

Đây đóng vai trò là các van một chiều để kiểm soát hướng dòng chảy của chất lỏng.

• Nguyên lý: Trong chu kỳ hút/đẩy, bi sẽ nhấc lên hoặc hạ xuống đế bi để mở hoặc đóng đường dẫn chất lỏng.
• Đặc điểm Carten: Thiết kế bi và đế bi của Carten có độ khít tuyệt đối, ngăn tình trạng rò rỉ ngược (backflow). Điều này giúp bơm đạt được lưu lượng tối đa theo thông số công bố và tăng khả năng tự mồi (Self-priming).

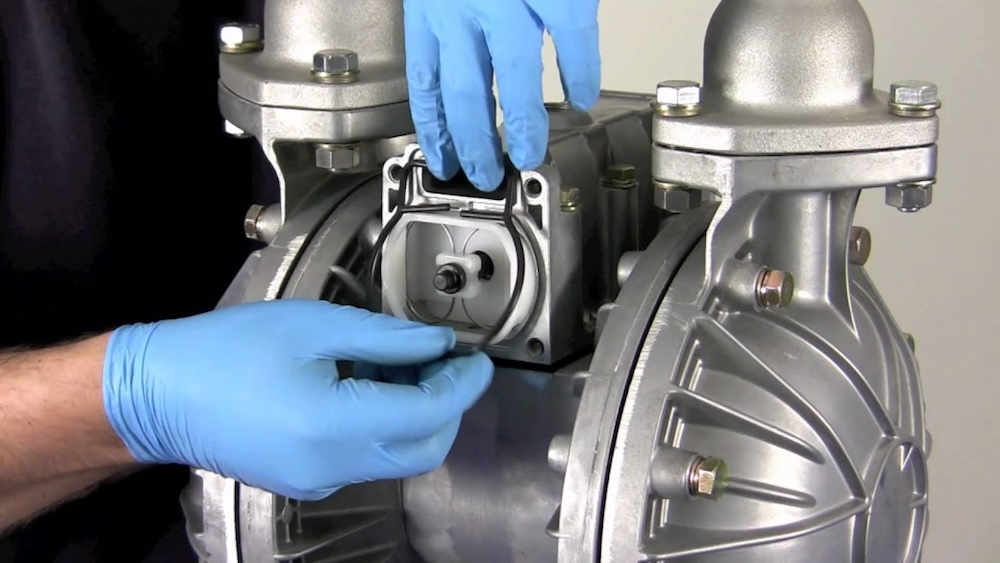

Bộ chia khí (Air Valve)

Bộ chia khí có nhiệm vụ phân phối khí nén luân phiên sang hai buồng cơ năng của máy.

• Vấn đề thường gặp: Các dòng bơm rẻ tiền thường hay bị "chết máy" do kẹt bộ chia khí khi áp suất thấp hoặc khí nén có hơi nước.
• Đặc điểm nổi bật của Carten: Carten sử dụng công nghệ bộ chia khí chống kẹt (Non-stall Air Valve). Thiết kế này đảm bảo máy hoạt động ổn định ngay cả ở áp suất khí nén thấp, không cần bôi trơn bằng dầu khí nén, giúp luồng khí xả ra sạch và thân thiện với môi trường.

So sánh bơm màng Carten với các dòng bơm truyền thống

Trên thị trường hiện nay, các dòng bơm màng khí nén từ Mỹ, Nhật Bản, Hà Lan vốn đã khẳng định được tên tuổi. Tuy nhiên, bơm màng Carten đang dần trở thành lựa chọn thay thế hàng đầu tại các nhà máy tại Việt Nam nhờ sự cải tiến về công nghệ và tối ưu chi phí vận hành. Dưới đây là những phân tích kỹ thuật chi tiết:

Cách chọn Size bơm màng khí nén phù hợp với nhu cầu

Việc chọn sai kích thước (size) máy bơm không chỉ gây lãng phí chi phí đầu tư mà còn làm giảm tuổi thọ của thiết bị. Để chọn được dòng bơm màng khí nén Carten tối ưu nhất, bạn cần dựa trên các phép tính toán kỹ thuật cụ thể.

Công thức tính toán lưu lượng thực tế

Lưu lượng của máy bơm màng không phải là một con số cố định, nó phụ thuộc vào sự chênh lệch áp suất.

• Công thức tổng quát: Qthực tế = f(Pin - Pout)
• Trong đó:
  • Pin (Air Inlet Pressure): Áp suất khí nén cấp vào máy bơm (thường từ 2 - 8 bar).
  • Pout (Discharge Head Pressure): Áp suất đối đầu tại đầu ra, bao gồm độ cao đẩy và ma sát đường ống.
  • Nguyên lý: Khi áp suất đối đầu Pout càng lớn, lưu lượng thực tế Qthực tế sẽ càng giảm.

Lời khuyên từ kỹ thuật Carten: Để bơm vận hành bền bỉ nhất, bạn nên chọn size bơm sao cho lưu lượng cần thiết chỉ chiếm khoảng 50% - 70% lưu lượng tối đa của máy (Max Flow Rate). Việc để bơm chạy 100% công suất liên tục sẽ làm màng bơm nhanh rách.

Bảng tra kích thước cổng bơm và lưu lượng tương ứng

Dưới đây là bảng tra nhanh giúp bạn xác định size bơm màng Carten dựa trên nhu cầu lưu lượng thực tế:

Mẹo kéo dài tuổi thọ màng bơm và máy bơm màng

Ngoài việc chọn đúng size, cách lắp đặt quyết định 80% độ bền của bơm màng khí nén Carten. Bạn nên tuân thủ các nguyên tắc sau:

• Lắp bộ lọc tách nước và điều áp (Air Filter Regulator): Khí nén từ máy nén khí thường chứa hơi nước và bụi bẩn. Nếu không có bộ lọc, các hạt này sẽ làm xước lòng xylanh và gây kẹt bộ chia khí. Điều áp giúp duy trì áp suất ổn định, tránh việc áp suất quá cao gây sốc màng.
• Sử dụng khớp nối mềm: Tại cổng hút và xả, nên lắp thêm các khớp nối mềm chống rung để giảm lực tác động lên thân bơm khi máy thực hiện các chu kỳ hút/đẩy.
• Lắp giảm thanh (Muffler): Luôn đảm bảo tiêu âm sạch sẽ để khí xả thoát ra dễ dàng. Nếu tiêu âm bị tắc, bơm sẽ hoạt động yếu dần hoặc ngừng hẳn.

Ứng dụng thực tế của bơm màng Carten trong công nghiệp

Carten đã chứng minh được độ bền bỉ qua hàng nghìn dự án thực tế tại các khu công nghiệp (KCN) trọng điểm từ Bắc chí Nam. Dưới đây là các Case Study điển hình minh chứng cho sức mạnh của dòng bơm này.

Xem thêm: Ứng dụng của bơm màng khí nén

Ngành sản xuất Sơn & Dung môi (KCN Vsip, Bình Dương)

Trong môi trường đòi hỏi tiêu chuẩn chống cháy nổ tuyệt đối, dòng bơm màng thân Nhôm màng Teflon (PTFE) của Carten là lựa chọn ưu tiên.

• Ứng dụng: Vận chuyển dung môi hữu cơ và pha chế màu sơn.
• Thực tế lắp đặt: Các model như DYI HLD25-AAFF hoạt động liên tục 8h/ngày trong môi trường kín.
• Hiệu quả: Sau 2 năm sử dụng, máy vẫn duy trì áp suất ổn định, màng bơm Teflon chính hãng Carten cho tuổi thọ cao hơn 20% so với các dòng bơm trôi nổi trên thị trường.

Ngành xử lý nước thải & Hóa chất (KCN Quang Minh, Hà Nội)

Tại hệ thống xử lý nước thải tập trung, nơi có sự xuất hiện của các loại axit ăn mòn và bùn lỏng mài mòn cao.

• Ứng dụng: Bơm định lượng axit sulfuric (H2SO4) và bơm bùn thải từ bể lắng.
• Model tin dùng: DYI HLD40-PPFF (Thân nhựa PP) và DYI HLD50-CISP (Thân gang màng Santoprene).
• Đánh giá: Khả năng tự mồi mạnh mẽ và bộ chia khí chống kẹt giúp hệ thống vận hành tự động hóa hoàn toàn, giảm thiểu nhân công bảo trì.

Ngành thực phẩm & Dược phẩm (KCN Long Hậu, Long An)

Yêu cầu khắt khe về vệ sinh an toàn thực phẩm và bề mặt vật liệu bơm nhẵn mịn.

• Ứng dụng: Bơm tương ớt, dầu ăn và các loại siro dược phẩm.
• Model tin dùng: DYI HLD25-SSFF (Thân Inox 316 màng Teflon thực phẩm).
• Đặc điểm: Dễ dàng tháo lắp để vệ sinh (CIP) và đạt các tiêu chuẩn về vật liệu không gây nhiễm chéo.

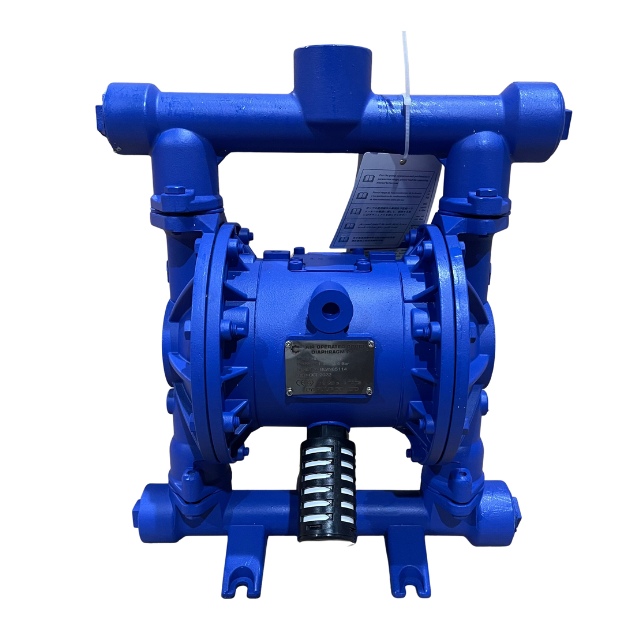

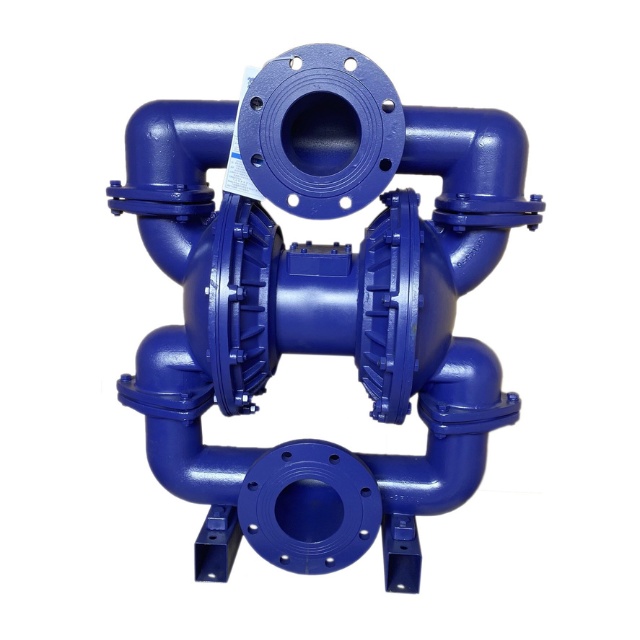

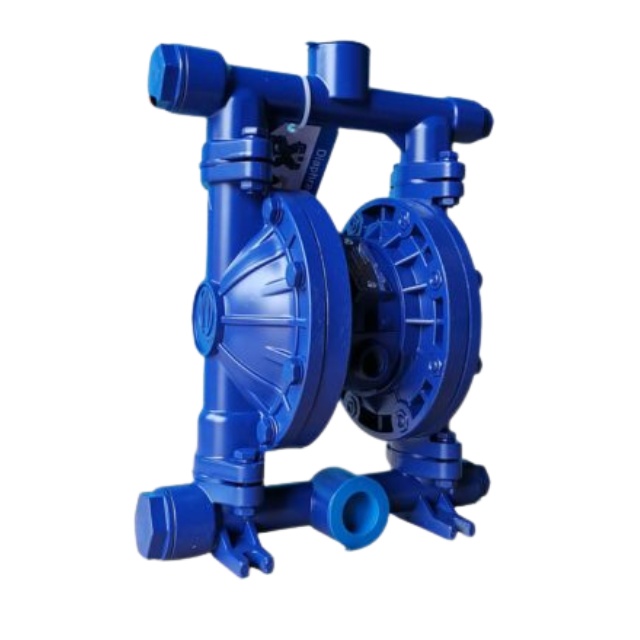

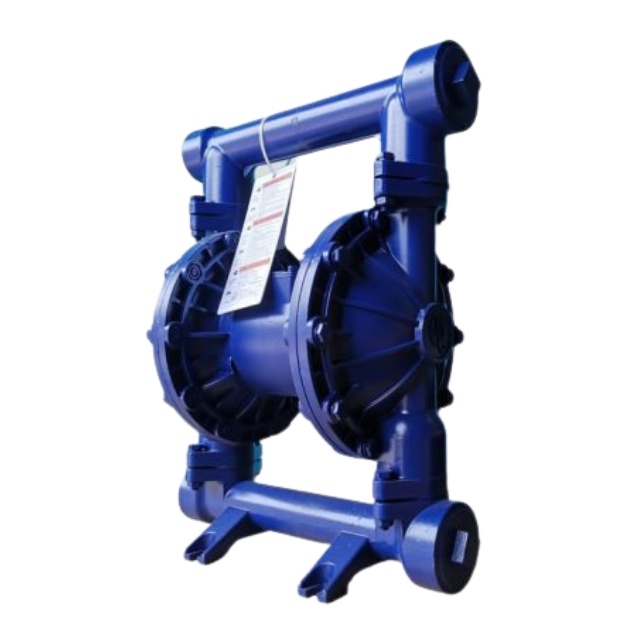

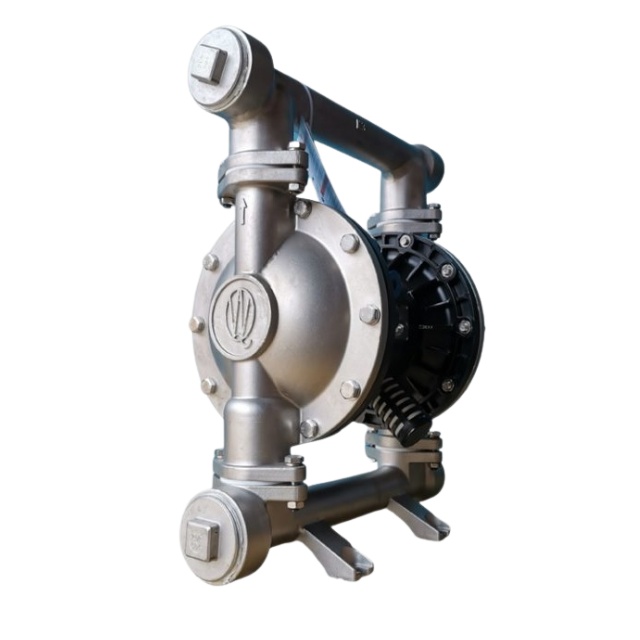

Bảng giá bơm màng khí nén tại Carten Pumps Vietnam

Dưới đây là danh sách các model bơm màng Carten đang được ưa chuộng nhất tại thị trường Việt Nam. Mỗi model được thiết kế để xử lý các loại chất lỏng đặc thù từ hóa chất, dung môi đến bùn thải.

Mua bơm màng khí nén Carten ở đâu uy tín?

Lựa chọn đơn vị phân phối bơm màng Carten không chỉ là mua máy, mà là mua sự an tâm trong vận hành. Carten Pumps Vietnam cam kết dịch vụ hậu mãi tốt nhất cho mọi khách hàng.

Phụ tùng thay thế luôn sẵn kho 100%

Nỗi lo "máy hỏng chờ linh kiện nhập khẩu" sẽ không còn. Chúng tôi luôn lưu kho sẵn sàng:

• Màng bơm: Teflon, Santoprene, Buna-N... đủ mọi kích cỡ.
• Bộ phận tiêu hao: Bi, đế bi, bộ chia khí, trục bơm và O-ring.
• Tốc độ: Giao hàng linh kiện thay thế ngay trong ngày, đảm bảo sản xuất không bị gián đoạn.

Chính sách bảo hành và Hỗ trợ kỹ thuật 24h

• Bảo hành chính hãng: 12 - 24 tháng cho mọi dòng bơm màng khí nén Carten.
• Đổi trả linh hoạt: Lỗi 1 đổi 1 nếu có sai sót từ nhà sản xuất.
• Hỗ trợ tận nơi: Đội ngũ kỹ thuật phản ứng nhanh trong vòng 24h tại các khu công nghiệp để xử lý sự cố trực tiếp.
• Tư vấn miễn phí: Hướng dẫn lắp đặt bộ lọc tách nước, điều áp để tối ưu tuổi thọ màng bơm.
