Bơm màng khí nén là thiết bị không thể thiếu trong nhiều ngành công nghiệp như hóa chất, thực phẩm, sơn, mực in, xử lý nước thải... Tuy nhiên, cách đọc model bơm màng lại là bài toán khiến nhiều kỹ thuật viên và người mua hàng đau đầu. Mỗi hãng sản xuất (Wilden, Sandpiper, ARO…) đều có quy tắc đặt mã riêng, nhưng nhìn chung đều tuân theo một cấu trúc logic. Bài viết này sẽ hướng dẫn chi tiết từ A-Z cách đọc model bơm màng chính xác nhất, giúp bạn tra cứu nhanh, chọn đúng sản phẩm và tránh sai lầm đáng tiếc khi đầu tư.

Vì sao cần đọc đúng model bơm màng?

• Tránh mua sai vật liệu: Lưu chất có tính axit, bazơ, dung môi hay thực phẩm sẽ yêu cầu thân bơm và màng bơm khác nhau. Đọc sai model có thể dẫn đến mua phải bơm nhôm thay vì inox 316, gây hư hỏng nhanh chóng.
• Đảm bảo tương thích với lưu chất: Màng bơm PTFE chịu hóa chất tốt nhưng cứng, trong khi Santoprene linh hoạt hơn nhưng không chịu được dung môi. Hiểu ý nghĩa model bơm màng giúp bạn chọn đúng vật liệu tiếp xúc.
• Tối ưu chi phí đầu tư và vận hành: Chọn đúng model ngay từ đầu giúp giảm thời gian dừng máy, kéo dài tuổi thọ phụ tùng và tránh phát sinh chi phí chuyển đổi không đáng có.

Xem thêm: Bơm màng khí nén? Cấu tạo và nguyên lý hoạt động

Cấu trúc chung của model bơm màng

Dù mỗi thương hiệu có cách trình bày riêng, nhưng hầu hết model bơm màng khí nén đều chứa 5 nhóm thông tin cốt lõi. Dưới đây là các ký hiệu phổ biến nhất.

Ký hiệu kích thước cổng hút xả

Kích thước cổng (thường tính bằng inch) quyết định khả năng lưu lượng cơ bản của bơm. Các size thông dụng:

• 1/4" (6mm) lưu lượng rất nhỏ, dùng cho phòng thí nghiệm hoặc định lượng.
• 1/2" (13mm) lưu lượng đến ~38 L/phút, thích hợp cho ngành in ấn, dược phẩm nhỏ.
• 1" (25mm) lưu lượng đến ~160 L/phút, phổ biến trong sản xuất sơn, hóa chất.
• 1.5" (38mm) lưu lượng đến ~360 L/phút, dùng nhiều trong xử lý nước thải.
• 2" (51mm) lưu lượng đến ~600 L/phút, cho nhà máy hóa chất quy mô vừa.
• 3" (76mm) lưu lượng trên 900 L/phút, dùng trong khai thác mỏ, bùn đặc.

Ký hiệu vật liệu thân bơm

Thân bơm tiếp xúc trực tiếp với lưu chất ở buồng ngoài. Mã thường gặp:

• A / AL: Nhôm (Aluminum) – Rẻ, nhẹ, phù hợp với dầu, sơn gốc dầu, nước sạch.
• SS / 4S: Inox 304 – Chịu ăn mòn nhẹ, dùng cho thực phẩm, dược phẩm.
• S6 / 316: Inox 316 – Chịu hóa chất, axit, nước biển tốt nhất.
• P / PP: Nhựa Polypropylene (PP) – Chống hóa chất, dùng cho axit loãng, dung dịch mạ.
• PVDF: Chịu dung môi mạnh, axit đặc, nhiệt độ cao hơn PP.
• AC – Acetal: Tương thích với nhiên liệu, xăng dầu.

Ký hiệu vật liệu màng bơm

Màng bơm là bộ phận quan trọng nhất, quyết định khả năng làm việc với hóa chất. Mã phổ biến:

• T / PTFE: Teflon chịu hóa chất gần như tuyệt đối, nhiệt độ đến 120°C.
• S / SAN: Santoprene cao su nhiệt dẻo, linh hoạt, rẻ, chịu axit loãng.
• B / BUNA:  Buna-N (Nitrile) chịu dầu, xăng, dung môi hydrocarbon.
• V / VIT: Viton chịu dung môi mạnh, axit, xăng có phụ gia.
• E / EP: EPDM chịu kiềm, nước nóng, ozone, không chịu dầu mỏ.
• N / NEO: Neoprene chịu thời tiết, dầu nhẹ, khí gas.

Ký hiệu bi van và đế van

Bi van đóng mở luân phiên để dẫn lưu chất qua buồng bơm. Vật liệu bi van thường tương tự màng nhưng có thể khác trong model mở rộng. Các mã thường dùng:

• Buna: Dùng cho dầu, nhiên liệu.
• PTFE: Dùng cho hóa chất ăn mòn.
• Santoprene: Dùng cho nước, dung dịch tẩy rửa.
• EPDM: Dùng cho nước nóng, kiềm.

Ký hiệu kiểu kết nối

Kiểu kết nối ảnh hưởng đến lắp đặt và vệ sinh:

• NPT / R – Ren: Phổ biến nhất, dễ lắp.
• BSPT / B – Ren ống tiêu chuẩn Anh.
• FLG / F – Mặt bích (Flange) dùng cho ống lớn, áp lực cao.
• TC / CL – Kẹp Clamp (Tri-Clamp) dùng trong thực phẩm, dược phẩm vì dễ tháo rửa.

Xem thêm: Bao lâu thì thay thế phụ tùng bơm màng tại đây

Hướng dẫn cách đọc model bơm màng theo từng thành phần

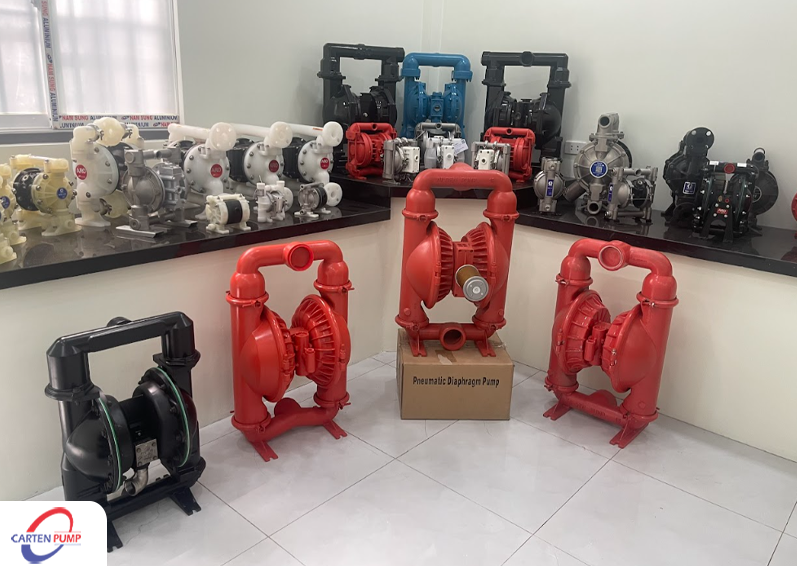

Xác định thương hiệu

Mỗi thương hiệu có cấu trúc model riêng. Trước khi giải mã, hãy xác định bạn đang cầm model của hãng nào:

• Wilden Mỹ, cấu trúc thường bắt đầu bằng PS, PX, T8, H2…
• Sandpiper Mỹ (Warren Rupp), thường có dạng S** (ví dụ S15, S20) hoặc SB, SA.
• ARO  Mỹ (Ingersoll Rand), thường gồm 6-8 ký tự như 666, 66605, PD10…
• Yamada Nhật Bản, model như NDP, DP, T10…

Xác định kích thước bơm

Kích thước thường nằm ngay đầu hoặc giữa model dưới dạng con số:

• Wilden: PS1 (1/2"), PS1.5 (1.5"), PS2 (2"), PS4 (3").
• Sandpiper: S05 (1/2"), S15 (1.5"), S20 (2"), S30 (3").
• ARO: 6660 (1/2"), 6661 (3/4"), 6662 (1"), 6663 (1.5"), 6664 (2").

Ví dụ thực tế: Với model Wilden PS2/SSSS/T5/TF/…. Con số "2" ngay sau PS cho biết đây là bơm có cổng 2 inch.

Xác định vật liệu thân bơm

Sau kích thước, model sẽ có 2-4 ký tự chỉ chất liệu thân:

• Sandpipper S15 B20 6S2T: Trong đó "6S" = thân Inox 316L (mã đặc thù của Sandpiper). "2T" = màng PTFE.
• Wilden PS4/AAAAA/TF: "AAAAA" thường bị thay bằng các chữ cái chỉ chất liệu: P=PP, S=Inox 304, S6=316, A=nhôm.

Xác định vật liệu màng bơm

Vị trí của ký hiệu màng thường xuất hiện sau vật liệu thân hoặc ngay trước kiểu kết nối. Ví dụ:

• Wilden dùng /T (PTFE), /S (Santoprene), /V (Viton).
• Sandpiper dùng B (Buna), T (PTFE), S (Santoprene), V (Viton).
• ARO thường ký hiệu rõ ràng trong catalogue như "Elastomers: T" là PTFE.

Lưu ý: Khi chọn màng, cần đảm bảo vật liệu tương thích với lưu chất. Màng PTFE có thể xử lý 99% hóa chất nhưng cần giá đỡ (màng composite). Màng cao su dễ thay hơn nhưng kém bền hóa chất.

Xác định kiểu kết nối và phụ kiện

Phần cuối model thường biểu thị kiểu kết nối, đôi khi kèm tùy chọn van điều khiển, chân đế… Ví dụ:

• Sandpiper S20 B20 6S2T-1 – "-1" hoặc "-NPT" = kết nối ren NPT.
• Wilden PS2/PVPP/TF/TC – "/TC" = kết nối clamp (Tri-Clamp) dùng trong bơm thực phẩm.
• ARO 666203-344-C – Số cuối thường mã hóa vật liệu bi van và seal.

Ví dụ thực tế cách đọc model bơm màng

Áp dụng lý thuyết vào các model thực tế của ba thương hiệu hàng đầu.

Ví dụ đọc model bơm màng Wilden

Model: Wilden PS4/SSSS/TF/TC/…

• PS4: Dòng Pro-Flo SHIFT, kích thước cổng 1.5 inch (thực tế PS4 là 1.5" chứ không phải 4", do Wilden dùng mã đặc biệt. Cần tra catalogue chính xác).
• SSSS: Cả bốn chữ S chỉ vật liệu thân và van. Trong đó hai ký tự đầu (SS) = thân Inox 316. Hai ký tự cuối (SS) = buồng khí bằng inox.
• T: Màng bơm bằng PTFE.
• F: Bi van bằng PTFE.
• TC: Kiểu kết nối clamp.

==>Tóm lại: Đây là bơm màng 1.5", thân inox 316, màng PTFE, bi PTFE, kẹp clamp dùng cho hóa chất ăn mòn, thực phẩm, dược phẩm.

Ví dụ đọc model bơm màng Sandpiper

Model: Sandpiper S20 B20 6S2T-1

• S20: Dòng Standard, kích thước cổng 2 inch.
• B20: Buồng khí và kiểu van điều khiển (B series).
• 6S: Thân bơm bằng Inox 316L (mã 6S của Sandpiper).
• 2 : Màng kép (double diaphragm).
• T: Vật liệu màng là PTFE.
• -1: Kết nối ren NPT.

==> Tóm lại: Bơm màng 2" inox 316L, màng PTFE, ren NPT lý tưởng cho hóa chất, nước thải công nghiệp.

Ví dụ đọc model bơm màng ARO

Model: ARO 666203-344-C

• 6662: Dòng bơm màng 1" (ARO 6662 là 1", 6660 là 1/2", 6661 là 3/4", 6663 là 1.5").
• 03: Mã vật liệu thân và buồng khí: 03 = nhôm (phổ biến nhất).
• -344: Mã bộ phận tiếp xúc lưu chất: 344 = bi và đế van bằng Buna-N, màng Buna-N.
• -C:  Kiểu kết nối: C = center block (kiểu cơ bản, ren NPT).

==>Tóm lại: Bơm màng 1" thân nhôm, màng và bi Buna-N dùng cho nhiên liệu, dầu, nước công nghiệp.

Xem thêm: Bơm màng khí nén không chạy? 7 nguyên nhân phổ biến và cách khắc phục hiệu quả

Bảng tra cứu ký hiệu vật liệu bơm màng thông dụng

Để tra nhanh, bạn có thể tham khảo các bảng sau.

Bảng ký hiệu thân bơm

Bảng ký hiệu màng bơm

Bảng ký hiệu bi van

Những sai lầm thường gặp khi đọc model bơm màng

• Chỉ nhìn kích thước, quên vật liệu thân: Nhôm với Inox 316 khác xa nhau, sai là hỏng hệ thống.
• Bỏ qua vật liệu màng: Màng sai chất liệu (ví dụ Santoprene bơm dung môi) sẽ rách chỉ sau vài giờ.
• Nhầm lẫn giữa các phiên bản cùng dòng:  Ví dụ Wilden PS khác PX, phụ tùng không lắp lẫn được.
• Không đối chiếu catalogue chính hãng: Tự suy luận model dễ sai, phải tra tài liệu của nhà sản xuất.

Câu hỏi thường gặp FAQ

Làm sao để biết chính xác model bơm màng đang dùng?

Kiểm tra tem nhãn trên thân bơm. Nếu mờ, hãy đo kích thước cổng hút/xả và quan sát màu sắc, từ tính để phán đoán vật liệu, sau đó đối chiếu catalogue hãng.

Có thể thay màng bơm khác chất liệu với model cũ không?

Được, miễn là cùng kích thước và chuẩn lắp. Nhưng phải đảm bảo chất liệu mới tương thích với hóa chất.

Model bơm màng có cho biết lưu lượng và áp lực không?

Model chỉ cho biết kích thước, vật liệu, kiểu kết nối. Lưu lượng và áp lực phải tra trong catalogue theo model đó. Cùng model 1" nhưng màng PTFE sẽ cho lưu lượng thấp hơn màng cao su.

Mua bơm chỉ cần đọc model có đủ an toàn không?

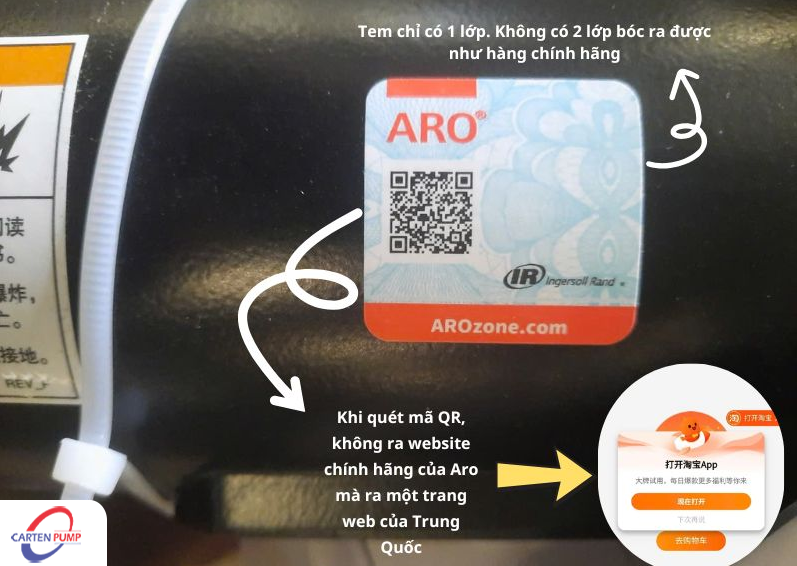

Không. Model giúp xác định cấu hình, nhưng thực tế vẫn có hàng nhái mang đúng mã. Nên mua từ nhà phân phối chính hãng và đối chiếu hình ảnh thực tế với catalogue.

Model bơm màng Wilden, Sandpiper, ARO có giống nhau không?

Hoàn toàn khác. Mỗi hãng dùng mã riêng
